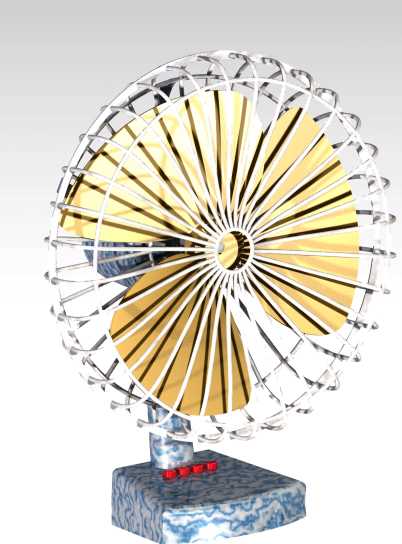

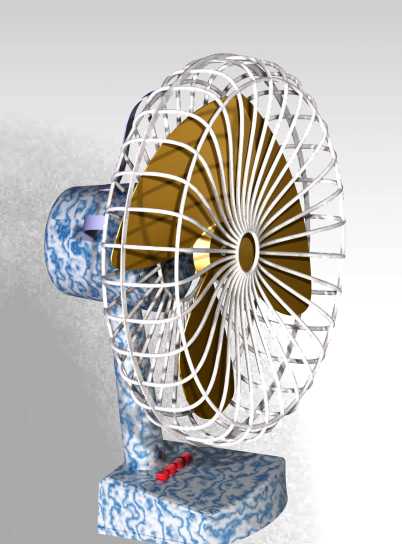

青花瓷纹理台式桌面送风风扇结构

　　日常办公与居家场景中，桌面小型送风设备的应用覆盖了工位局部降温、桌面空气流通调节等多个细分需求，这类设备不需要覆盖大空间的送风范围，核心要求是运行平稳、占用桌面空间小、送风角度可灵活调整，同时结构件的装配公差要控制在合理区间，避免长期运行出现抖动、异响等问题。这款台式风扇的整体结构分为底座支撑组件、俯仰调节连接结构、扇叶驱动舱、螺旋放射状防护网罩四个核心部分，底座采用下宽上窄的梯形配重结构，底部接触桌面的区域预留了防滑垫安装位，整机重心落在底座投影面的中心位置，即使在最大俯仰送风角度下，整机的倾覆力矩也能控制在安全阈值内，不会因为轻微触碰就出现倾倒问题。底座内部预留了控制开关、供电模块的安装腔体，表面的控制按键采用凸起式结构设计，

　　按键的按压行程控制在2-3mm区间，操作反馈清晰，不需要用户低头确认按键位置就能完成风速档位的切换。俯仰调节结构采用阻尼转轴连接底座与机头部分，转轴的阻尼力矩经过匹配设计，用户调整送风角度时不需要额外的锁紧操作，调整到任意角度后都能保持姿态稳定，不会因为扇叶运行的振动出现角度自行下滑的问题。机头部分的驱动舱外壳采用流线型曲面设计，既可以降低扇叶运转时的气流紊流噪音，也能避免外壳出现尖锐棱角，提升日常使用的安全性。扇叶采用三片式大弧度曲面设计，叶片的扭角从叶根到叶缘做了连续渐变处理，叶根区域扭角偏大保证进风效率，叶缘区域扭角收窄降低风切噪音，运转时可以形成覆盖半径0.8-1.2米的锥形送风区域，刚好匹配单人桌面的使用需求，

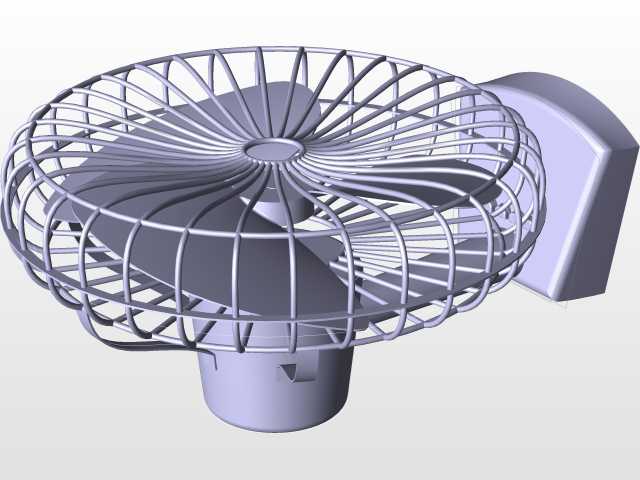

　　不会因为送风范围过大影响周边人员。防护网罩采用螺旋放射状的筋条结构，筋条之间的间隙控制在8mm以内，符合小家电安全防护的间隙要求，既可以避免手指误触运转中的扇叶，也不会因为筋条过密阻挡送风气流，网罩的前后两部分采用卡扣式连接结构，不需要额外的紧固件就能完成装配，后期拆卸清理扇叶积尘时操作便捷，不需要借助专用工具。整机的外形尺寸控制在长宽高均不超过200mm的区间内，放置在桌面时不会占用过多的办公空间，底座的安装边界距离桌面边缘预留50mm以上的安全距离即可稳定放置，不需要额外的固定结构。结构设计过程中，所有的塑料壳体件都做了均匀壁厚处理，壁厚控制在2-2.5mm区间，避免注塑成型时出现缩痕、翘曲等工艺缺陷，

　　连接位置的筋条布局也做了应力分散处理，长期受振动载荷的位置不会出现应力断裂问题。扇叶与驱动轴的连接位置采用D型轴孔配合结构，配合公差控制在H7/k6区间，既可以保证扭矩传递的稳定性，也不会出现装配过紧导致后期拆卸维护困难的问题。网罩的筋条与外圈采用一体化注塑成型，筋条的厚度从外圈到中心做渐变减薄处理，既保证了网罩整体的结构强度，受到外力挤压时不会出现大的变形触碰扇叶，也能控制整体的材料用量，降低整机重量。这类小型台式风扇的结构设计，核心是在有限的尺寸空间内平衡送风效率、运行噪音、结构强度与使用安全性，每个部件的尺寸公差、配合间隙都需要结合实际使用场景反复校验，比如俯仰转轴的阻尼如果过大，用户调整角度时会需要施加过大的力，使用体验差，如果阻尼过小，又无法保持调整后的角度，扇叶运转的振动会带动机头慢慢下垂，偏离预设的送风方向。再比如扇叶的动平衡精度，需要控制在G2.5等级以内，否则高速运转时会产生明显的振动，传递到底座后会在桌面形成共振，不仅会产生额外的噪音，长期振动还会导致连接位置的紧固件松动，缩短设备的使用寿命。防护网罩的表面处理也做了圆角过渡，所有的边缘位置都没有飞边、毛刺，日常擦拭清理时不会划伤手部，底座底部的防滑垫采用硅胶材质，摩擦系数足够，即使在光滑的玻璃桌面也能保持稳定，不会因为整机振动出现位置滑移。
