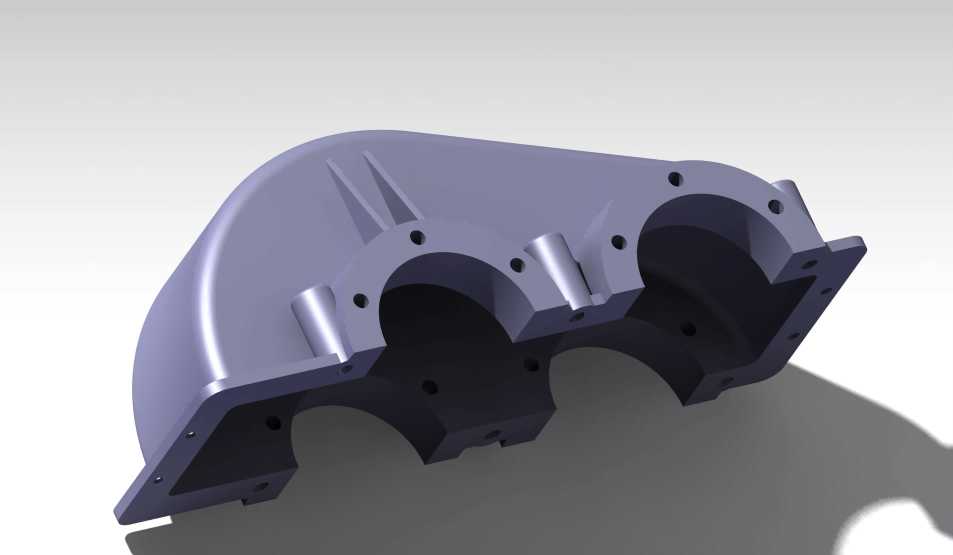

在车辆传动系统的布局中,变速箱壳体是整个变速机构的承载基体,所有轴系、齿轮、换挡机构都要依托这个壳体完成定位与装配,其结构合理性直接决定整套变速机构的运行稳定性与使用寿命。从实际装车场景来看,这类壳体需要同时兼顾多维度的性能要求:首先是轴系安装位的同轴度控制,图中可见的两个大直径半圆安装位,分别对应输入轴与输出轴的轴承安装座,两个安装位的中心距公差需要严格控制在IT7级精度范围内,否则会导致齿轮啮合间隙异常,出现传动异响、齿面偏磨甚至打齿的故障。

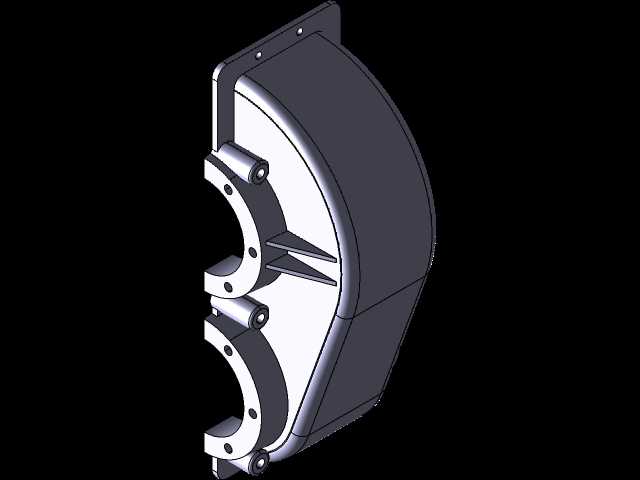

设计这类壳体时,首先要考虑的是内部齿轮组件的排布空间,壳体内部的型腔轮廓必须完全避让齿轮旋转的最大外圆轨迹,同时预留出0.8-1.2mm的安全间隙,避免齿轮高速运转时与壳体内壁发生剐蹭;其次是壳体的刚度强化,图中壳体外侧分布的多条加强筋,并非随意设置的结构,而是沿着轴承座的受力方向延伸布置,当齿轮传递大扭矩时,轴承座会受到径向与轴向的复合载荷,加强筋可以将局部载荷快速分散到整个壳体壁面,避免轴承座位置出现应力集中导致的变形,保证轴系在满负荷工况下依然保持正确的啮合位置。
从安装边界来看,壳体法兰面上分布的多个螺栓孔,位置精度需要与整车动力舱的安装支架、离合器壳体的连接位完全匹配,螺栓孔的沉台深度要统一控制,保证螺栓拧紧后端面受力均匀,不会出现局部密封失效的问题;壳体上预留的小直径凸台结构,是换挡拨叉轴的安装导向位,这些导向位的轴线需要与轴系保持平行,否则会导致换挡卡滞、挡位脱开的问题。在壁厚设计上,这类壳体采用不等厚设计思路,轴承座、安装法兰等受力较大的位置壁厚会适当增加,而壳体非受力的侧壁位置则适当减薄,在保证整体刚度满足要求的前提下,尽可能降低壳体自重,减少整车的簧下质量,提升传动效率。
实际应用中,这类壳体还要兼顾润滑与密封的需求,壳体的分型面位置需要设计密封胶槽,装配时填充密封胶后可以防止变速箱油渗漏,同时壳体底部的型腔要预留出储油空间,保证齿轮运转时可以将润滑油飞溅到各个啮合齿面与轴承位置,实现运动部件的充分润滑;壳体侧壁预留的传感器安装位,可以匹配转速传感器、油温传感器的安装需求,实时采集变速箱运行参数,为整车控制系统提供数据支撑。从结构细节来看,壳体上的多个定位销孔是装配时的工艺基准,加工时需要先完成这些销孔的精加工,再以销孔为定位基准加工各个轴承安装位,保证各个加工面的位置精度符合装配要求,避免出现累计误差导致的装配干涉。
