起重作业用双轮轴吊钩总成结构

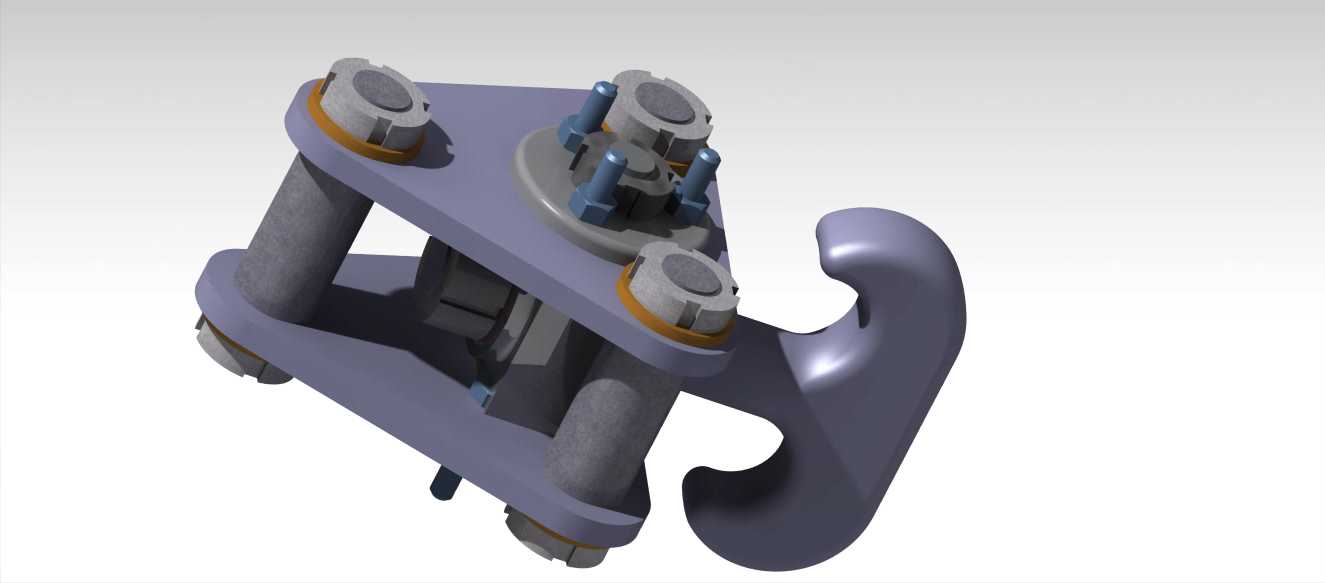

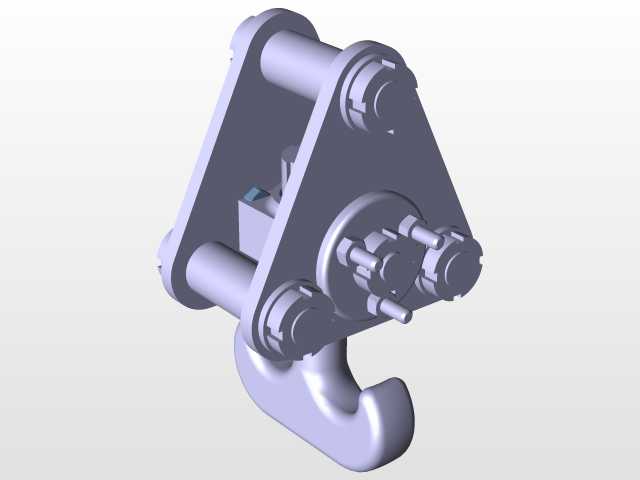

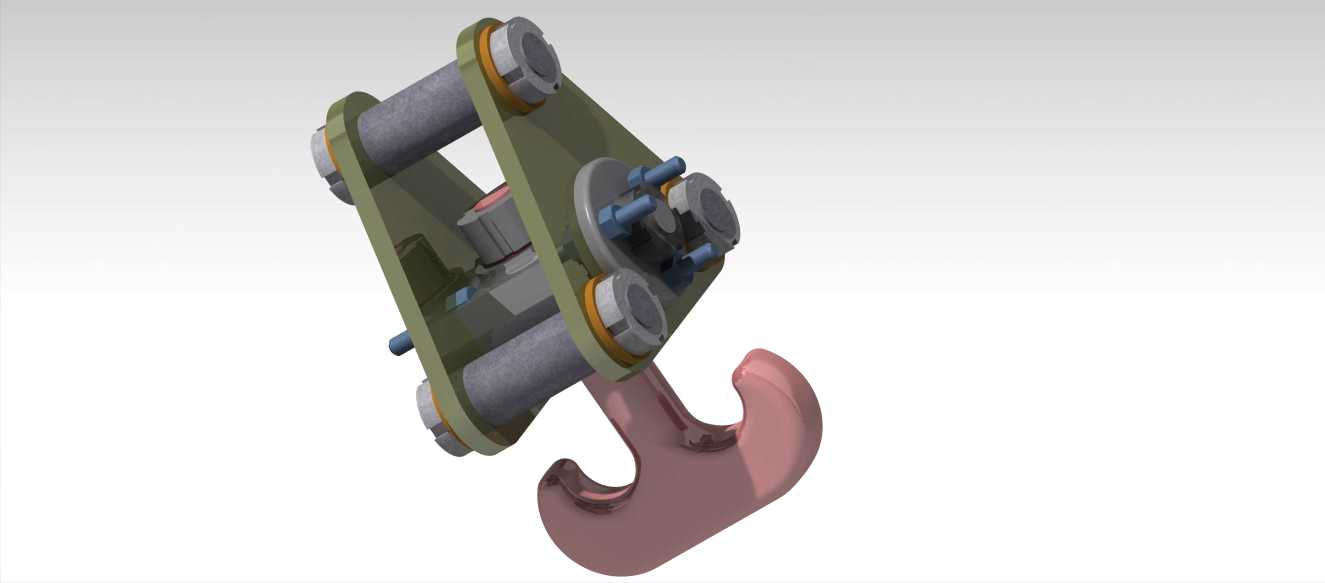

　　在工矿企业的物料转运、设备安装、港口装卸等场景里，吊钩总成是起重设备直接承载吊重的核心执行构件，所有被吊载荷最终都要通过这个部件传递到起升机构的钢丝绳上，其结构合理性直接关系到起重作业的安全冗余与作业效率。这套吊钩总成采用双侧板夹持式结构，两块平行布置的厚钢板作为核心承载架，侧板上预留了两组同轴的滑轮轴安装孔，轴端通过六角螺栓配合防松垫圈实现轴向定位，避免滑轮在起升、变幅过程中出现轴向窜动，滑轮与侧板之间加装了耐磨衬套，既可以减少滑轮转动时的侧板磨损，也能预留合适的转动间隙，防止钢丝绳跳槽。吊钩部分采用锻造钩体，钩颈位置穿过下横梁的中心安装孔，通过推力调心滚子轴承与横梁连接，保证吊钩在吊重状态下可以灵活水平回转，

　　方便作业人员调整被吊物的朝向，不需要额外撬动重物就能完成对位，适配不同角度的吊装需求。设计时首先要考虑的是载荷传递路径的合理性，从钩头承载开始，载荷依次通过钩颈、推力轴承、下横梁、两侧连接销轴传递到双侧板，再通过上滑轮组的两根滑轮轴把载荷分散到两根起升钢丝绳上，每一个传力节点都要避免应力集中，比如所有轴孔位置都做了倒角过渡，钩体的弯曲段采用大圆弧过渡，杜绝直角突变带来的应力集中隐患，防止长期交变载荷下出现疲劳裂纹。安装边界方面，双侧板的外侧间距要匹配起重小车的滑轮组架内侧净距，保证总成起升过程中不会与小车架发生刮碰，上滑轮的绳槽直径要适配对应规格的起升钢丝绳，绳槽半径比钢丝绳半径大10%左右，既可以抱紧钢丝绳减少挤压磨损，

　　也能避免绳槽过窄导致钢丝绳卡滞。钩头的开口尺寸符合通用吊具的挂载要求，能够直接挂接标准卸扣、吊装带吊环，不需要额外加装过渡连接件，日常维护时只需要定期检查各销轴的润滑状态、防松件的紧固力矩、钩体的开口变形量，就能保证设备长期稳定运行。在实际作业场景中，这类吊钩总成通常适配中小吨位的桥式起重机、门式起重机，相比单滑轮吊钩结构，双滑轮布置的总成可以让起升钢丝绳的受力减半，同等钢丝绳直径下能提升一倍的额定起重量，同时双侧板的夹持结构也让整体抗冲击性能更好，面对吊装时偶尔出现的载荷波动、急停冲击，不会出现单侧板变形导致的卡滞问题。设计过程中还要考虑部件的互换性，所有销轴、螺栓都采用标准件规格，现场维护时不需要定制非标配件，

　　直接领用对应规格的标准紧固件就能完成更换，减少设备停机维护的时间。钩体表面做了淬火处理，表层硬度满足耐磨要求，芯部保持足够的韧性，避免重物挂载时钩尖被撞变形或者出现脆断。滑轮采用铸铁材质，自身具备一定的自润滑性，转动过程中噪音小，对钢丝绳的磨损也比钢制滑轮更低，长期使用后只需要更换磨损超标的滑轮，不需要更换整个总成，降低全生命周期的使用成本。总成的整体重心落在钩头的中心轴线上，空载状态下不会出现偏斜，起升过程中运行平稳，不会因为重心偏移导致吊重出现大幅摆动，降低作业人员的对位难度，也减少了吊重摆动带来的安全隐患。
