带挂钩拉伸弹簧三维结构设计

项目分类:通用五金配件 发布时间:2021-12-10 ID:455110
  • 带挂钩拉伸弹簧三维结构设计
  • 带挂钩拉伸弹簧三维结构设计
  • 带挂钩拉伸弹簧三维结构设计

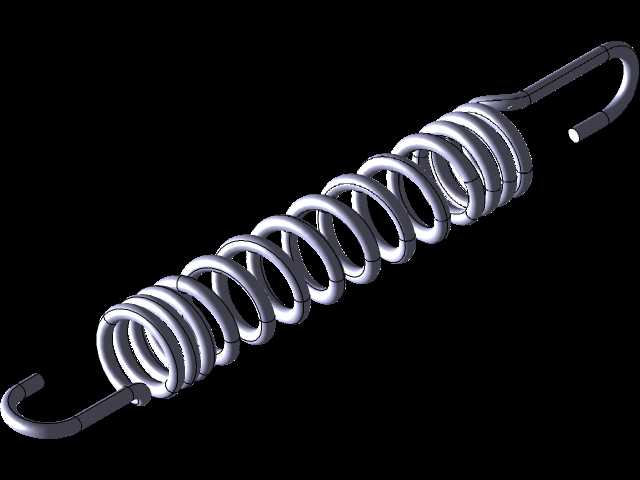

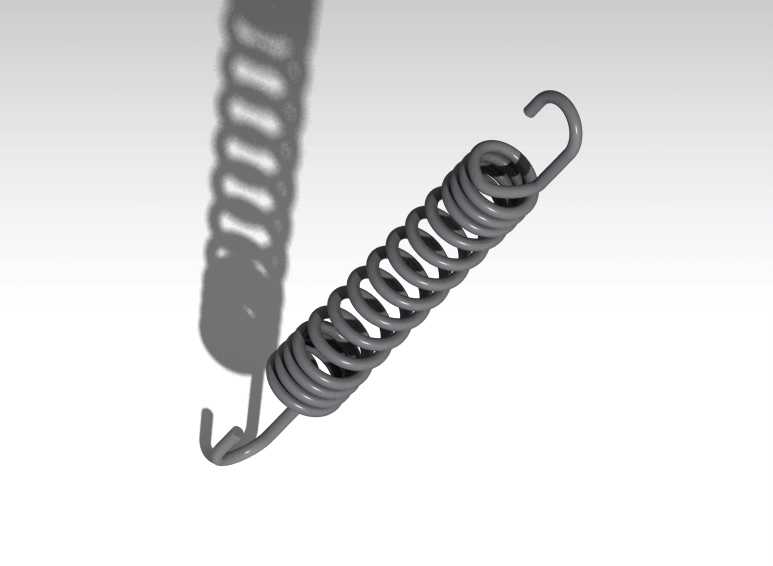

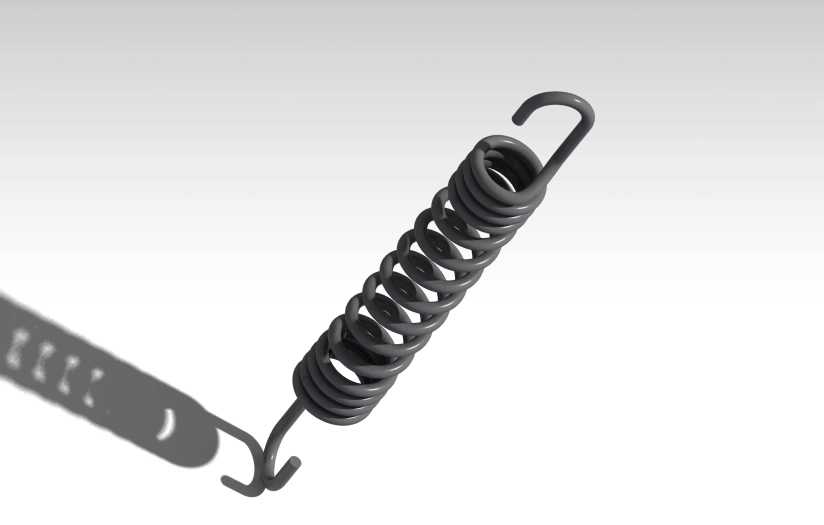

  这类带端部挂钩的拉伸弹簧,在日常机械结构里的应用场景远比想象中宽泛,小到家电舱门的复位结构、健身器材的阻力构件,大到农用机械的张紧机构、工业输送线的张紧轮配套组件,甚至小型起重设备的辅助复位结构里都能见到它的身影。做这个结构的三维建模时,最先要敲定的不是簧丝直径或者圈数,而是两端挂钩的形式——图里采用的是半圆钩环一体成型的结构,这种结构的优势在于挂钩和簧身是连续绕制而成,不存在额外焊接或者拼接的应力集中点,在承受反复拉伸载荷的时候,不容易出现挂钩根部断裂的问题,适合中等载荷、循环次数在十万次级别的工况。

  建模过程中需要先明确安装边界,两个挂钩的内孔直径要和配套的安装销轴做间隙配合,通常单边留0.2-0.5mm的间隙,避免安装时出现卡滞,同时要保证两个挂钩的中心平面和簧身轴线共面,不然安装后弹簧受拉时会出现附加的扭转力矩,不仅会缩短弹簧使用寿命,还会导致配套的运动构件出现卡涩、偏磨的问题。簧身部分的设计要先根据工作载荷确定簧丝直径,再结合安装空间的长度限制确定有效圈数,这里要注意,拉伸弹簧的有效圈数是不包含两端并紧的支撑圈的,支撑圈通常每端留1-1.5圈,用来保证挂钩成型时的结构强度,避免挂钩受力后从簧身端部脱出。

  从功能特性来说,这类拉伸弹簧和压缩弹簧的受力逻辑完全不同,压缩弹簧是在被压短的时候输出抗力,而拉伸弹簧是在被拉长的时候输出回弹力,所以初始状态下簧圈之间是并紧的,甚至会有一定的初拉力,初拉力的大小要根据工况调整,比如用在柜门复位的场景,初拉力不能太大,不然关门需要的力度太大影响使用体验,而用在传动带张紧的场景,初拉力就要足够大,避免传动带在启动瞬间出现打滑。建模的时候簧圈之间的贴合度要做准确,不能出现圈与圈之间的缝隙,不然实际生产出来的弹簧初拉力就达不到设计要求。

  设计时还要考虑端部挂钩的弯曲半径,挂钩的弯曲半径不能小于簧丝直径的2倍,要是弯曲半径太小,冷绕成型的时候簧丝外侧会出现微裂纹,热处理之后这些微裂纹会成为应力集中源,在反复受拉的时候很容易从挂钩弯曲处断裂。另外挂钩的开口方向要根据实际安装场景确定,图里的两个挂钩是同平面反向布置,这种布置适合两个安装点在同一直线上做相对直线运动的场景,如果安装点存在一定的角度偏移,也可以调整挂钩的空间角度,但要注意扭转角度不能超过15度,不然会给簧身带来附加的扭转应力。

  尺寸链核算的时候,要重点核对弹簧的自由长度,也就是两个挂钩端部最外侧的距离,这个尺寸要和安装空间的最小安装距离匹配,保证安装完成后弹簧有一定的预拉伸量,避免设备运行过程中弹簧松脱。同时要核算弹簧的最大拉伸长度,保证在设备最大行程位置,弹簧的伸长量在材料的弹性变形范围内,不会出现塑性变形,通常弹簧的最大工作载荷要取材料许用应力的70%以下,留足安全余量,应对偶尔出现的过载工况。

  建模过程中簧丝的螺旋升角要符合实际绕制工艺,拉伸弹簧的螺旋升角通常比压缩弹簧更小,因为簧圈是并紧的,升角太大会导致绕制完成后簧圈之间出现间隙,影响初拉力的控制。端部挂钩和簧身的过渡部分要做平滑处理,不能出现建模的棱角,实际生产中这个过渡位置也是要做圆滑过渡的,避免应力集中。如果是用于腐蚀环境的场景,还可以在模型基础上调整表面处理的结构预留量,比如镀锌、喷塑的话,簧丝直径要预留0.05-0.1mm的涂层厚度,保证安装时的配合尺寸符合要求。

  很多新手在做这类弹簧建模的时候,容易忽略挂钩的受力方向,把挂钩做成垂直于簧身轴线的方向,实际安装后会发现弹簧受拉时挂钩会受到掰动的力矩,很容易断裂,所以建模前一定要先确认安装点的运动轨迹,保证弹簧受拉时,拉力方向始终沿着簧身的轴线方向,两个挂钩的受力点连线和簧身轴线重合,这样才能让弹簧的受力状态最合理,使用寿命达到设计预期。另外还要注意,这类一体成型的挂钩弹簧,不适合用于大载荷的冲击工况,如果是冲击载荷较大的场景,通常会采用可更换挂钩的结构,或者在挂钩根部加焊加强筋,但那样会增加生产工序和成本,对于普通的复位、张紧场景,这种一体挂钩的结构完全能满足使用需求,而且成本更低,安装更方便。
