PWM转电压信号转换模块结构设计

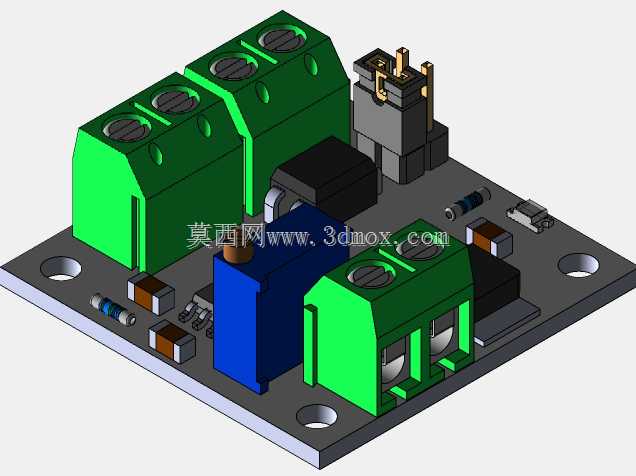

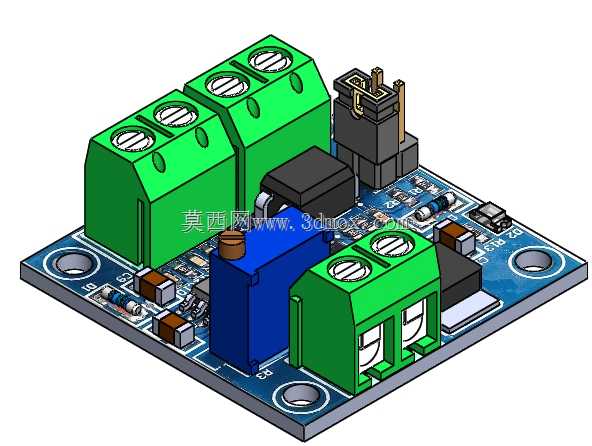

在工业自动化控制现场，经常会遇到控制器输出PWM信号，但后端执行机构、采集仪表仅支持模拟电压输入的匹配难题，这类PWM到电压的转换模块，就是专门解决这类信号制式不兼容问题的核心转接部件，在PLC扩展、运动控制、传感器信号适配、老设备改造场景中应用十分普遍。从结构设计来看，这款模块采用标准PCB作为承载基体，所有电子元器件按照信号流向布局：输入侧预留标准接插件接口，可直接对接控制器输出的PWM信号端，板载集成了信号调理电路、滤波元件、电位器校准部件，能够将占空比线性变化的PWM脉冲信号，平滑转换为对应比例的0-10V直流电压输出，输出侧采用大电流绿色接线端子，方便现场施工时直接压接导线，无需额外焊接转接。设计过程中充分考虑了现场安装的兼容性，PCB板四角预留了标准安装孔位，孔位尺寸匹配通用导轨安装座、绝缘固定柱的安装规格，既可以通过螺丝直接固定在设备内部的安装平面上，也可以搭配卡扣配件卡装在标准DIN电气导轨上，适配各类电控柜、设备控制仓的安装空间。模块整体外形紧凑，板上元件高度经过统一管控，最高的接插件部件高度不超过常规接线端子的通用尺寸，不会出现元件突出导致的仓盖无法闭合、相邻部件干涉的问题。布局时特意将校准用的蓝色电位器设置在板件边缘位置，现场调试时无需拆卸模块，就可以通过螺丝刀调整电位器，校准零点与满量程的输出电压值，大幅降低现场调试的操作难度。接线端子采用大口径压线设计，可适配0.5-2.5平方毫米的多股铜芯导线，满足工业现场常规控制线路的接线需求，端子的螺丝压线结构可以提供足够的压紧力，避免设备运行过程中因振动出现接线松脱、信号中断的故障。板上的滤波电容、保护元件布局靠近输入输出端口，能够有效抑制现场的电磁干扰，保证输出电压的线性度与稳定性，避免信号波动导致后端设备出现误动作。这类模块的结构设计没有冗余的装饰性部件，所有结构特征都服务于电气功能实现与现场安装调试的便利性，在做整机三维布线、电控柜布局设计时，可以直接调用该模型进行装配干涉检查，提前预判接线空间、安装孔位的匹配问题，减少现场安装时的整改工作量。
