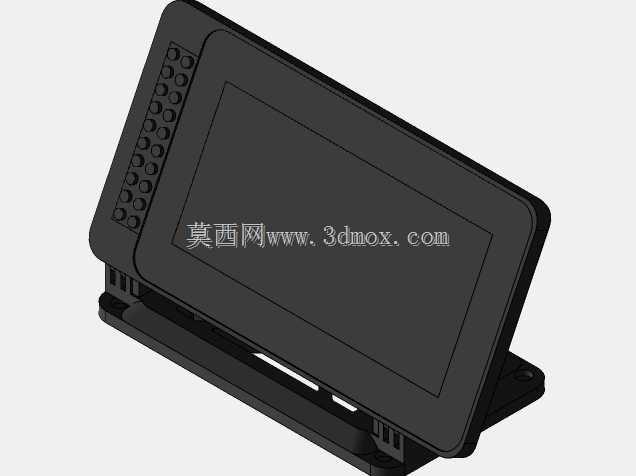

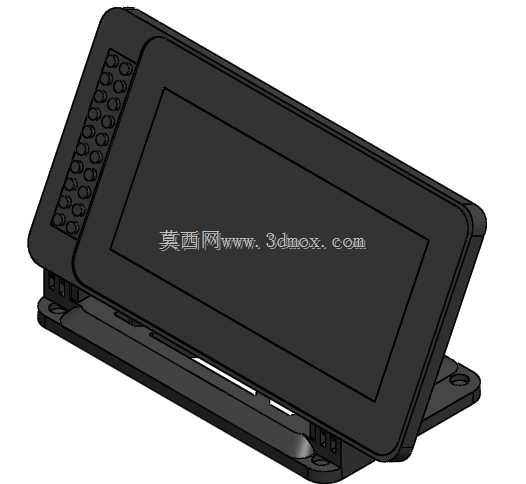

树莓派配套嵌入式显示屏安装底座结构

这类嵌入式显示屏安装底座，主要面向小型嵌入式开发场景、桌面级工控监测终端、便携检测设备的显示单元固定需求，在实验室原型搭建、小型设备人机交互界面加装、DIY智能终端制作场景中应用十分广泛。从结构设计来看，底座采用分体式铰接结构，显示屏主体与底部安装座通过转轴结构连接，可实现一定角度的俯仰调节，适配不同操作视角下的观看需求，避免固定角度带来的反光、视角偏差问题，操作人员在站立操作、坐姿调试等不同姿态下都能清晰获取屏幕显示内容。底座的安装面预留了标准安装孔位，可直接通过螺丝固定在设备壳体、安装支架或者桌面台面上，安装边界充分考虑了树莓派开发板的叠装空间，屏幕背部预留的走线槽与接口避让空间，能够容纳HDMI排线、供电线的排布，不会出现线材挤压、接口干涉的问题，装配时无需额外对线材进行弯折改造，降低装配难度。屏幕侧边预留的按键与接口避让位，完全匹配对应尺寸显示屏的侧边接口布局，不会遮挡触控按键、供电接口以及扩展引脚，后期调试时可直接插拔线材、操作侧边按键，无需拆卸底座。整体框架采用薄壁加强筋结构，在保证整体结构强度的前提下尽可能控制整体重量，不会因为底座过重导致安装面负载过大，同时薄壁结构的抗形变能力经过结构优化，长期使用不会出现铰接部位松动、屏幕下垂的问题。底座与屏幕接触的边缘做了限位止口设计，屏幕嵌入后不会出现横向窜动，配合卡扣结构可实现无胶固定，后期拆卸维护时只需拨开卡扣即可分离屏幕与框架，无需破坏结构件。从安装尺寸来看，底部安装座的轮廓尺寸略大于屏幕主体的投影尺寸，保证放置时的稳定性，即使在有轻微振动的设备台面上使用，也不会出现侧翻、滑移的问题。铰接部位的阻尼经过适配，调整角度后可随时保持姿态，无需额外的锁紧结构，操作十分便捷。这类结构设计同时兼顾了装配效率、使用便利性与结构可靠性，能够满足嵌入式开发场景下快速搭建显示终端的需求，也可直接适配小型智能设备的量产显示单元固定方案，结构上预留的修改余量也方便设计人员根据不同尺寸的屏幕、不同的安装场景调整安装孔位与铰接角度，无需重新设计整体框架。
