瑞达RDC6442G激光切割雕刻控制主板

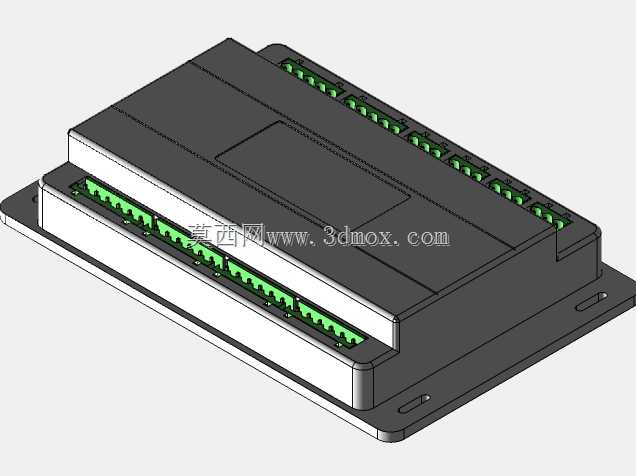

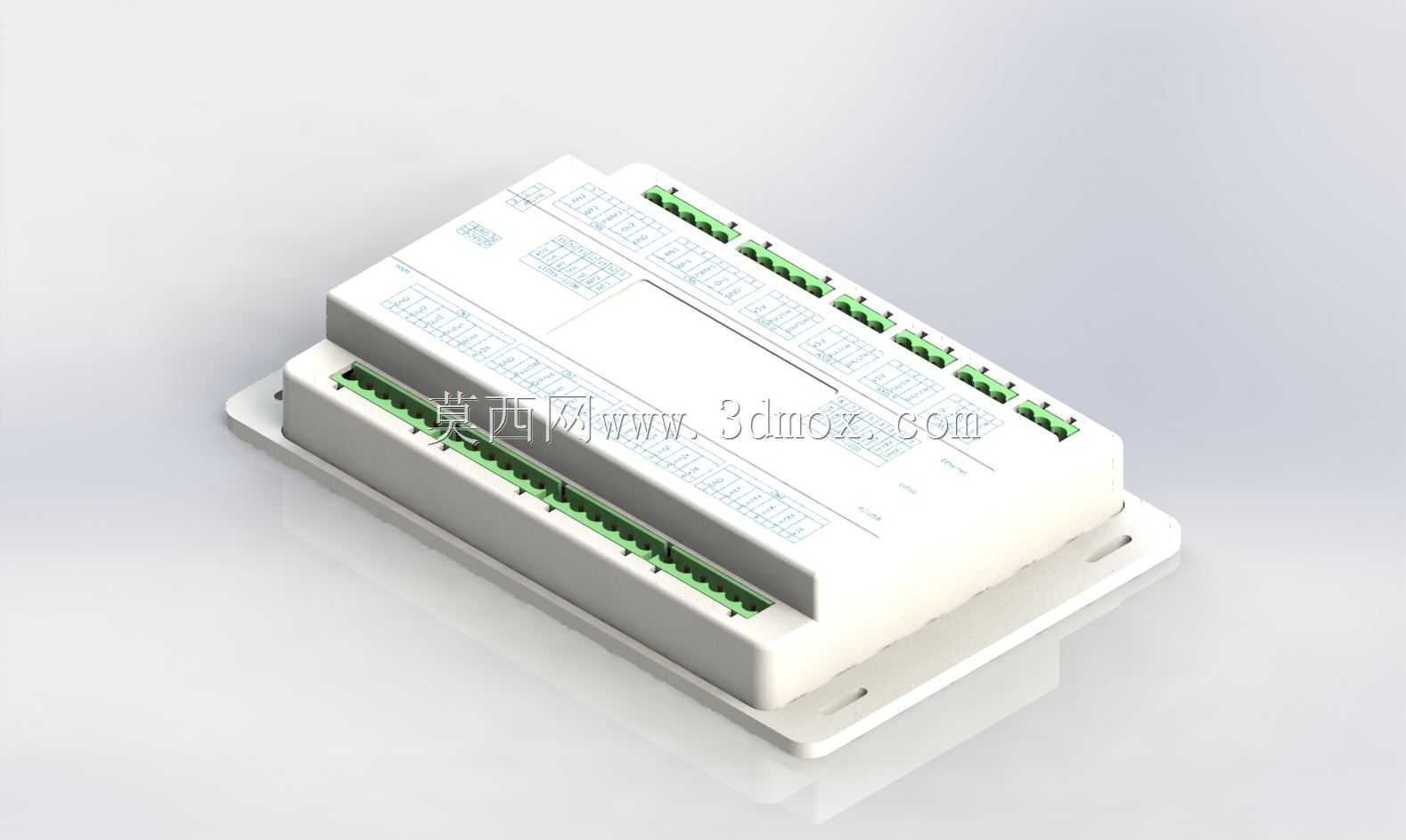

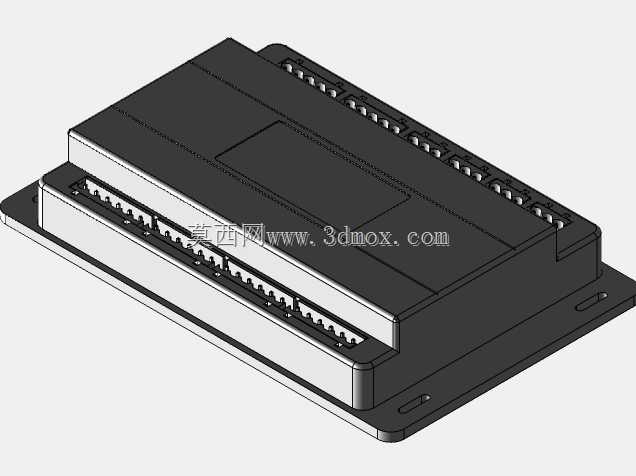

在CO2激光加工设备的整机结构设计中，控制主板是衔接上位机操作指令与底层执行机构的核心枢纽，这款控制单元的结构设计充分考虑了工业现场安装的兼容性与长期运行的稳定性。从安装边界来看，主板采用带安装耳的一体式壳体设计，底座预留的四个沉头安装孔可直接适配市面主流激光雕刻、切割设备的电控箱安装位，安装孔位间距符合通用电控板安装规范，无需额外改制安装支架即可完成固定，壳体整体采用阻燃ABS材质注塑成型，表面做哑光防眩光处理，既可以隔绝车间内的粉尘、切削液飞沫侵入内部电路，也能避免检修时强光反射影响接线操作。

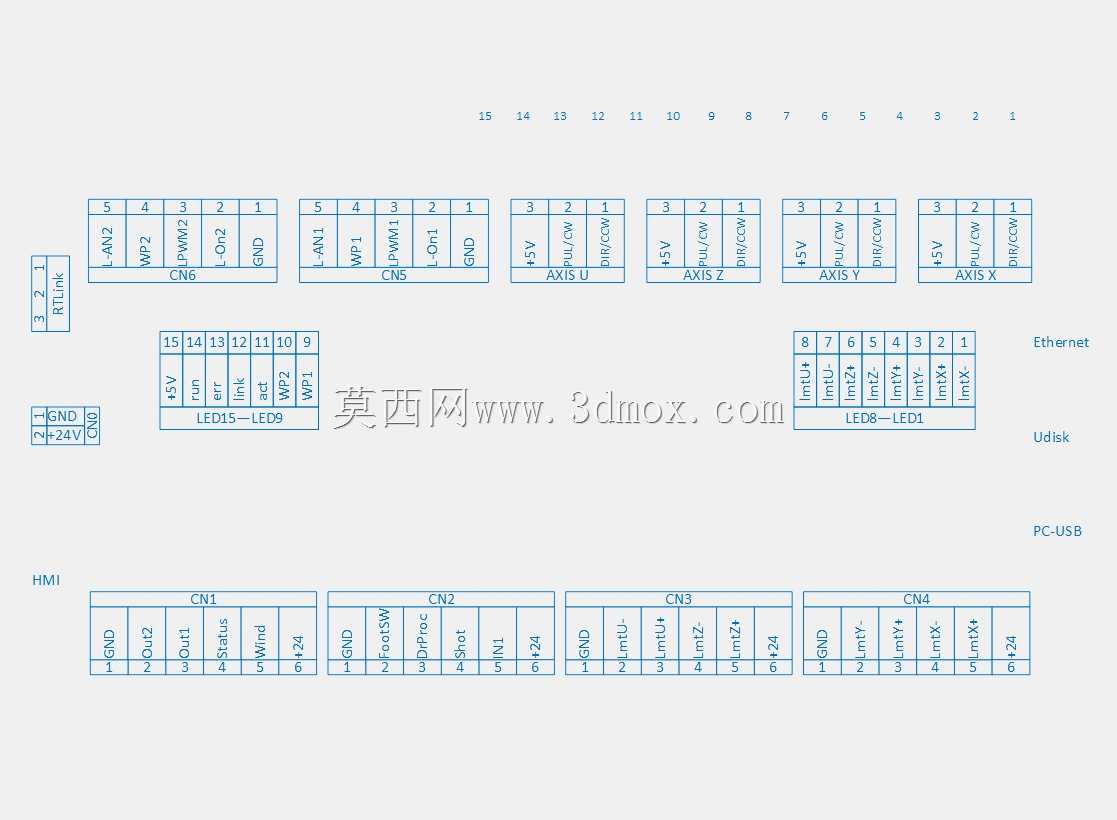

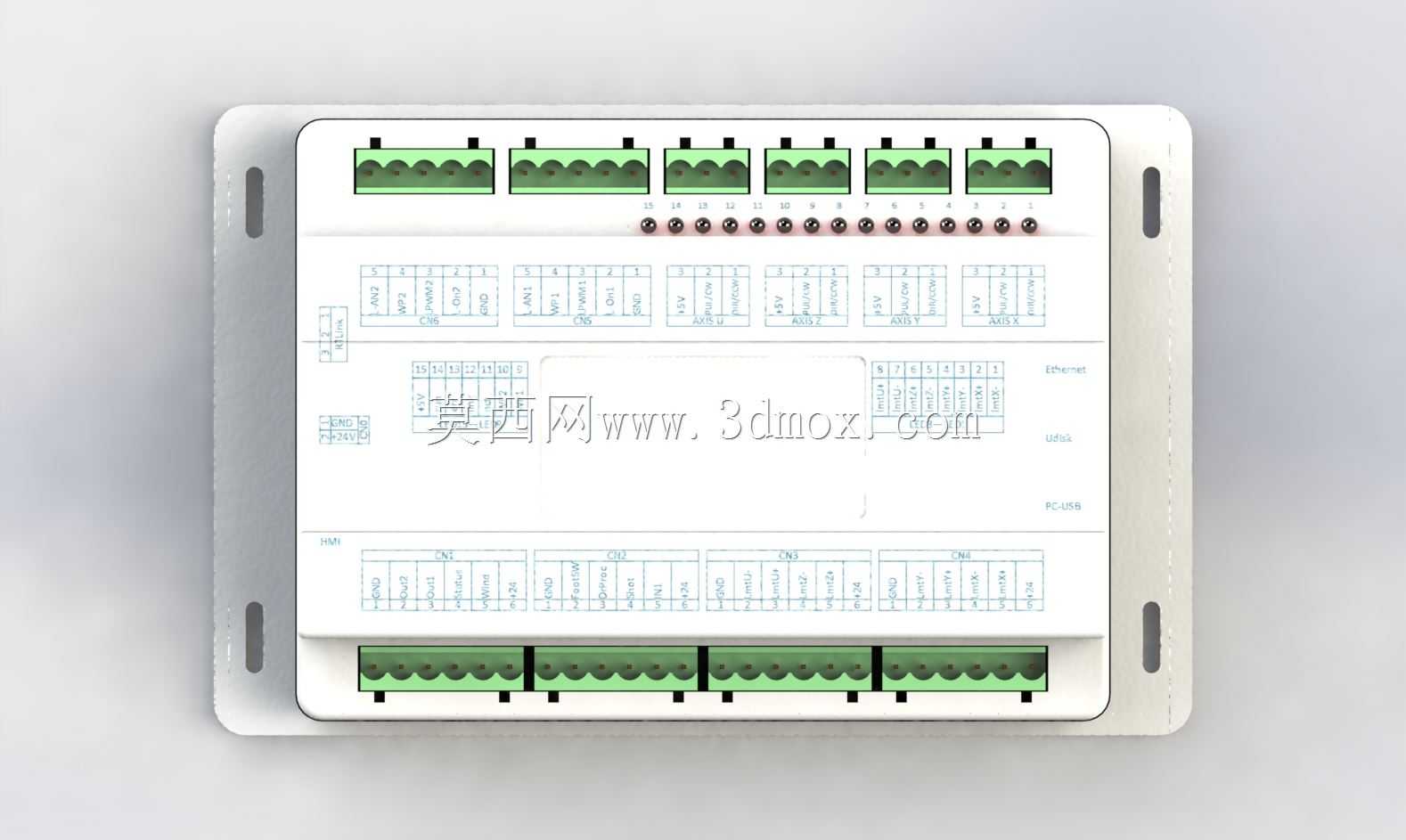

从功能布局来看，板载的多组绿色接线端子沿壳体两侧长边排布，分别对应激光电源控制、步进电机驱动信号输出、限位开关信号采集、气泵辅助控制、红光指示输出等不同功能回路，端子间距采用工业标准5.08mm规格，接线时可有效避免相邻端子误触短路，每个端子旁都印有丝印功能标识，现场接线无需反复查阅说明书即可完成对应线路接驳，大幅降低设备组装与后期维护的接线错误率。板载的DSP处理核心可独立完成运动轨迹插补运算，无需持续占用上位机运算资源，即便上位机处于离线状态，也能按照预存的加工参数完成整版工件的切割、雕刻作业，在广告标识加工、非金属板材裁切、工艺礼品雕刻等常见应用场景中，可稳定支持高速往复运动下的激光功率实时匹配，避免加工过程中出现拐角烧蚀、雕刻深浅不一的问题。

在结构设计思路上，这款控制主板将核心运算电路与接口驱动电路做了分层布局，上层壳体预留的散热间隙可保证长时间连续作业时的热量自然散出，无需额外加装散热风扇即可满足工业环境下7*24小时连续运行的散热需求，壳体边缘做了圆弧过渡处理，安装检修时不会划伤操作人员手部，底座与上盖之间采用卡扣加螺丝的双重固定方式，既方便后期检修时拆开壳体排查电路问题，也能保证设备运输、运行过程中壳体不会因振动出现松脱。针对激光加工现场的电磁干扰问题，板载电路做了多级光电隔离设计，所有输入输出信号都经过隔离芯片处理，可有效屏蔽激光电源工作时产生的高频电磁干扰，避免出现运动轨迹跑偏、激光误触发等异常问题，适配从60W到150W功率段的各类CO2激光加工设备，不管是小幅面工艺雕刻机还是大幅面非金属板材切割机，都可以通过这款控制主板实现稳定的运动控制与激光功率调节。
