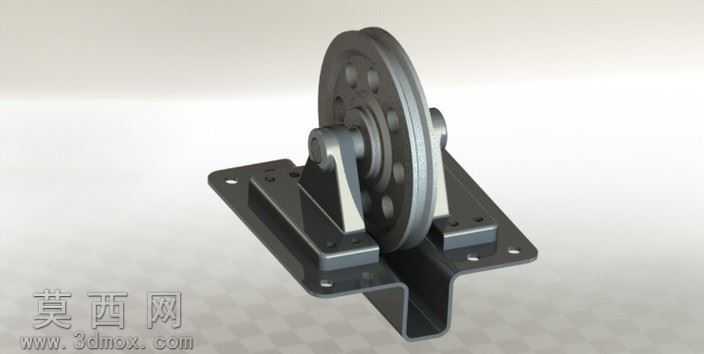

本作品为带一体式安装底座的定滑轮三维模型,建模过程采用SolidWorks完成全参数化设计,所有结构尺寸均参照通用起重导向滑轮的行业标准设定,保证模型可直接用于工程参考与二次修改。建模阶段首先绘制轮体的旋转截面草图,通过旋转凸台命令生成滑轮主体轮廓,随后对轮缘的绳槽部分进行精确切除,绳槽的圆弧半径、槽深、槽边倒角均按照钢丝绳导向的适配要求设计,避免使用过程中出现钢丝绳卡滞、过度磨损的问题;轮体辐板部分采用均匀分布的减重孔设计,通过圆周阵列命令完成六个减重孔的排布,在保证轮体结构强度的前提下尽可能降低构件自重,减少材料浪费。滑轮中心的转轴部分单独建模,设计有适配轴承安装的轴肩定位结构,保证滑轮转动时的同轴度,降低转动过程中的径向跳动。支架部分采用折弯式钢板焊接结构建模,首先绘制支架的钣金展开草图,通过钣金折弯命令生成两侧的支撑立板与底部安装底板,底板上设计有四个对称分布的安装沉孔,可通过螺栓将整个滑轮组件固定在设备机架或安装基础上,立板与转轴配合的位置设计有轴承安装座,保证转轴的固定强度,支架的折弯处均添加了工艺圆角,避免应力集中导致的结构断裂,同时符合钣金加工的工艺要求。渲染阶段采用哑光黑金属材质模拟支架与轮体的喷塑表面效果,转轴部分添加金属光泽的精钢材质,通过环境光遮蔽效果突出各部件的装配层次,清晰展现轮体与支架的装配间隙、配合关系。整个模型的装配体采用自上而下的设计思路,所有部件之间添加了正确的配合约束,轮体与转轴之间添加了同轴心配合与旋转自由度限制,可直观模拟滑轮的转动状态,支架各焊接部件之间添加了重合与同轴心配合,还原真实焊接构件的装配关系,模型未出现冗余特征与干涉问题,各结构细节均符合实际五金配件的加工与装配逻辑,可用于机械结构教学、设备方案演示、非标设计参考等场景。
- 全部评论(0)
- 模板大小 2.18 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2011,STL,其它,
- 软件分类 通用五金配件
