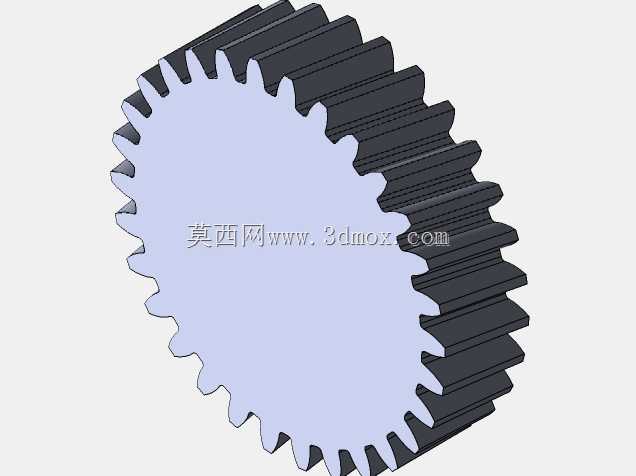

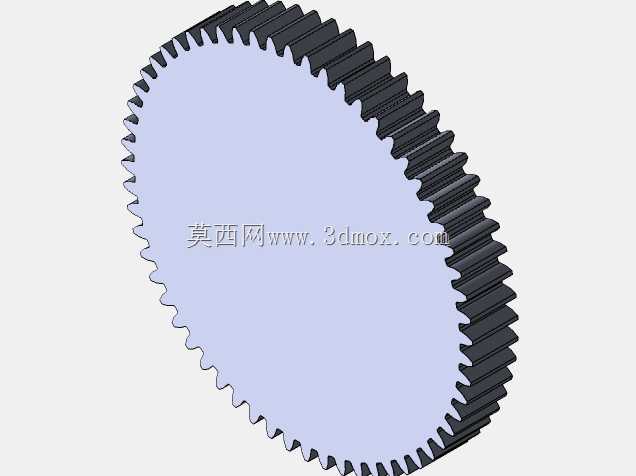

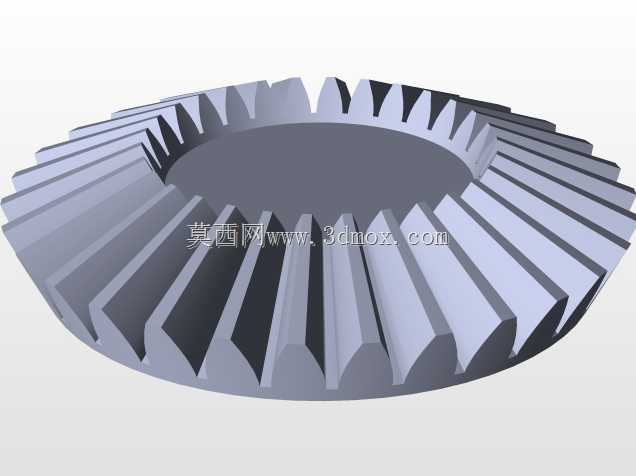

参数化斜齿伞齿正齿传动齿轮组

在各类机械传动系统的设计落地过程中，齿轮是传递扭矩、匹配转速、改变传动方向的核心基础零件，这套覆盖斜齿轮、伞齿轮、正齿轮的参数化模型，能适配从常规平行轴传动到相交轴变向传动的多类场景需求。日常做设备结构设计时，很多工程师会遇到不同安装空间、传动比要求下的齿轮选型与建模问题，这套模型通过方程式驱动的参数关联逻辑，把模数、齿数、齿宽、压力角、螺旋角等核心设计参数做了联动约束，不需要从零开始绘制齿廓渐开线、调整齿向参数，只需要修改对应参数值就能快速生成符合设计要求的齿轮零件，大幅减少重复建模的工作量。从实际应用场景来看，正齿轮多用于平行轴间的中低速动力传递，常见于小型输送设备、轻工机械的传动箱内，安装时需要保证两轴的平行度公差在允许范围内，齿面啮合侧隙要根据运行转速、负载大小做对应调整，避免高速运转下出现卡滞、异响或者齿面过早磨损的问题。斜齿轮因为齿向存在螺旋角，啮合过程是渐进式接触，传动平稳性远优于直齿正齿轮，承载能力也更强，多用于中高速、重载的传动场景，比如机床主轴传动箱、工业减速机的高速级，设计时需要注意轴向力的抵消，通常会成对使用相反旋向的斜齿轮，或者搭配推力轴承承受轴向载荷，安装时的轴向定位尺寸需要严格匹配设计值，保证齿面接触斑点处于合理区间。伞齿轮也就是锥齿轮，主要用于相交轴之间的动力传递，最常见的是90度交角的传动场景，比如农机的转向传动机构、机床的进给传动换向结构，这类齿轮的安装对轴的交角精度、锥顶重合度要求很高，一旦安装偏差过大，会出现齿面偏载，严重缩短齿轮使用寿命。这套模型在设计时就考虑了不同类型齿轮的安装边界，每个零件的基准轴、安装孔位、定位端面都做了标准化的参考几何特征，不管是做装配干涉检查，还是后续导出工程图标注形位公差，都能直接调用基准特征，不需要额外补充参考元素。做传动系统校核时，也可以基于这套模型快速调整参数，匹配不同的中心距、传动比要求，验证不同参数下的齿轮啮合状态，省去了反复绘制齿形的繁琐步骤，尤其适合非标设备设计阶段的方案快速迭代，能让工程师把更多精力放在传动系统的负载校核、结构优化上，而不是消耗在基础齿形的重复绘制工作中。
