内六角安装孔直齿锥齿轮传动构件

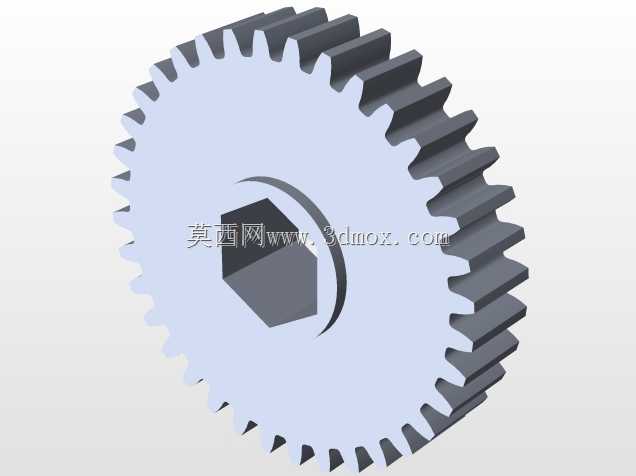

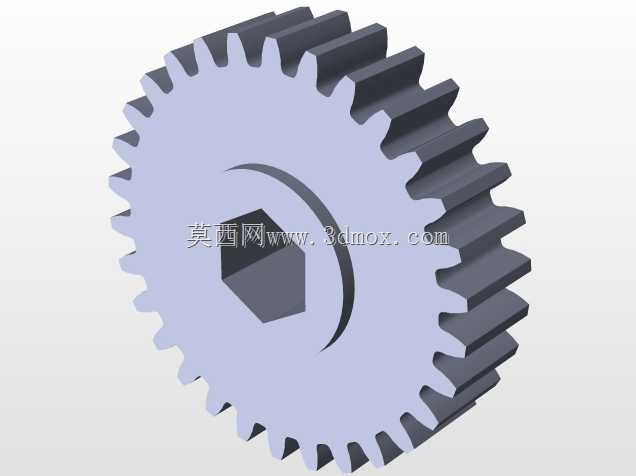

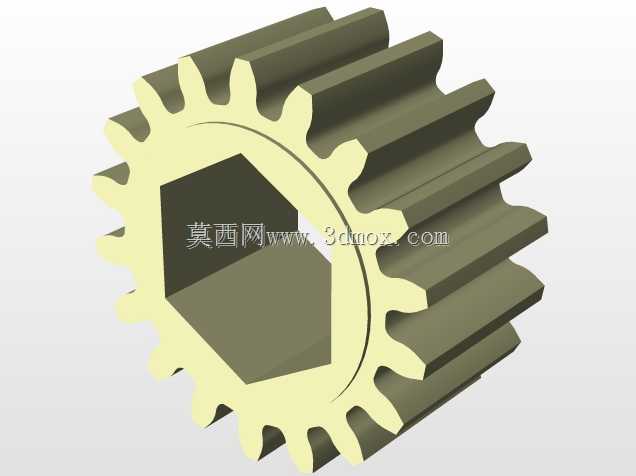

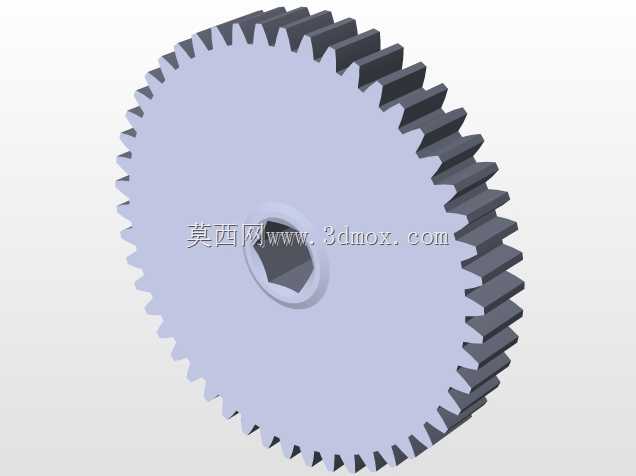

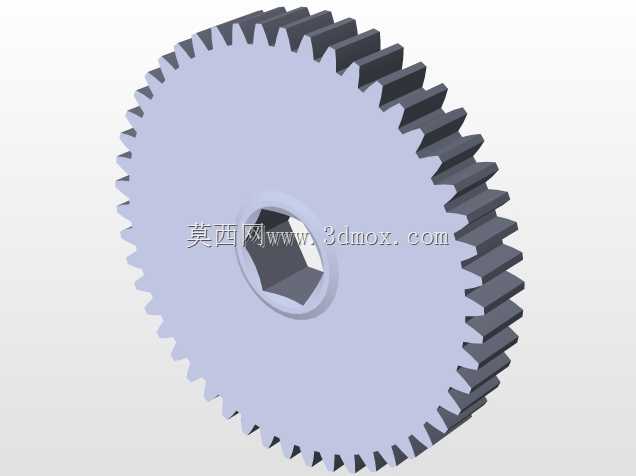

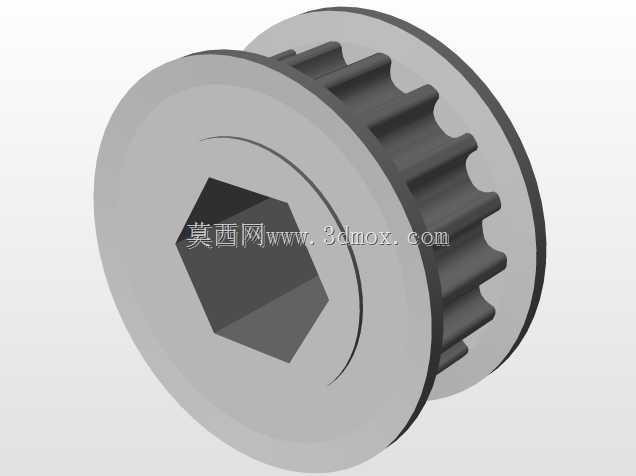

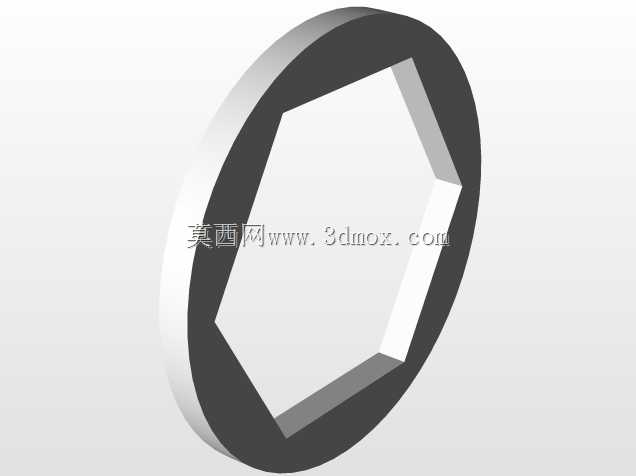

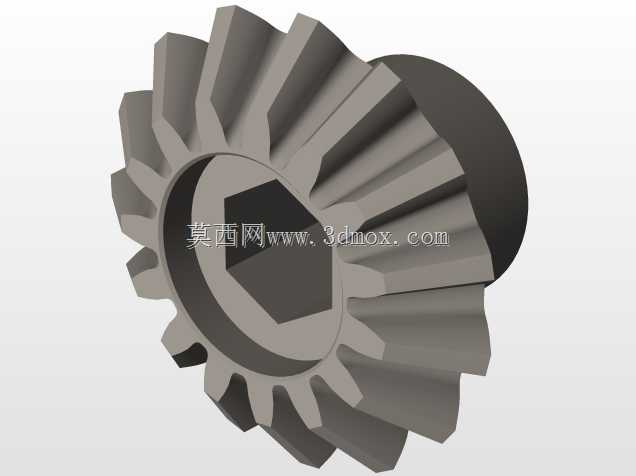

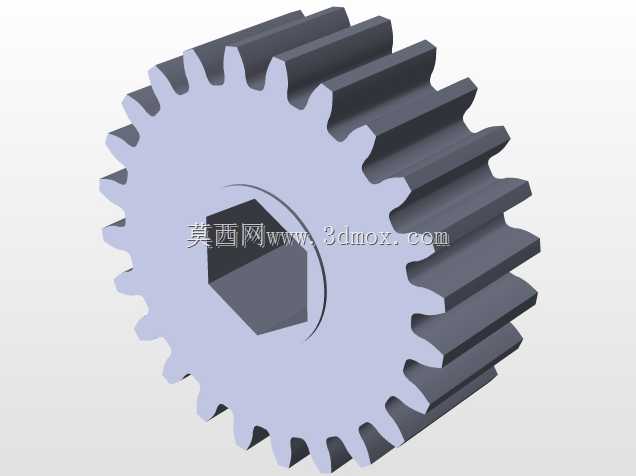

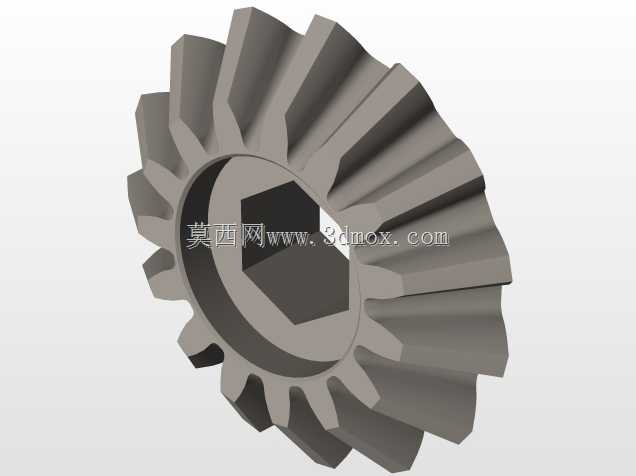

这款直齿锥齿轮的内六角安装孔设计，是针对小空间紧凑传动场景做的定向优化，常见于小型动力传输单元、便携作业机具的转角传动工位，区别于常规键连接锥齿轮，它不需要额外加工键槽、配置平键，装配时直接将对应规格的六角轴插入内孔即可完成周向固定，能大幅缩减装配环节的零件数量，在对整机重量有严格限制的手持作业设备、小型自动化执行机构里，这种结构能有效降低传动节点的整体重量。从齿形设计来看，采用的是标准直齿锥齿廓，齿向沿节锥母线方向分布，啮合过程中齿面接触为线接触，传动比恒定，适合两相交轴之间的动力换向传输，常规适配的轴交角为90度，可根据实际安装空间调整配对齿轮的节锥角，满足不同转向传动的布局需求。齿部的厚度、齿高参数经过载荷校核，在额定扭矩工况下齿根弯曲强度、齿面接触强度均能满足持续运转要求，不会出现早期断齿、齿面过度磨损的问题。齿轮的背部做了等厚轮辐设计，在保证整体结构刚性的前提下，尽可能去除了非受力区域的冗余材料，既控制了零件自身重量，也减少了转动过程中的转动惯量，让传动启停的响应速度更快，不会因为惯量过大导致传动冲击。内六角孔的尺寸公差按照间隙配合精度加工，既能保证装配时六角轴可以顺利插入，又不会因为配合间隙过大导致传动过程中出现冲击、孔壁磨损过快的问题，孔的端面与齿轮安装基准面的垂直度做了严格管控，避免装配后齿轮出现偏摆，导致啮合间隙不均匀、运转噪音过大的情况。齿顶圆、节锥的形位公差按照中等精度传动等级管控，配对安装时不需要做过多的齿侧间隙调整，就能达到顺畅啮合的状态，适合批量装配的小型设备生产线使用，能降低现场装配的调试难度。在实际应用中，这类锥齿轮常被用在动力输入轴与输出轴呈垂直布局的小型传动箱内，比如小型机具的动力头、便携设备的传动换向机构，不需要额外设计复杂的连接结构，仅靠内六角孔就能完成动力的输入输出，整体结构非常简洁，维护时拆卸也十分方便，不需要额外的拉马等拆卸工具，直接将齿轮从六角轴上拔出即可完成更换。齿轮的啮合面做了均匀的齿向修形，能补偿安装时的微小角度误差，避免轮齿端部出现应力集中，延长零件的实际使用寿命，即使在有轻微安装偏差的工况下，也能保证平稳传动，不会出现卡滞、异响的问题。
