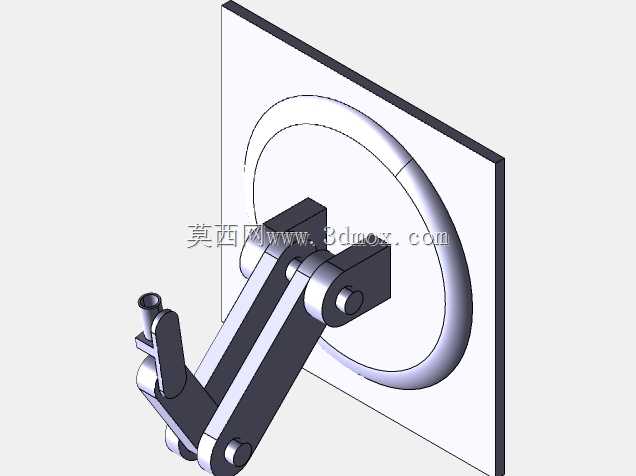

壁挂式多关节铰接机械臂结构设计

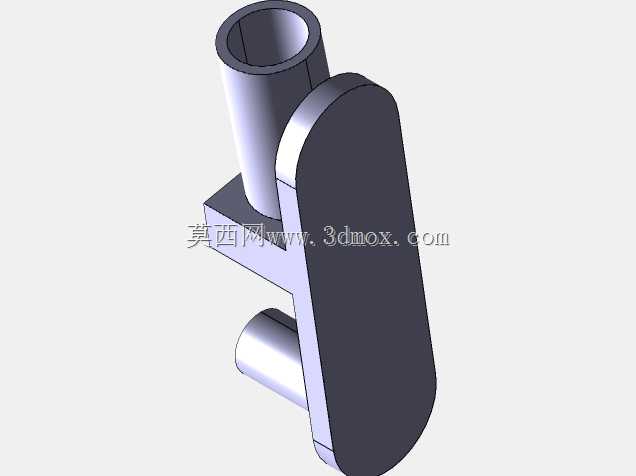

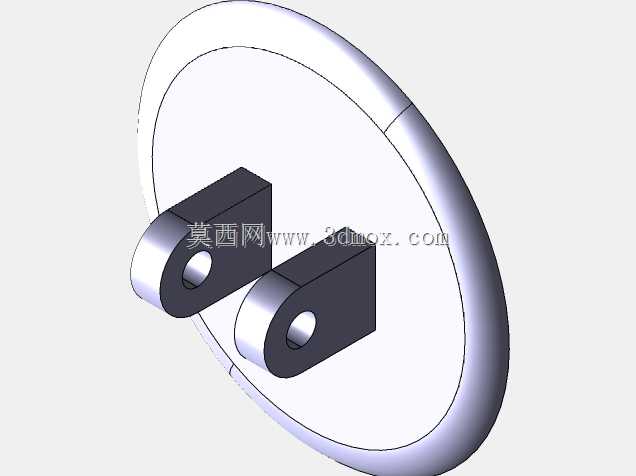

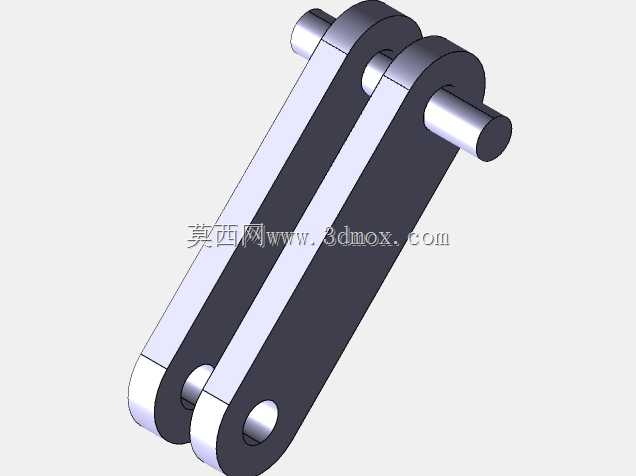

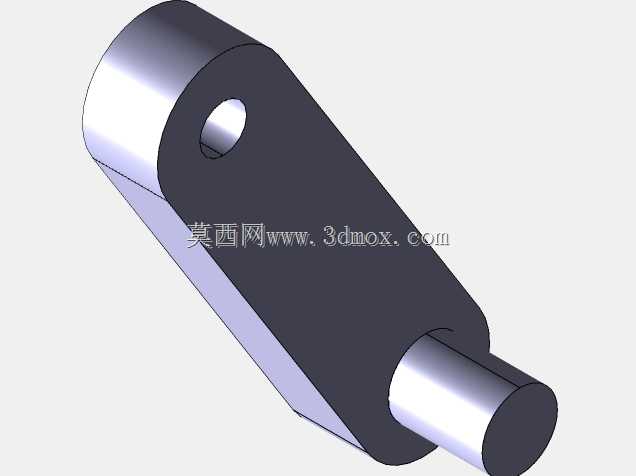

这款壁挂安装的铰接式机械臂，核心适配工位受限的生产作业场景，常见于电子元器件装配工位的辅助上下料、小型工件的工位间短距离转运、检测工位的探头姿态调整环节，区别于落地式工业机器人，它依托垂直安装面固定，不占用地面作业空间，对于生产线排布紧凑、地面需要预留人员通行或物料周转通道的车间场景适配性极强。从结构设计逻辑来看，整个臂体采用多段铰接串联构型，每处铰接副都配置了同轴销轴定位，相邻臂段之间预留了足够的转动间隙，避免大角度摆动时出现结构干涉，臂体的截面采用等强度变厚度设计，在保证铰接位置结构刚度的前提下，尽可能削减臂身中段的冗余材料重量，降低关节处的转动惯量，让手动调整姿态或者搭配小扭矩驱动件时都能获得更顺滑的操作手感。安装端采用方形法兰贴合面设计，和墙面安装板的接触面积足够大，固定时可以通过四角的安装孔完成锁紧，能承受臂体全伸展状态下的倾覆力矩，不会因为长期带载作业出现安装面松动的问题。臂体末端预留了标准的执行件安装接口，可以根据实际作业需求更换夹爪、吸盘、检测探头、焊枪头等不同末端执行器，不需要对臂体主体结构做二次修改。从转动边界来看，最靠近安装面的根部关节可以实现接近180度的水平扇面摆动，中间的臂段铰接处可以完成上下俯仰角度调整，末端关节可以独立完成360度的轴向旋转，三个自由度配合可以覆盖安装面正前方扇形区域内的所有作业点位，完全满足小范围内的姿态调整需求。整个臂体的铰接位置都做了限位结构设计，避免转动超程导致内置的气管、线缆出现拉扯断裂的问题，臂身内部预留了走线空腔，可以将末端执行器的动力线、信号管路全部藏在臂体内部，避免外部走线在臂体摆动时和周边设备发生勾挂。在实际选型适配时，需要提前核算末端挂载的执行件重量，确保全伸展状态下关节处的载荷在设计承载范围内，安装时要保证安装墙面的结构强度，避免长期负载下安装面出现形变影响定位精度，这款结构的设计冗余度适中，既不会因为过度追求刚度导致臂体过于笨重，也不会因为减重过度导致带载时臂体出现明显形变，对于轻载作业场景的适配性十分均衡。
