立柱悬臂式自动上下料移栽机械手

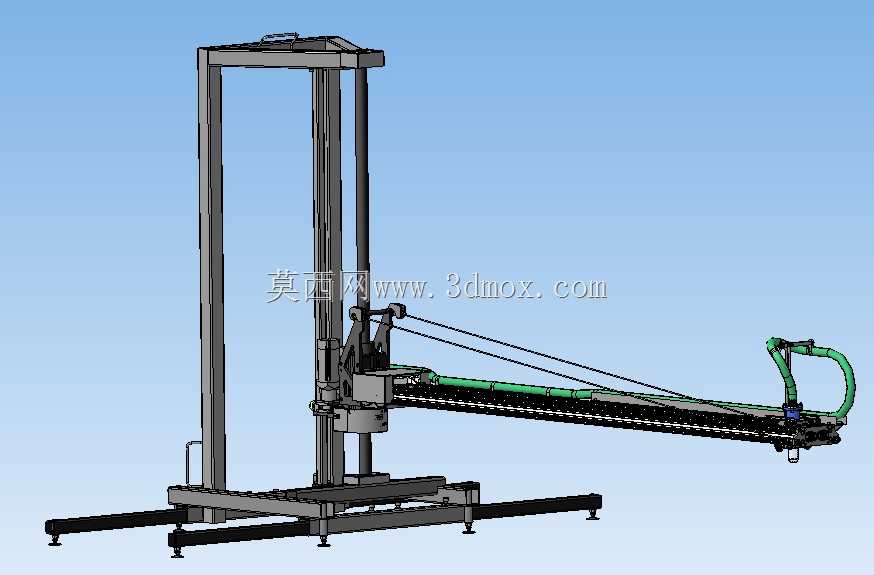

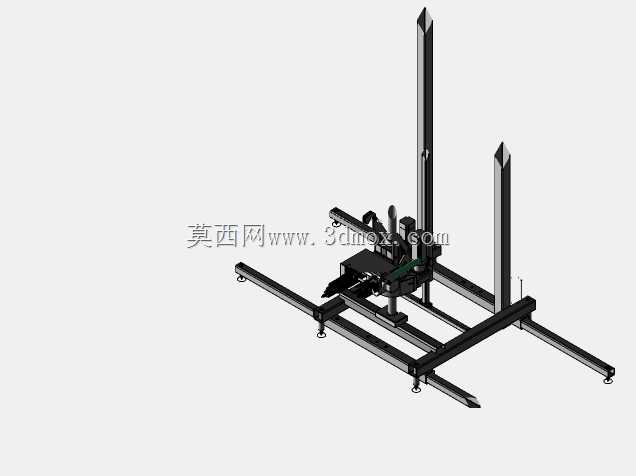

该模型呈现的是一台立柱悬臂式移栽机械手，主要用于产线工位之间的工件取放、码垛辅助以及机床上下料作业。设备采用单立柱加高支撑结构，底部为跨距较大的H形底架，能够在不占用过多中央作业空间的前提下，为长臂伸出状态提供稳定支撑。底架上设置可调支脚，现场安装时可通过支脚调节整机水平，补偿地面不平带来的安装误差，同时降低底架与地面之间的振动传递。

竖直立柱承担悬臂总成的升降导向与承载任务，内部布置直线导轨及传动元件，使水平臂能够沿Z轴完成较大行程的提升动作。悬臂部分采用长梁式结构，适合在固定半径范围内覆盖多个工位，例如从料仓取料后移送至加工中心夹具，或在传送带与托盘之间完成工件转移。臂端预留执行器安装接口，可根据工件形状配置夹爪、真空吸盘或专用抱具，末端还可见拖链与气管走向，用于向末端执行器输送气路及控制信号。

从结构设计角度看，这类设备强调刚性与伸出距离之间的平衡。悬臂在全伸状态下会对立柱产生明显弯矩，因此立柱截面、滑座连接以及底部紧固区域都需要进行加强处理；模型中立柱与滑座之间采用多导向面配合，有助于抑制臂端下垂和偏摆。水平臂内部集成横向传动，可实现臂端沿梁方向的直线进给，配合立柱回转或底部移位，能够覆盖矩形或扇形作业区域。对于需要频繁取放轻型工件的自动化单元，这种布置比多关节机器人更便于维护，路径也更直观。

现场布置时需重点确认底架外轮廓、立柱高度、悬臂最大伸出长度以及末端下行最低位置，避免与机床防护门、料架、输送带支架发生干涉。设备后方和侧面应预留维修空间，用于检查传动部件、拖链以及气电管线。若用于机床上下料，还需结合机床开门高度、夹具中心高和工件最大外径校核臂端轨迹，确保取件时末端执行器能够顺利进入夹具空间，提升过程中不与刀柄或夹具压板碰撞。

该结构适合轻量化、节拍相对稳定的搬运场景，在五金加工、板材转运、箱体码垛及自动检测线中具有较好的适配性。建模时将底架、立柱、水平臂、滑座、拖链、末端接口等分别表达，便于在方案阶段进行运动包络检查、支撑件强度复核以及外购执行元件选型。
