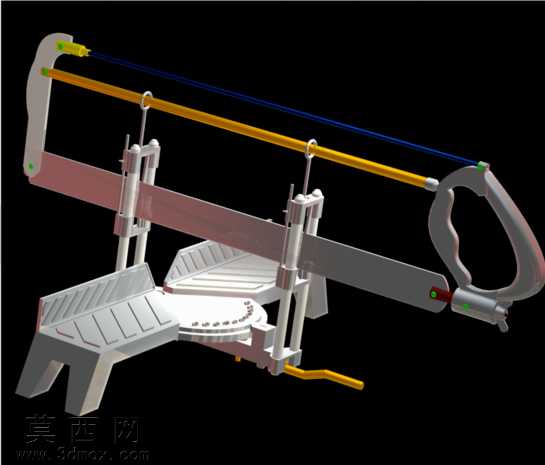

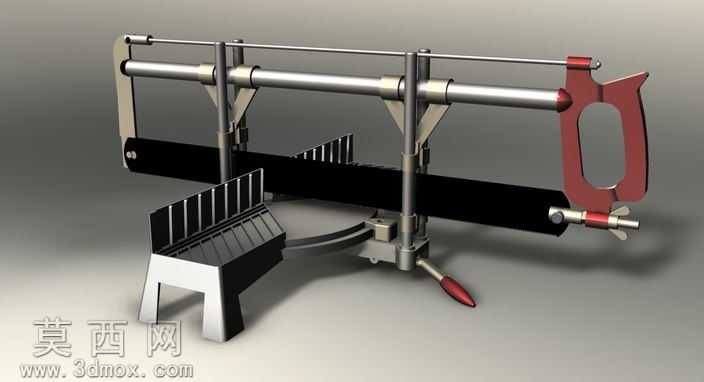

可调角度精密木工切割锯三维结构设计

本作品为可实现定角度切割的精密锯三维建模设计，整体建模过程严格遵循机械加工设备的实际功能逻辑展开，在三维软件环境中完成全零件的参数化建模与整机装配。建模阶段首先搭建设备的核心支撑底座结构，底座采用带加强筋的一体式支撑造型，预留角度调节转盘的安装定位结构，转盘表面刻画角度刻度标识，可实现0到90度范围内的任意切割角度锁定，满足不同斜切加工的需求。锯身主体采用弓架式结构设计，建模时精准还原锯弓的弧形握持手柄、锯条张紧调节结构，两侧支撑立柱采用可升降导向结构，可根据待切割工件的厚度调整锯架的作业高度，保证切割行程适配不同规格的加工物料。张紧机构部分通过建模还原端部的锁紧调节旋钮，可实现锯条的张力快速调整，避免切割过程中锯条松动偏移。材质渲染阶段，对设备不同部件赋予贴合实际的材质属性：底座与金属支撑结构赋予磨砂金属材质，还原铸铁部件的哑光厚重质感；握持手柄部分赋予防滑工程塑料材质，添加细微的颗粒纹理提升真实感；锯条部分赋予高碳钢亮面金属材质，还原刃口的锋利质感；导向杆部分赋予镀铬亮面金属材质，体现光滑耐磨的表面特性；角度调节拨杆部分赋予醒目的黄色工程塑料材质，符合工业设备操作件的色彩标识规范。结构设计上充分考虑实际使用的操作逻辑，工件靠板设置在转盘上方，带有防滑定位纹路，可在切割时固定待加工的木材、塑料工件，避免物料位移导致切割精度下降；锯弓的握持区域做了人机工程学弧度处理，建模时还原曲面的流畅过渡，保证握持施力的舒适度；整机的连接部位均还原了紧固件的装配细节，包括连接螺栓、定位销等小零件的建模，提升整体模型的装配真实度。设计思路围绕小型精密切割作业的实际需求出发，兼顾设备的结构稳定性与操作便捷性，既可以满足家用DIY场景下的木材、塑料型材斜切需求，也可用于小型加工场景的精密角度切割作业，整体模型装配关系完整，无干涉错位问题，各活动部件的运动行程均按照实际使用逻辑设置，可直观展示精密角度锯的工作原理与结构组成。
