车间圆柱物料堆垛用简易承载托盘结构

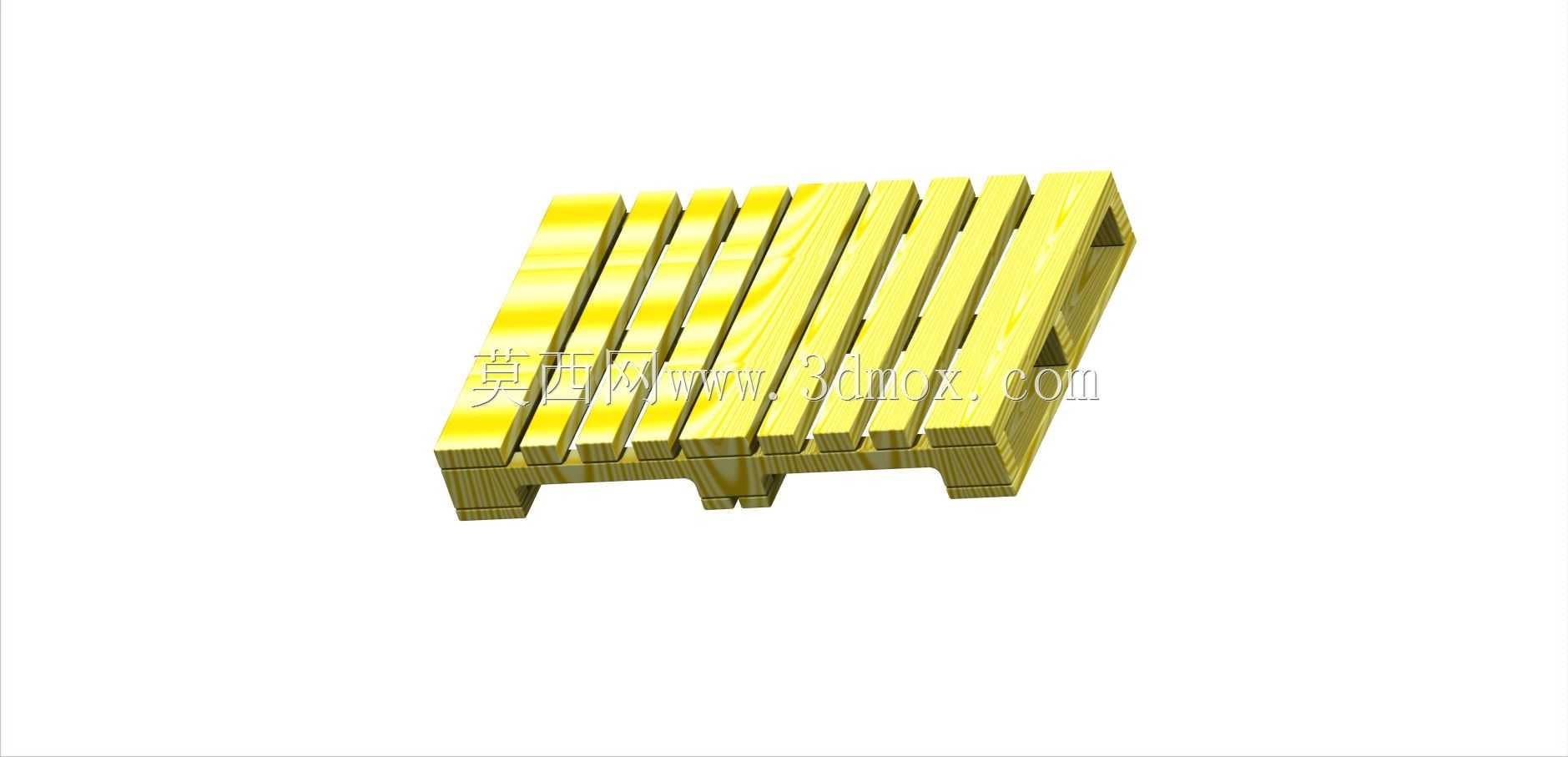

　　在机械加工车间的原材料周转、半成品暂存环节，长圆柱类物料的规整堆垛一直是现场管理的痛点，这类物料易滚动、堆垛稳定性差，直接落地存放不仅占用通道空间，转运时还需要反复整理，极易出现物料磕碰、滑落的安全隐患，这款简易托盘正是针对这类场景设计的承载载具。从结构设计来看，托盘主体采用常规川字底布局，底部预留的叉取空间完全适配标准手动液压叉车、电动平衡重叉车的货叉尺寸，叉齿插入深度覆盖托盘整体长度的三分之二，满载转运时不会出现翘头、侧倾的问题，托盘上表面设置有与圆柱物料弧度匹配的定位槽，每一层物料放置后都能被槽体限制径向位移，多层堆垛时上层托盘的底部定位凸台刚好卡入下层托盘的顶面间隙，堆高至四层时整体偏移量控制在5mm以内，

　　满足车间临时堆垛的稳定性要求。设计过程中没有采用复杂的一体化注塑或者焊接整体结构，所有支撑筋、定位槽都采用模块化拼接思路，单个部件损坏后可以快速替换，不需要整体报废，托盘的边缘做了15度的倒角处理，避免叉车叉取时剐蹭托盘主体，也能减少作业人员磕碰受伤的风险。外形尺寸方面，这款托盘的整体宽度适配标准1200mm的物流通道，长度方向根据常见6米以内长圆柱物料的分段存放需求做了分段式设计，单段托盘长度1200mm，可根据物料长度自由拼接组合，不需要额外定制特殊尺寸的载具，托盘自身高度控制在150mm，堆垛时的空间利用率比常规平托盘提升20%左右，底部的支撑脚高度预留了100mm的地面间隙，即使车间地面有少量切削液、铁屑堆积，

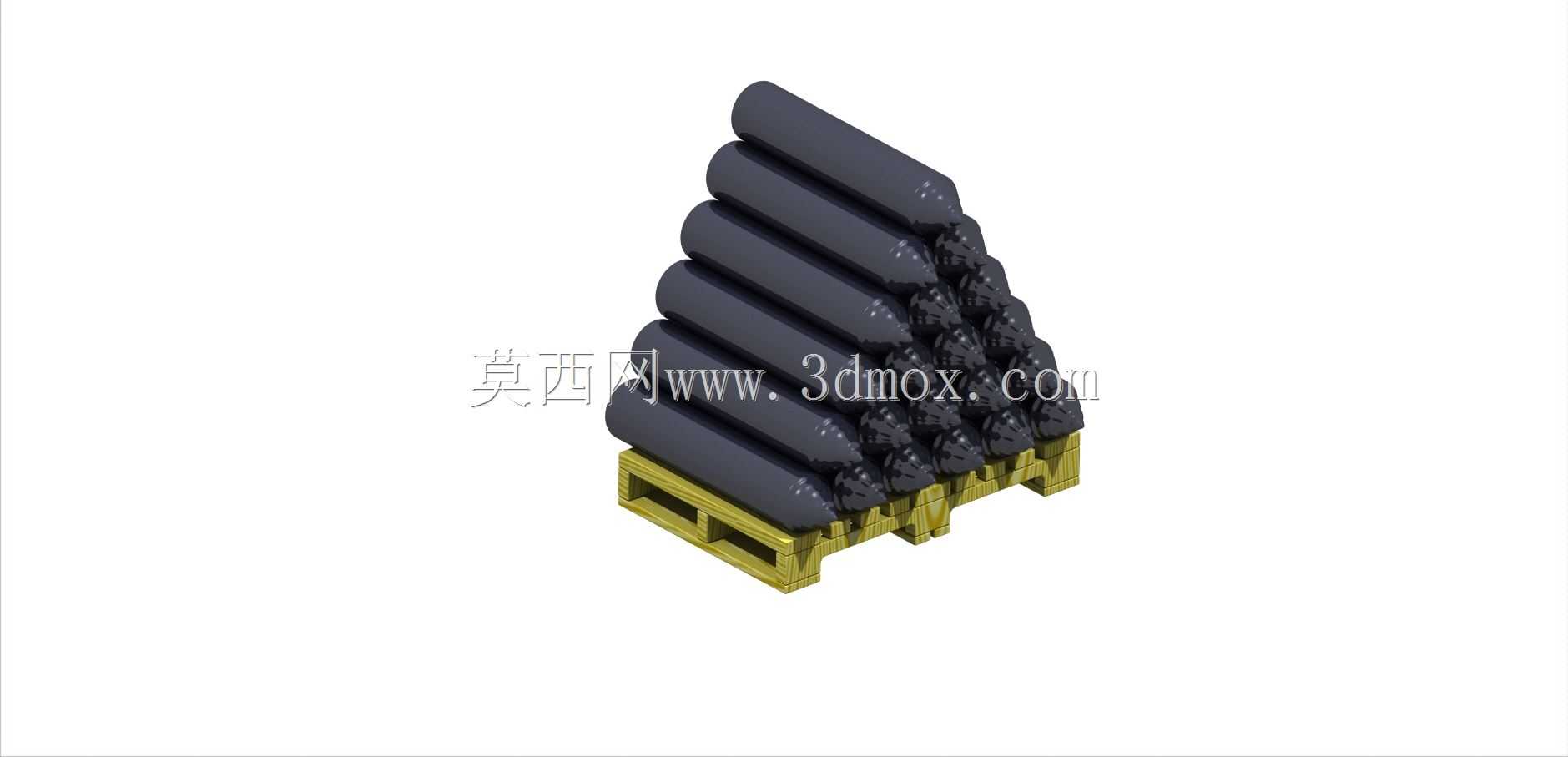

　　也不会直接接触托盘上的物料，避免物料表面被污染或者锈蚀。实际使用中，这款托盘不仅可以用于圆钢、无缝钢管这类原材料的存放，也能适配轴类半成品、长螺栓类标准件的周转，上表面的定位槽可以根据存放物料的直径更换不同规格的嵌条，不需要更换整个托盘就能适配不同直径的圆柱类物料，托盘的承载面做了防滑纹理处理，即使物料表面沾有少量切削油，也不会出现打滑移位的问题，川字底的结构设计同时满足四面进叉的使用需求，在狭窄的车间通道内不需要调整托盘朝向就能完成叉取作业，大幅提升周转效率。
