异形弯曲橡胶输送软管三维结构设计

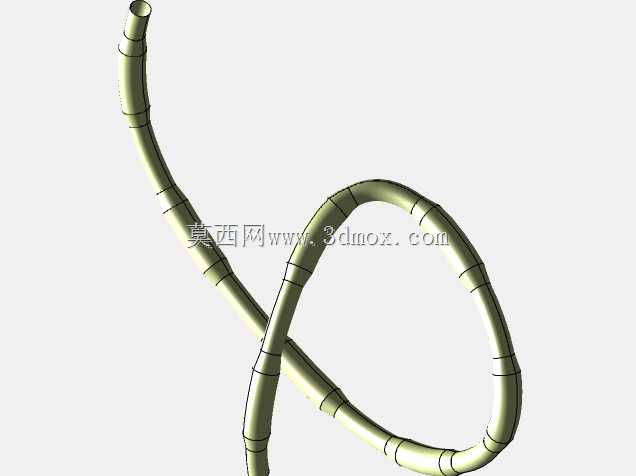

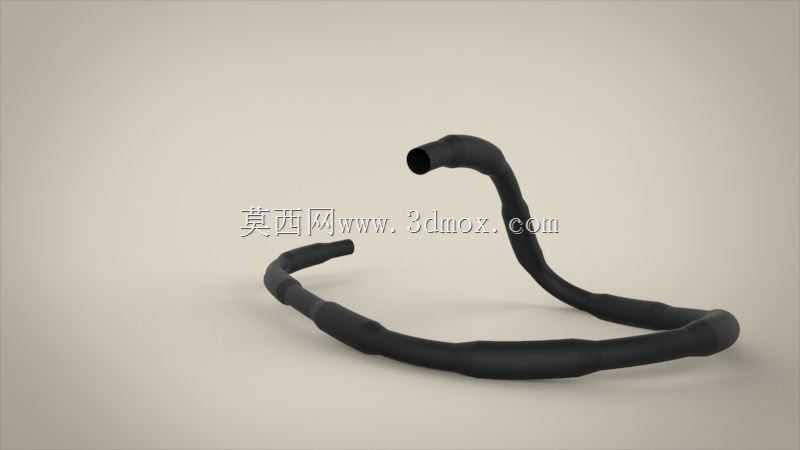

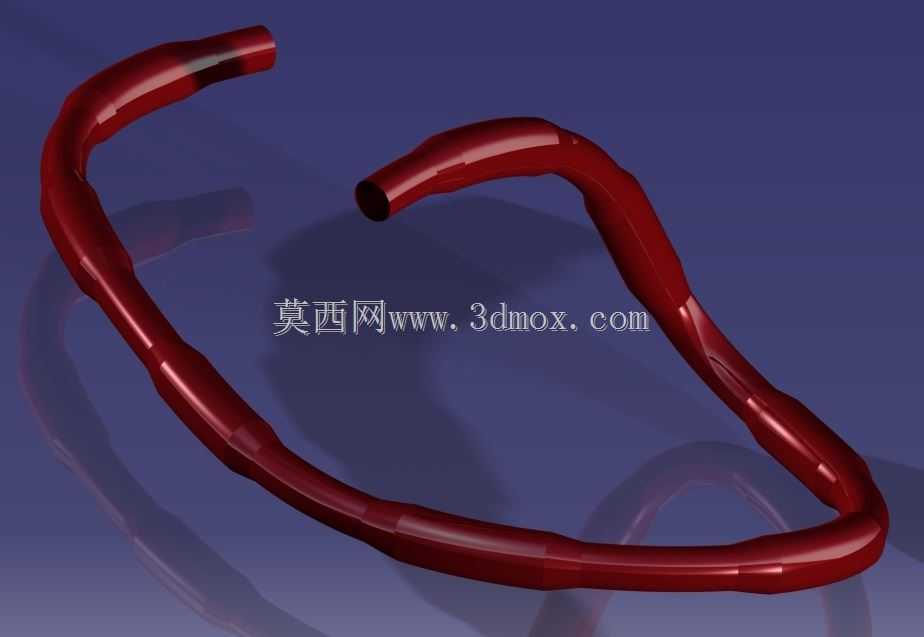

　　这款异形弯曲软管的结构设计，核心围绕狭小安装空间内的流体介质输送需求展开，在工程机械、乘用车冷却系统、工业液压管路布局中都有广泛的适配场景。不同于常规直管或标准角度弯管，该软管采用多段连续变曲率弯曲造型，整体走向完全贴合设备内部的避让路径，能在有限的舱体空间内绕过刚性结构件、线束与其他管路，无需额外增加转接接头即可完成两个错位接口的连通，大幅减少管路连接点的泄漏风险。从功能特性来看，软管本体采用带环形加强筋的结构设计，筋位沿管身轴向间隔分布，既可以保证管体在负压输送工况下不会出现吸瘪变形，也能在介质带压流动时缓冲管路振动，避免刚性连接带来的应力集中问题。管身两端的接口段做了等径加厚处理，接口端面为平切结构，适配常用的卡箍式快装连接，

　　安装时无需做额外的端面修型，只要将接口套入对接硬管端，卡箍锁紧在加厚段的限位槽位置即可完成固定，能承受常规工况下的管路轴向拉脱力。设计阶段首先确定的是两端接口的相对位置与安装朝向，根据设备舱内的布局边界，先锚定两个连接点的空间坐标，再沿着舱内可用的走管空间拟合管身的中心路径，过程中反复校核管身与周边结构的最小间隙，保证管体在安装后不会与周边金属件产生运动干涉，同时预留出软管在介质充压后产生的径向膨胀余量，避免长期使用过程中管身被摩擦破损。管身的弯曲半径经过多轮调整，所有弯折段的曲率都控制在橡胶材料允许的最小弯曲半径以上，避免管身弯折位置出现流道截面缩窄的问题，保证流体在管内流动时的阻力处于合理区间，不会因为局部过流面积变小产生紊流、

　　压降过大的问题。不同于定制化的硬管管路，这款软管的柔性特质可以吸收设备运行过程中产生的小幅位移与振动，比如发动机运行时的抖动、工程机械作业时的车架形变，都可以通过软管的柔性变形进行补偿，不会在连接位置产生持续的交变应力，有效提升整个管路系统的使用寿命。在安装边界上，管身的最大外轮廓尺寸经过优化，走管路径占用的空间截面远小于多段硬管加弯头转接的方案，对于布局紧凑的小型设备、乘用车辆舱内布局来说，能大幅提升空间利用率，减少管路布置的设计难度。
