全参数可调辊筒式工业输送机架设计

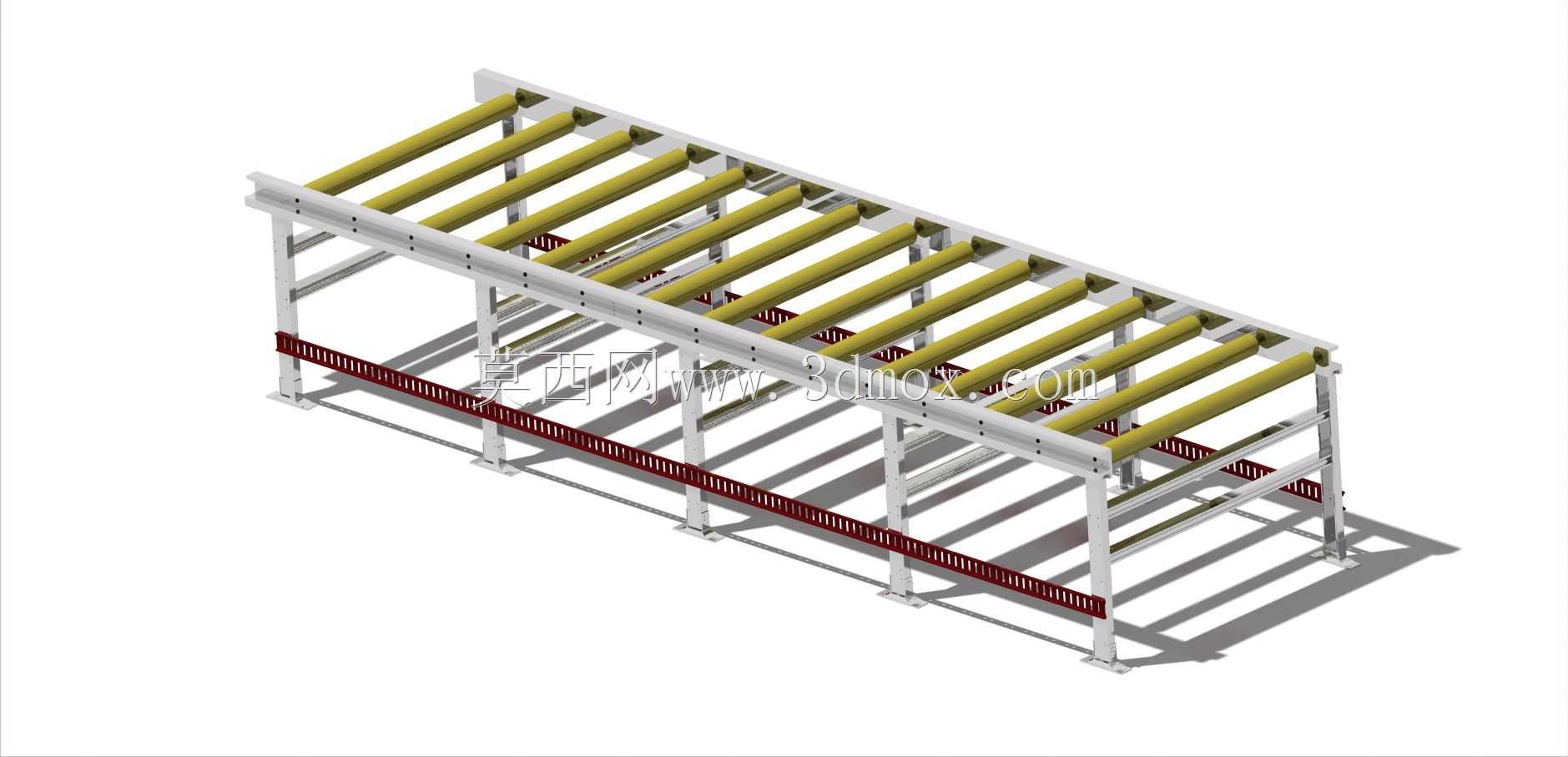

　　这款辊筒式工业输送设备的三维结构，核心适配生产车间内的单元化物料转运场景，常见于家电装配线末端的成品分流、五金加工工序间的工件周转、仓储分拣区的箱式货物输送环节，可对接皮带线、提升机、移栽机构等上下游设备，完成不同工位间的物料平顺传递，替代传统人工搬运降低作业强度，同时保障物料流转节拍的稳定性。从结构设计逻辑来看，整体采用模块化框架搭建思路，主体支撑立柱与上下横梁采用标准型材拼接，辊筒安装梁预留了可调安装位，可根据实际输送物料的底面尺寸、单载重量调整辊筒排布间距，避免小尺寸物料卡滞、重载工况下辊筒挠曲变形的问题。两侧设置的侧挡结构采用分段式安装，可根据输送路径的转弯、接驳需求局部调整高度，防止物料在输送过程中从侧面滑落，

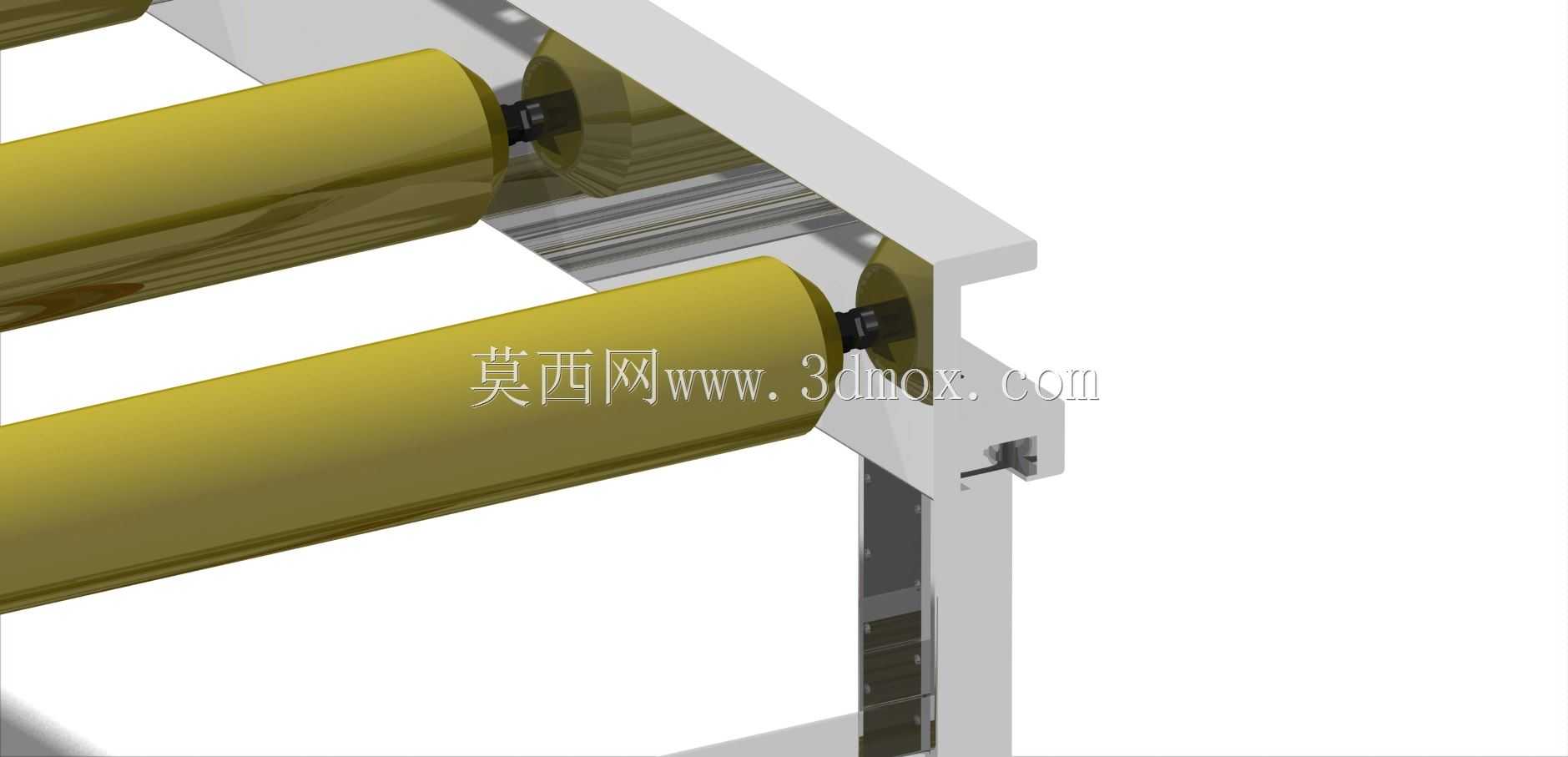

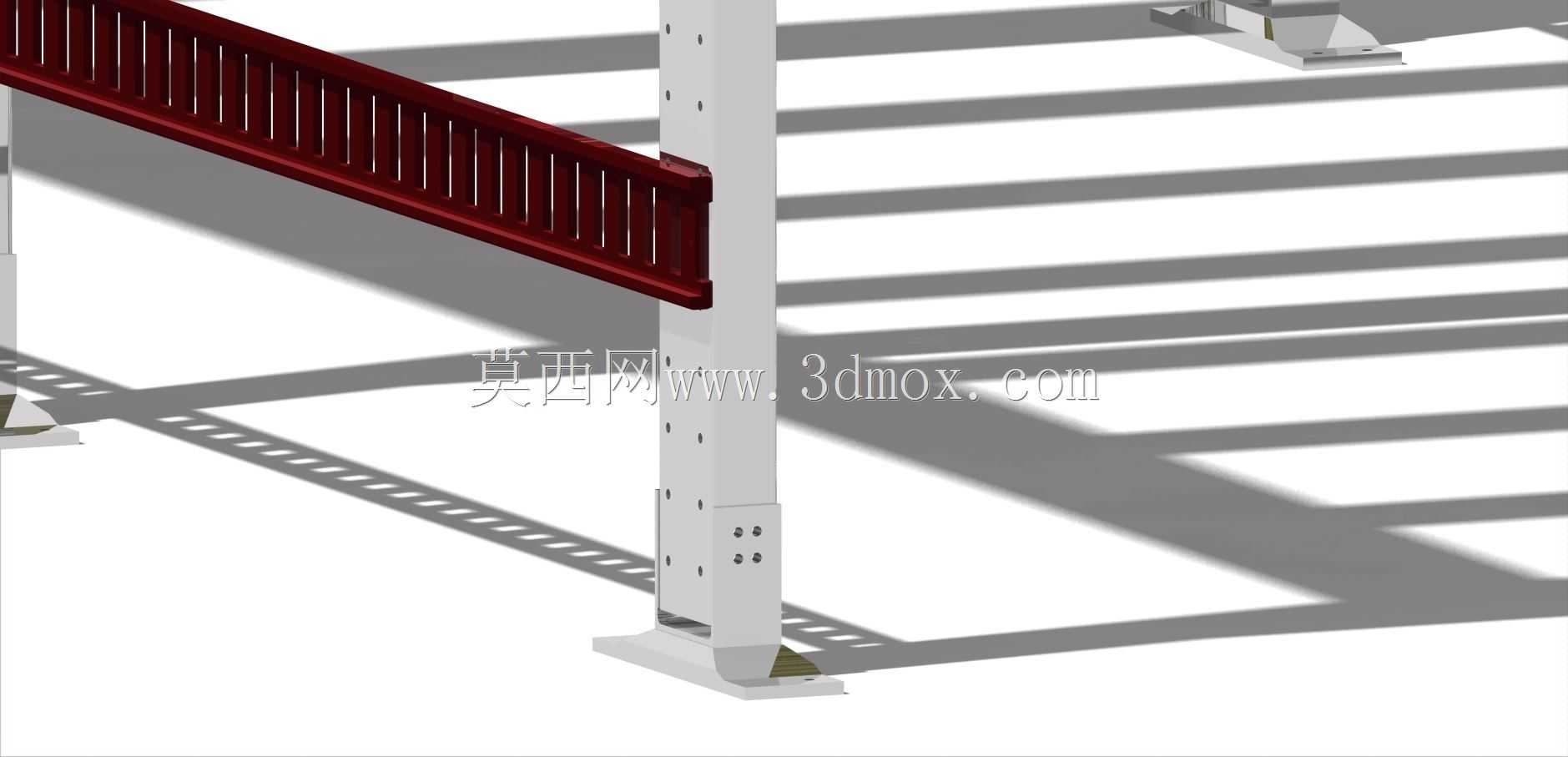

　　底部的支撑脚预留了地脚螺栓安装孔，同时搭配可调高度的脚杯结构，可适配车间地面存在的平整度误差，保障整机安装后辊筒面的水平度偏差控制在允许范围内，避免物料出现偏载滑移的问题。辊筒主体采用表面做防锈处理的金属材质，转动部位搭配标准轴承组件，转动阻力小，长期运行下的磨损量可控，维护时仅需单独更换故障辊筒即可，无需拆解整体框架，降低后期运维的工作量。设备的宽度与长度参数均做了全参数化关联设计，设计人员在调用模型时，可直接根据现场的安装空间、输送线体的规划长度、待输送物料的最大外形尺寸，直接修改对应参数即可生成适配的结构模型，无需从零开始绘制框架与辊筒排布，大幅缩短方案设计阶段的建模效率。框架的横梁与立柱连接位置采用标准紧固件连接，

　　未采用焊接固定结构，一方面方便加工阶段的尺寸校验，另一方面也可在后期产线调整时，拆解后重新组合适配新的输送路径，减少设备改造的材料浪费。在安装边界方面，设备底部预留了足够的地面 clearance，可容纳车间常规的线缆桥架、压缩空气管路从底部穿行，无需额外抬高设备安装高度，侧方的安装面预留了传感器、阻挡器、扫码设备等附属配件的安装孔位，可直接拓展定位、检测、分拣等功能，无需在现有框架上二次打孔加工，适配不同行业的定制化输送需求。
