面板安装型音频耳机插孔结构设计

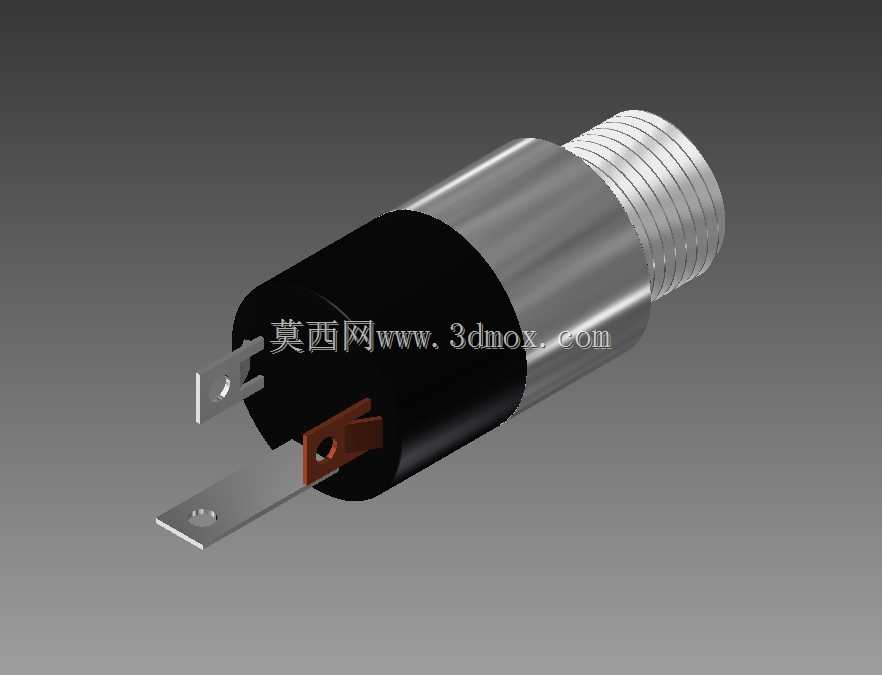

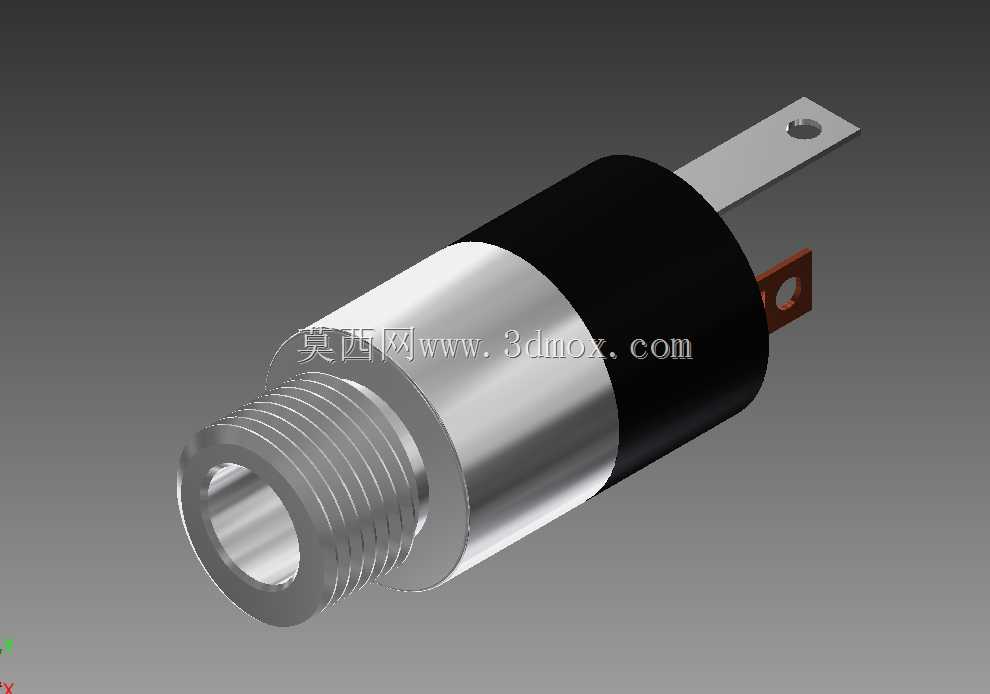

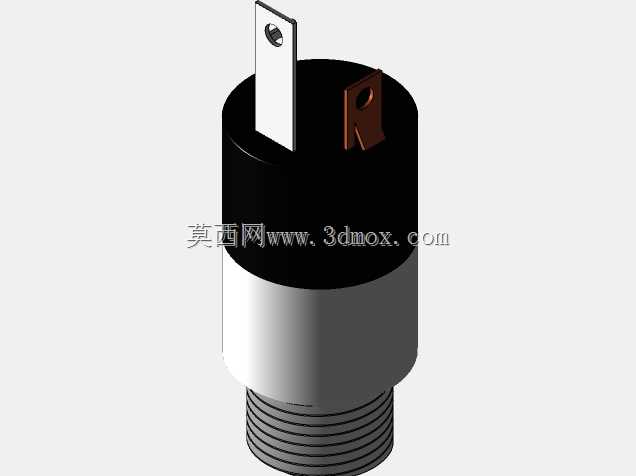

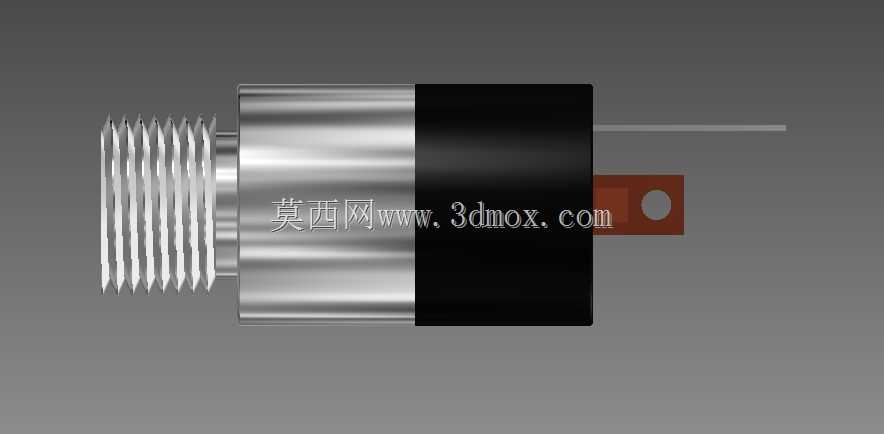

这款面板式耳机插孔，是音频信号传输链路里常见的板端接插部件，日常在音频功放面板、专业调音台、桌面音响、工业设备音频交互端口、车载影音面板上都能见到它的身影，核心作用是实现耳机插头与设备内部音频电路的稳定导通，同时兼顾面板安装后的结构强度与插拔耐久度。从结构设计逻辑来看，前端带外螺纹的金属筒体是核心安装基准，螺纹段长度匹配常规设备面板的厚度区间，安装时从面板正面穿入安装孔，背面通过配套锁紧螺母拧紧固定，能保证插孔在频繁插拔受力时不会出现松动移位，筒体前端的内孔做了导向倒角，方便耳机插头快速对准插入，避免插针对位不准造成的内部接触件变形。中间段的金属外壳一方面作为结构支撑，另一方面承担屏蔽层接地的作用，能减少外界电磁信号对音频传输的干扰，降低底噪出现的概率；尾部的绝缘段采用耐温绝缘材质，将两个导电接片与金属外壳完全隔离，避免出现短路问题，两个不同形态的接片分别对应音频信号回路与接地回路，接片的弯折角度经过反复调校，插头插入时能保证足够的接触压力，不会因为轻微振动出现接触不良、音频断连的问题。在安装边界上，这款插孔的径向最大尺寸适配行业通用的6.35mm耳机插头安装开孔标准，尾部接片的引脚间距符合常规PCB板焊接或者导线焊接的安全间距要求，不会出现焊接时引脚短接的隐患；整体轴向长度控制合理，不会因为安装后尾部过长挤占设备内部的走线空间，适配多数紧凑型音频设备的内部布局需求。设计过程中充分考虑了实际使用的磨损问题，金属接触件采用弹性铜材基底做表面镀层处理，既能降低插拔时的接触电阻，保证音频信号传输的保真度，又能提升抗磨损能力，满足上千次插拔的使用寿命要求；外壳金属件做了防锈处理，在常规温湿度环境下长期使用不会出现氧化锈蚀，避免外观劣化与接触性能下降。从实际选型角度看，这类插孔的结构强度足够应对民用消费电子与工业音频设备的使用场景，安装方式简单可靠，不需要额外设计复杂的固定结构，能有效缩短结构设计阶段的选型周期，也方便生产环节的快速装配。
