铝型材开放式M-ITX机箱承载结构设计

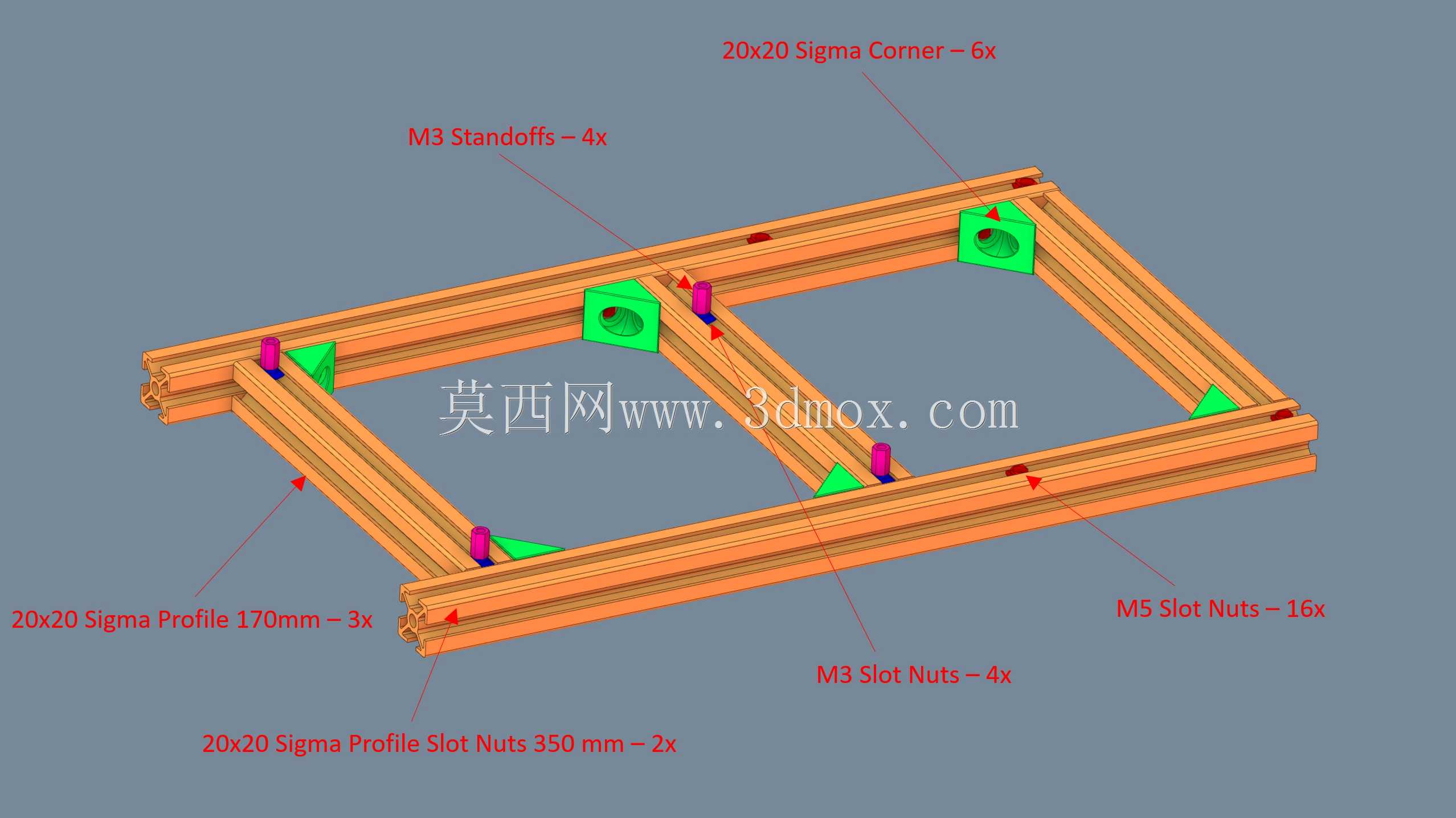

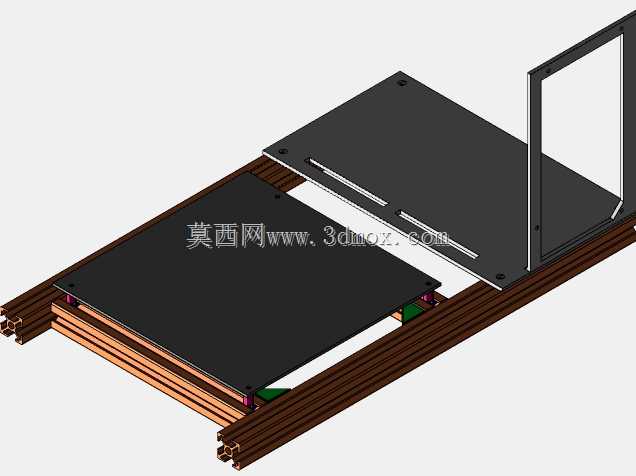

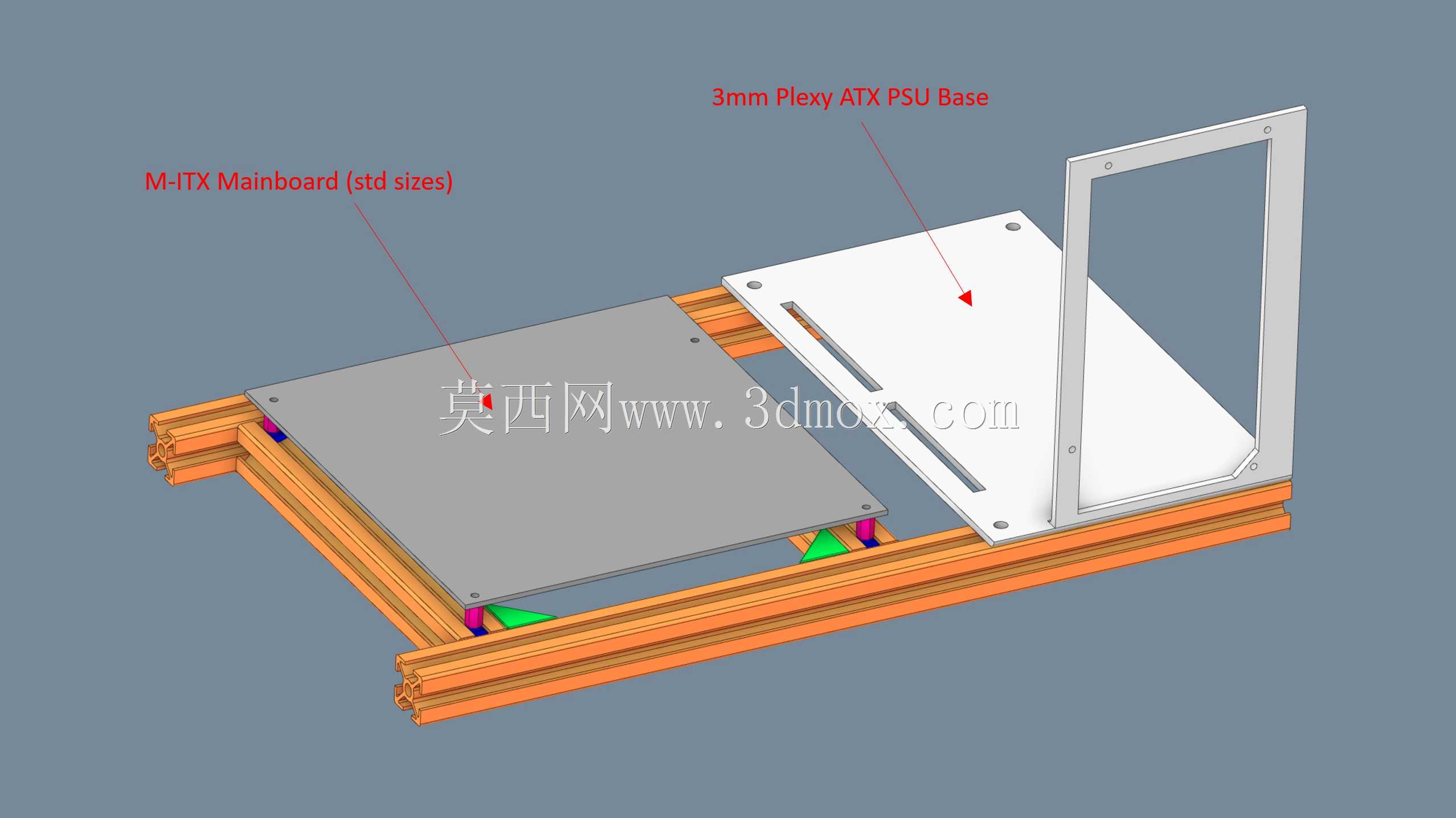

这套开放式M-ITX承载结构，主要面向硬件测试、桌面极简装机、硬件展示类场景使用，区别于传统封闭钣金机箱，完全裸露的结构可以让硬件热量直接散逸到空气中，不存在封闭腔体的积热问题，非常适合长时间高负载运行的硬件调试场景，也能满足DIY玩家展示硬件外观、灯光效果的需求。整体机架采用标准工业铝型材搭建，型材槽口可以直接适配通用的T型螺栓、滑块螺母，不需要额外做焊接或者定制打孔，组装调整的灵活度极高，用户可以根据自身硬件的尺寸，随时调整型材的裁切长度、安装位置，适配不同规格的散热、存储扩展配件。结构上分为两个核心承载区域，一块是M-ITX标准主板安装位，安装孔位完全遵循标准M-ITX主板的孔距规范，预留了主板背面元器件的避让空间，避免安装后主板背面焊点与承托板接触造成短路，承托板边缘做了圆角处理，不会割伤安装线材或者操作人员手部。另一块是ATX规格电源的安装位，采用3mm厚度的 plexy 板材做承托，预留了电源固定的标准孔位，同时开出了电源出线的避让槽，方便电源供电线材的梳理走线，电源安装位与主板安装位的间距经过测算，刚好满足24Pin主板供电线、CPU供电线的最小弯曲半径要求，不会出现线材弯折过度、接口受力的问题。整个结构的安装边界完全围绕M-ITX主板与标准ATX电源的尺寸做规划，整体宽度控制在220mm以内，深度控制在300mm以内，占用桌面空间远小于传统中塔机箱，铝型材底部预留了脚轮或者减震脚垫的安装螺孔，可以根据使用场景选择固定放置或者方便移动的配置。设计上没有做多余的装饰结构，所有板材、型材都直接承担承载功能，显卡安装位目前预留了扩展空间，后续可以根据显卡的长度、厚度，加装铝型材支撑臂，避免长显卡长期使用出现PCB弯曲变形的问题，所有安装孔位都做了沉头处理，螺丝安装后不会突出板材表面，保证结构外观的平整性。
