三菱4G15系列四缸发动机汽缸密封垫片

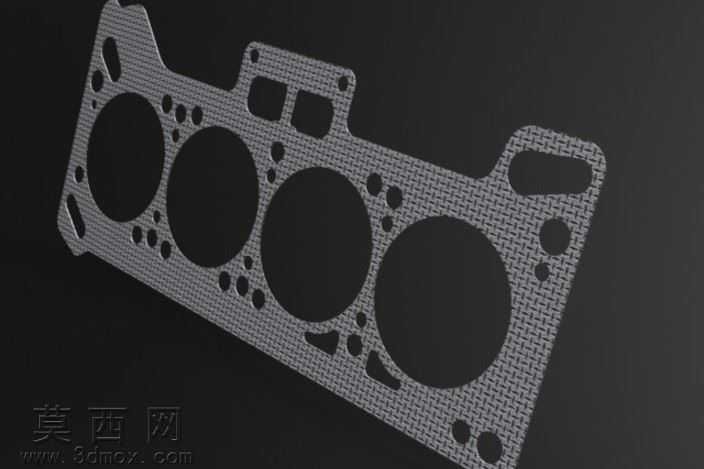

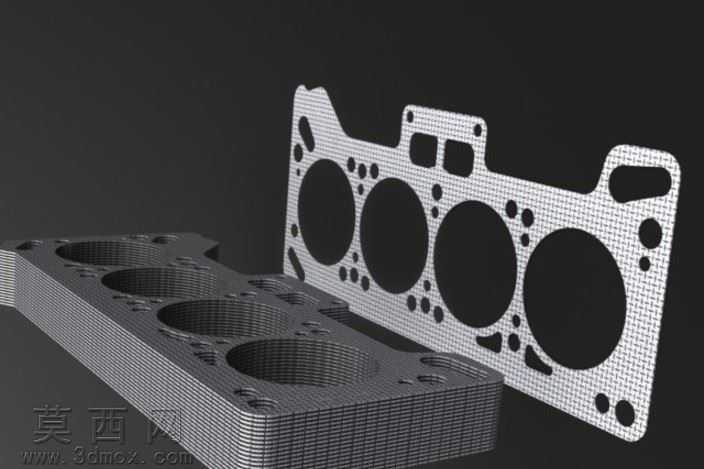

本模型为三菱413/4G154系列四缸SOHC发动机配套的汽缸密封垫片三维建模作品，建模过程严格参照原厂佳兰特车型配套1.3L、1.5L排量发动机的真实尺寸参数完成，整体采用1:1等比例还原，确保各安装孔位、燃烧室开口、流体通道的位置精度控制在工业设计允许的公差范围内。建模阶段首先基于发动机缸体、缸盖的结合面轮廓提取基准曲线，通过拉伸、切除、阵列等基础特征构建垫片的主体基体，针对燃烧室周边的密封筋结构，采用扫描混合特征完成凸起结构的精准塑造，还原金属复合垫片的密封强化结构；对于分布在垫片表面的螺栓过孔、冷却液通道孔、润滑油道孔、定位销孔，均按照实际装配的孔径大小、位置坐标逐一完成特征创建，同时对孔位周边的密封压纹区域做了细节刻画，还原真实垫片的密封辅助结构。材质渲染阶段，针对金属复合汽缸垫的材质特性，调整材质球的金属度、粗糙度参数，模拟出冲压金属板材表面的细微磨砂质感，对密封筋的凸起边缘做了轻微的高光处理，突出结构的立体感；渲染场景采用深灰色哑光背景，搭配柔和的侧上方打光方案，通过主光源勾勒垫片的轮廓结构，辅助光源消除暗部的死黑区域，让垫片表面的孔位排布、筋线结构清晰呈现，同时搭配同系列发动机缸体的局部模型做装配参照，直观展示该垫片的安装适配位置。设计思路上，该模型严格遵循汽车发动机密封件的设计逻辑，完整还原了四缸发动机汽缸垫的核心结构特征，四个等径的燃烧室开口按照直列四缸的排布规律均匀分布，周边的冷却水道、油道孔按照缸体内部的流体通路位置对应设置，螺栓孔的排布完全匹配缸盖螺栓的紧固点位，确保模型可用于发动机结构教学、密封件设计参考、装配工艺演示等场景，模型的结构拆分逻辑清晰，各特征参数可编辑，能够支持后续的结构优化、适配改型等二次设计工作，完整呈现了小排量四缸自然吸气发动机汽缸垫的典型结构特点。
