集成多组截止阀的磁翻板液位测量装置

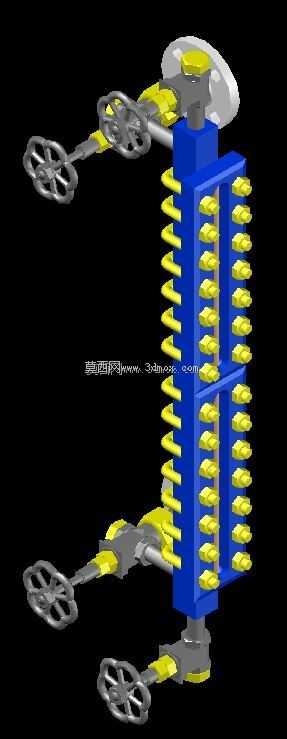

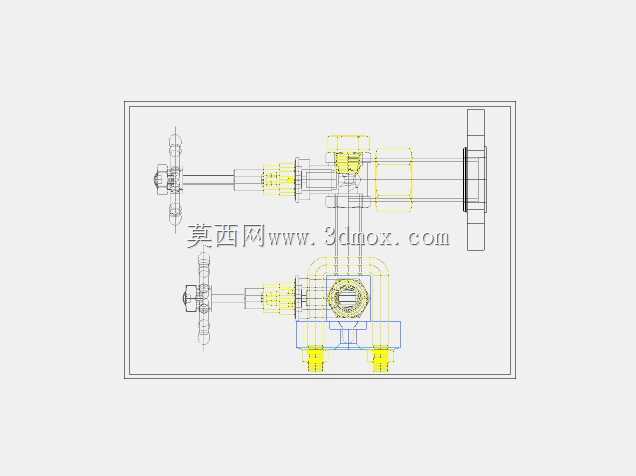

在石化、精细化工、常压储水罐区的现场液位测量场景中，这类集成多组阀门的液位计是储罐侧装液位监测的常用配置，不同于单阀配置的简易液位计，该结构将液位测量主体与多组操作阀组做了集成化设计，省去了现场额外配接旁路阀门的安装工序，能直接对接储罐侧壁的预留接口。从结构设计逻辑来看，主体测量腔采用立式矩形腔体结构，内部内置磁性浮子，腔体外侧排布的黄色彩标翻柱是磁翻板液位计的典型显示部件，浮子随腔体内液位升降时，通过磁耦合作用带动对应位置的翻柱翻转，无需外接电源即可实现现场液位的直观目视读取，适合断电也需维持液位观测的防爆、户外安装场景。设备上集成的多组手轮截止阀分别对应不同的功能通路：上下两组主通路阀门用于切断液位计与储罐本体的连通，方便在不清空储罐的前提下对液位计进行检修、排污、校准操作，侧置的旁通阀组可用于取样、接装远传传感器或者排污泄压，所有手轮均采用轮辐式结构，操作时受力均匀，即使现场戴劳保手套也能轻松完成启闭操作。从安装边界来看，该液位计的法兰接口均设置在阀组末端，安装时需保证主体测量腔的垂直偏差不超过3度，避免浮子在腔体内卡滞影响测量精度，主体测量段的长度对应储罐的有效测量量程，阀组向外延伸的操作空间需预留至少150mm的手轮操作半径，避免安装后手轮被周边管线、护栏遮挡无法操作。设计时将阀组与测量腔体做了一体化刚性连接，相比现场拼接阀组的结构，整体密封点更少，能降低介质泄漏的风险，阀体内的流道做了圆弧过渡处理，减少介质残留与堵塞概率，适合测量洁净水、轻质油品、无强腐蚀性的化工介质，在中小型常压储罐、循环水塔、中间缓冲罐的液位监测场景中适配性较强。结构建模时重点还原了手轮的轮辐细节、翻柱的等距排布特征、阀杆与腔体的连接位置，能直接用于管路布局的干涉检查、安装培训的演示教具，也可作为同类阀组集成式液位计的设计参考模板，帮助设计人员快速核对安装尺寸、阀组操作空间是否满足现场工况要求。
