12V直流轴流散热风扇结构设计

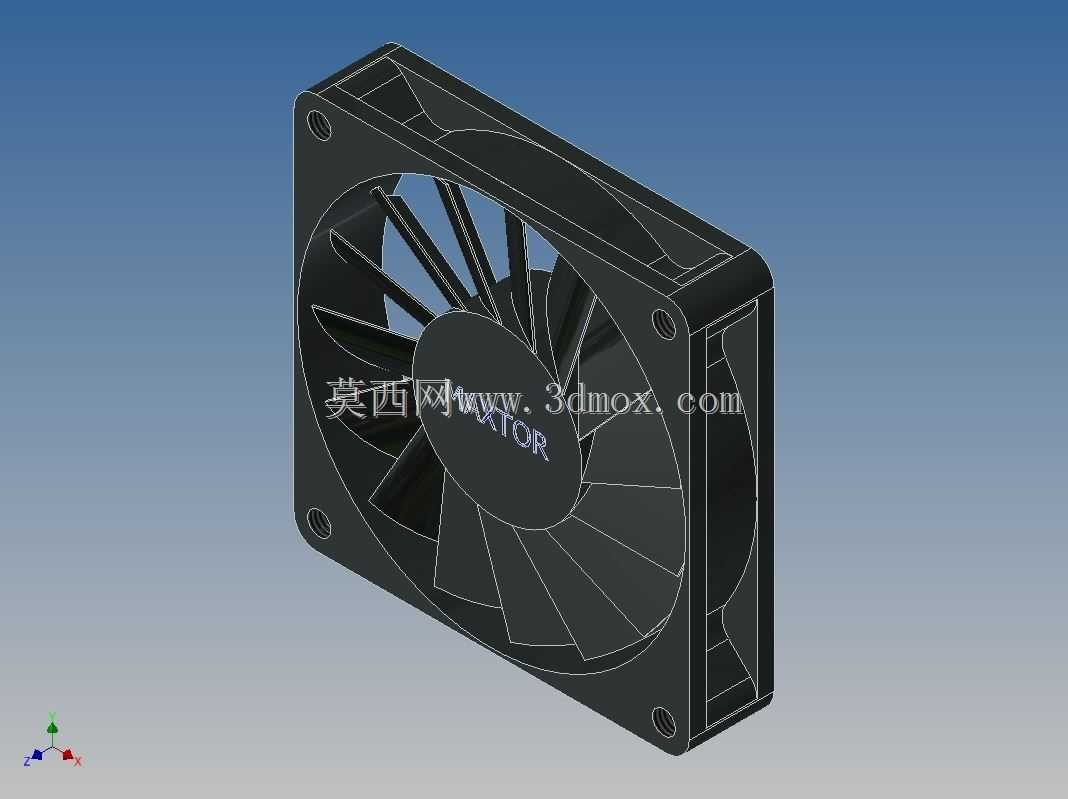

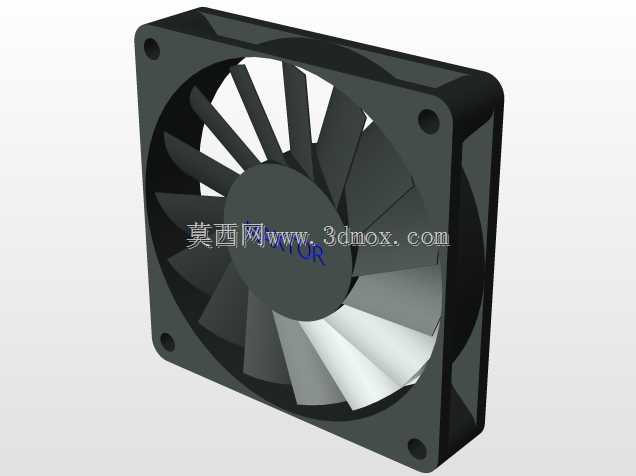

这款12V直流轴流风扇的结构设计，核心围绕小空间强制风冷需求展开，日常在工控机箱、小型服务器、通讯设备、桌面级电子装置、电源模块内部都能见到这类部件的身影，主要作用是通过定向气流带走元器件工作产生的积热，避免设备因温度过高触发降频、元件老化加速甚至热击穿故障。从结构设计逻辑来看，外框采用标准方形安装法兰结构，四个角预留沉头安装孔位，安装时可直接通过螺丝固定在设备的通风面板或者散热鳍片侧，安装孔的孔距、沉头深度都匹配行业通用的安装规范，不需要额外做转接件就能适配多数常规安装位，外框的厚度控制兼顾了结构强度和风道导流效果，框体边缘做了微小的导流倒角，能减少进风侧的气流紊流，降低风噪同时提升送风效率。扇叶部分采用后掠式不等距叶型设计，这种叶型不是随意绘制的曲面，每一片扇叶的安装角、曲率都经过气流模拟调整，一方面能在12V额定供电下保证足够的静压，让气流可以穿透密集的散热鳍片，不会因为风道阻力大出现风量骤降的问题，另一方面不等距的叶型排布可以打散扇叶转动时的固有频率，避免和设备壳体产生共振，降低运行时的异音。中心的轮毂部分集成了电机安装位，轮毂的曲面做了顺滑过渡，能减少中心区域的气流死区，让整个扇面的出风更均匀，不会出现中心无风、边缘风量集中的不均匀问题。扇叶和外框之间预留了均匀的转动间隙，既不会因为间隙过小导致装配公差下出现扇叶擦框的故障，也不会因为间隙过大造成气流回流损失风压。这类风扇的安装边界非常明确，方形外框的边长、整体厚度都遵循行业通用的尺寸系列，选型时只要匹配安装位的孔距、预留的轴向空间，就能直接替换同规格的现有产品，不需要修改设备的原有结构。在实际设备结构设计中，这类风扇的选型往往要匹配设备的整体热耗，这款12V规格的风扇属于中小风量等级，适合热耗在几十瓦级别的密闭或者半密闭设备，安装时一般会在风扇和安装面板之间加贴薄型减震泡棉，一方面可以密封缝隙避免漏风，另一方面可以吸收风扇转动时的微小震动，避免震动传递到设备壳体产生额外噪音。从建模细节来看，整个模型还原了风扇的所有装配特征，包括外框的加强筋结构、安装孔的沉头特征、扇叶的曲面弧度、中心轮毂的标识位，不管是用来做设备的装配干涉检查，还是做散热仿真的结构简化参考，都能直接复用，不需要再额外做结构补全。
