车载头枕式后排影音播放装置结构

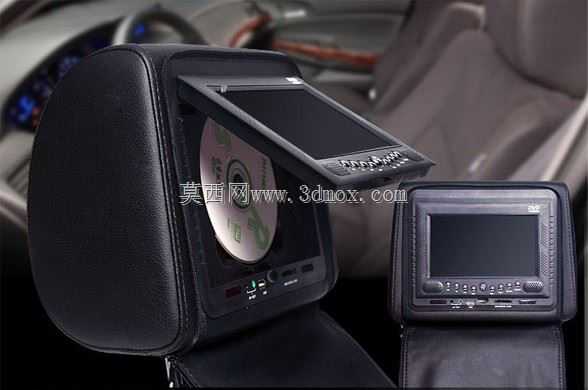

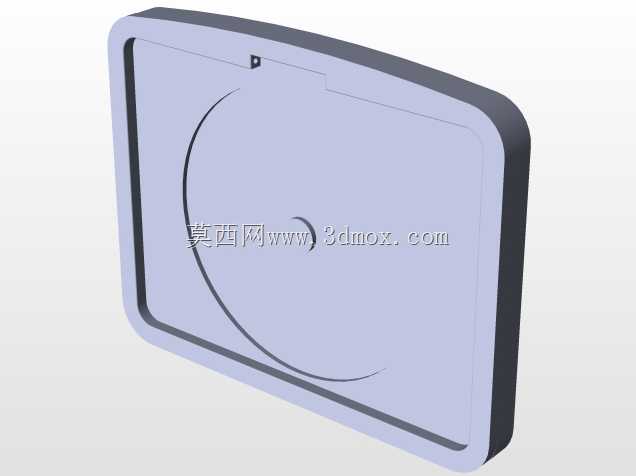

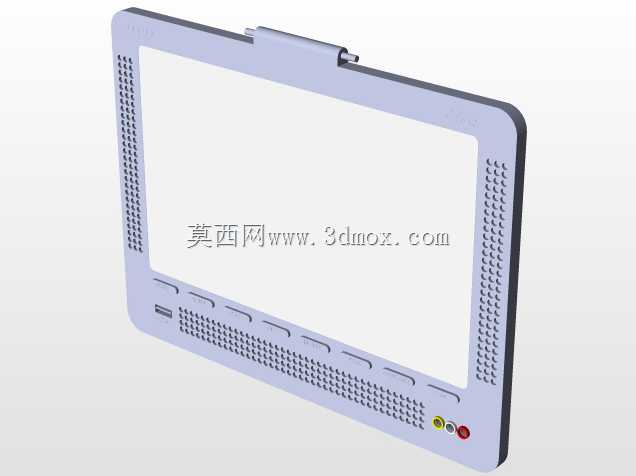

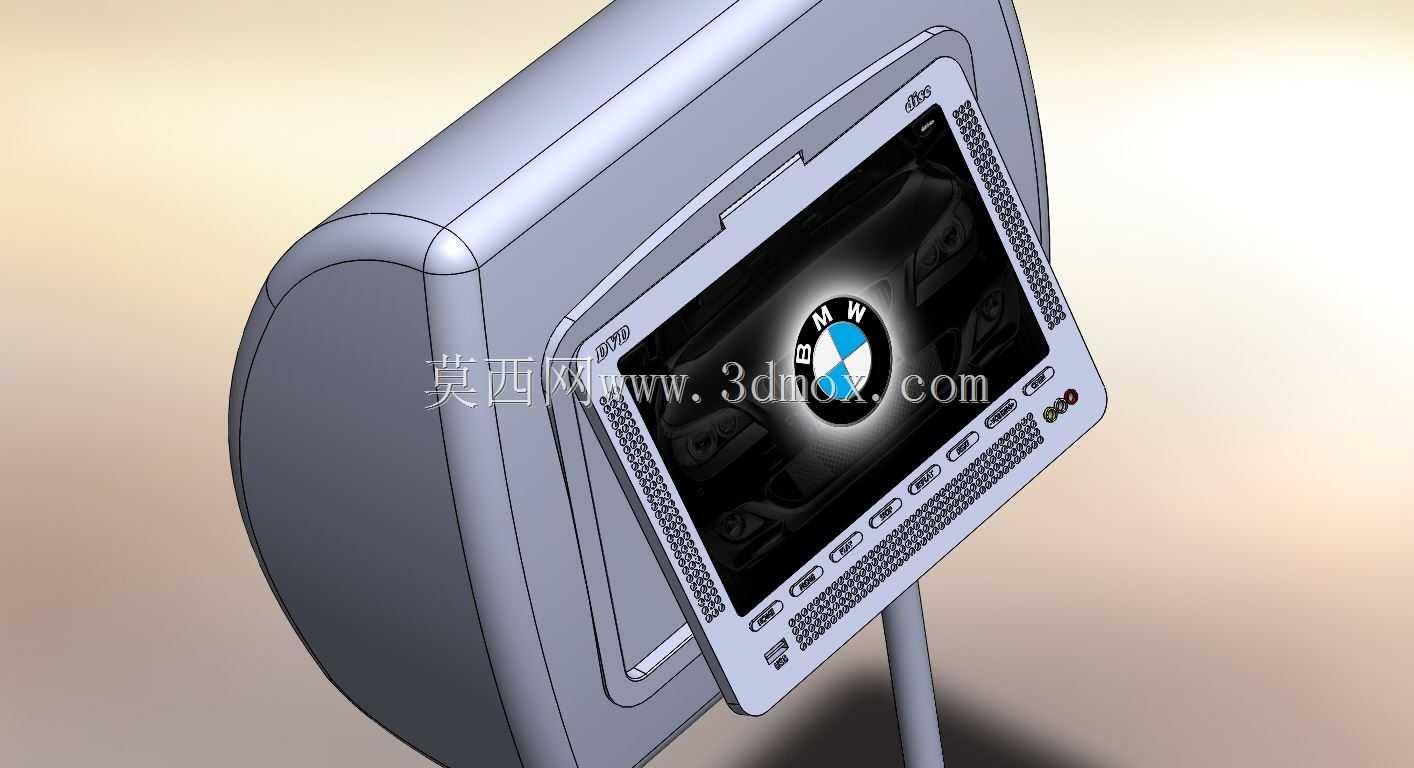

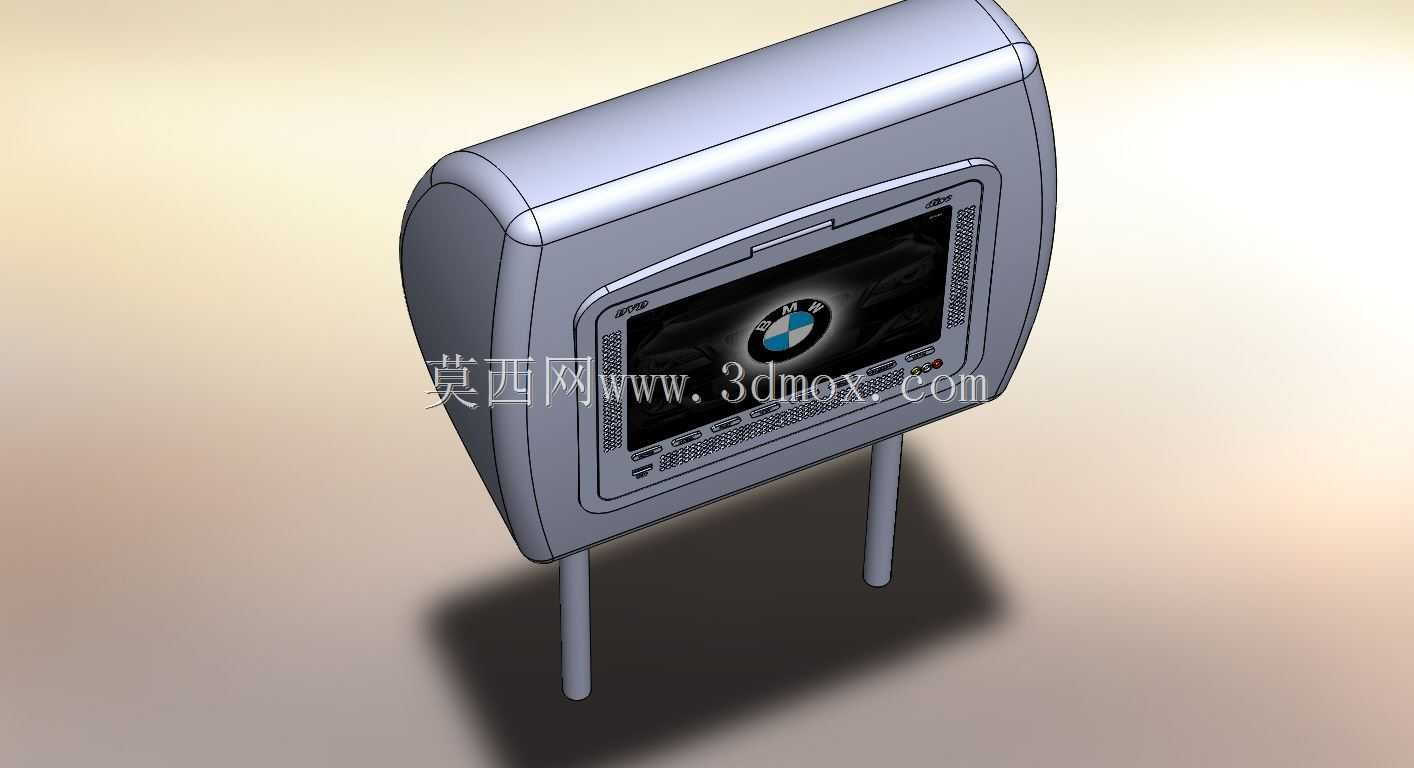

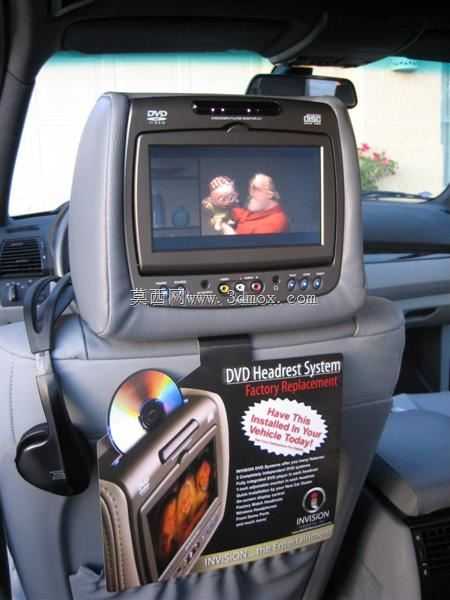

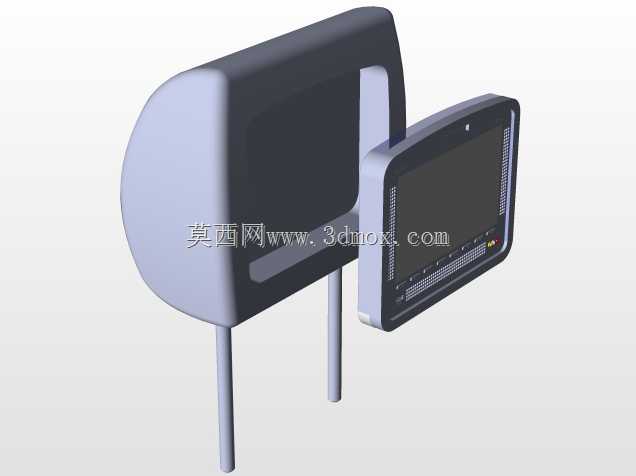

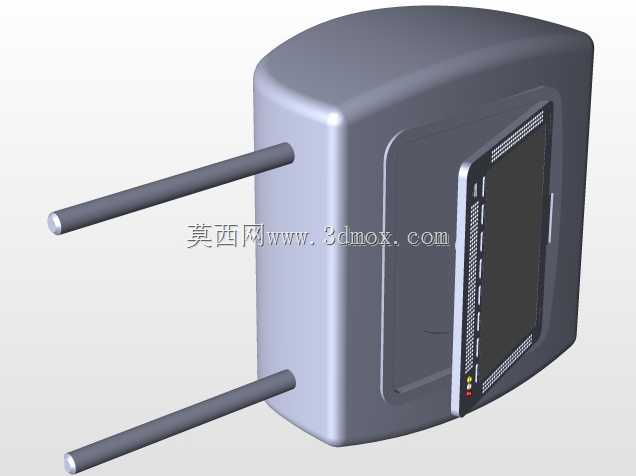

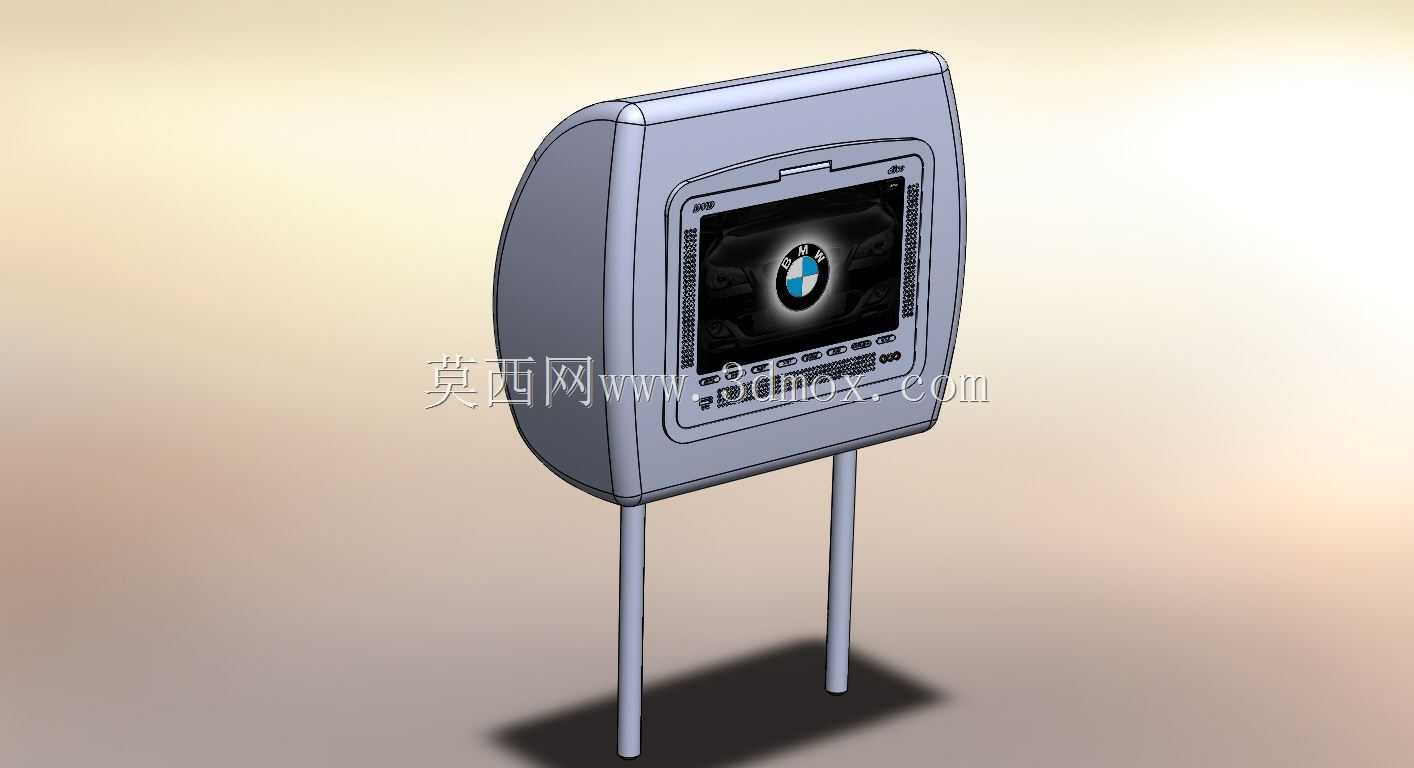

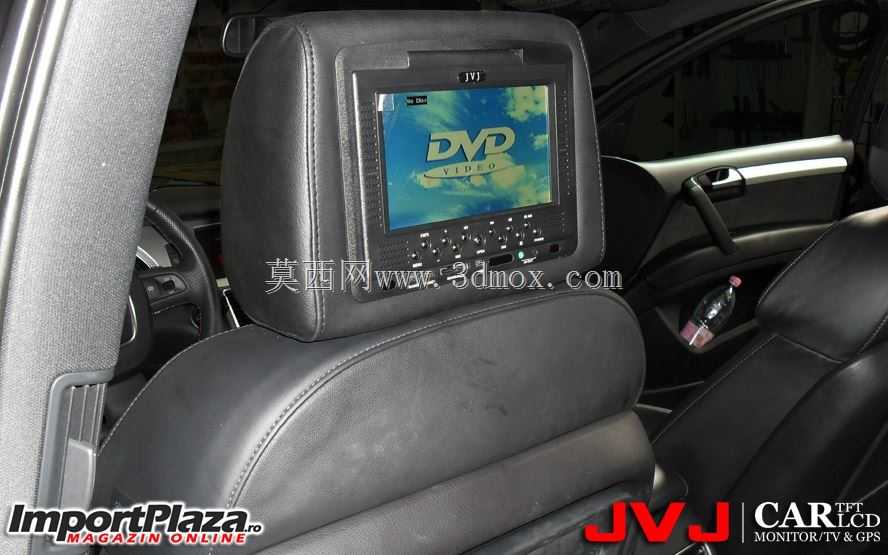

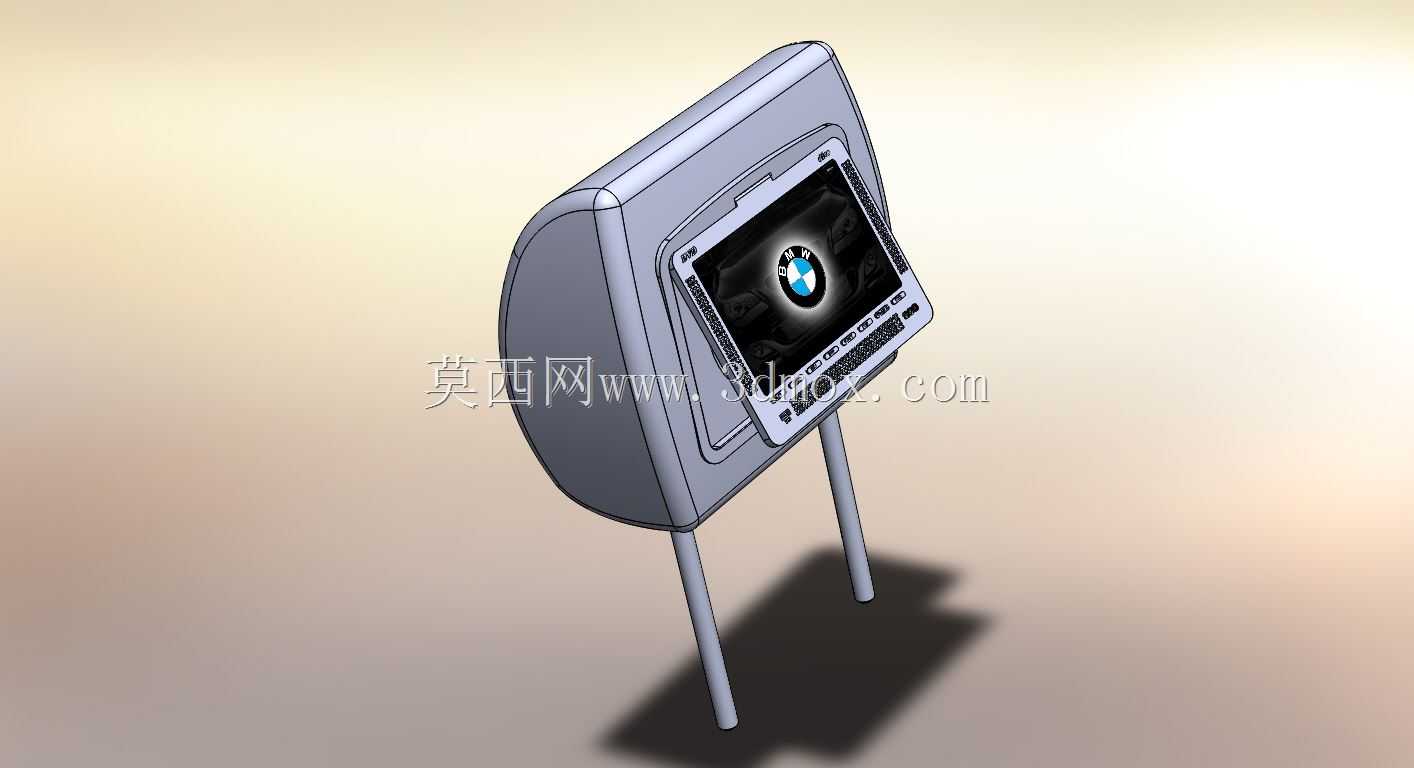

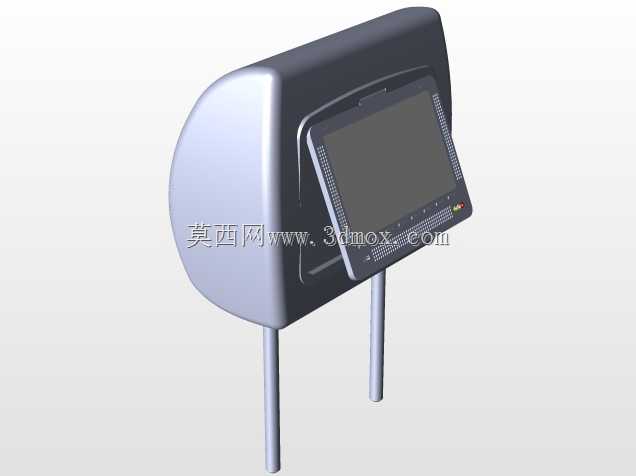

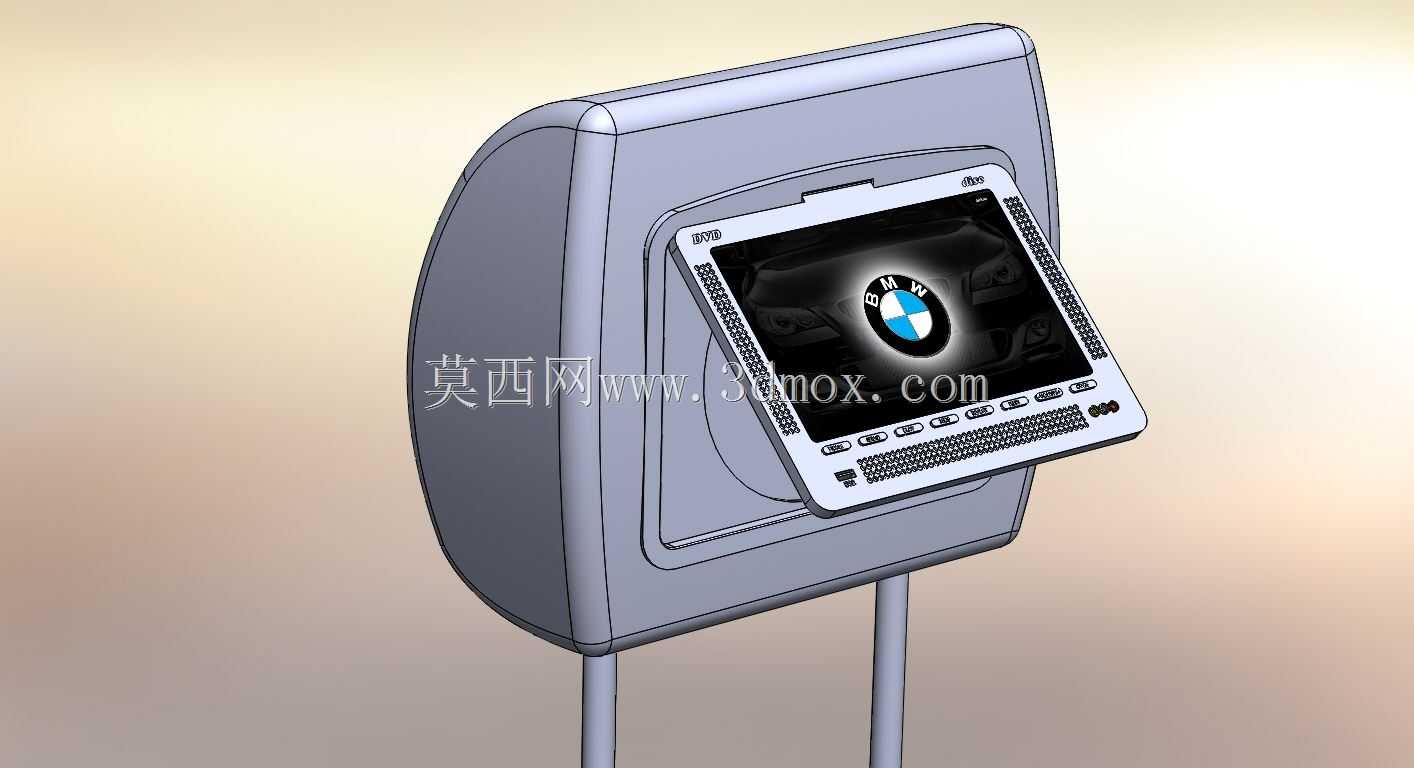

该装置集成于汽车前排座椅头枕内部，主要面向乘用车后排乘员的长途出行影音需求，解决后排乘坐过程中娱乐内容供给不足的问题，常见于家用乘用车、商务接待车辆的后排配置场景，也可作为后装改装配件适配多数常规规格的乘用车主驾、副驾座椅头枕位置。从功能实现层面看，该装置整合了液晶显示模组、碟片读取模块、实体操控按键、音频输出接口，支持DVD格式碟片播放，也可拓展外接音视频输入，部分同类型产品还集成了3.5mm音频接口、USB拓展端口，满足不同乘员的影音接入需求，实体按键布局在屏幕下方区域，按键行程适中，适配行车过程中的盲操作场景，避免触控操作在车辆颠簸时的误触问题。设计过程中首先需要匹配原车座椅头枕的安装边界，常规乘用车头枕的内部支撑骨架间距在120mm-160mm区间，显示模组选用7英寸TFT液晶面板，整体外壳轮廓贴合头枕的弧形包覆面，不会突出头枕原有轮廓过多，避免后排乘员上下车时发生磕碰，外壳边缘做了R3以上的圆角过渡，表面采用哑光磨砂纹理处理，减少车内光线反射对显示效果的干扰，同时避免亮面材质长期使用后的划痕残留问题。安装结构上，装置背部预留了与头枕支撑杆匹配的固定卡扣位，不需要破坏原车座椅的发泡层与包覆面料，后装场景下可直接替换原有头枕，或者通过卡扣固定在原有头枕的正面区域，接线端沿座椅靠背内部走线连接车载供电回路，供电电压适配乘用车12V直流供电标准，内部电路做了防浪涌保护，避免车辆启动时的电压波动损坏电路元件。结构设计阶段需要重点考虑头枕的被动安全属性，装置整体重量控制在800g以内，避免头枕重量过大影响追尾事故中的颈部保护效果，外壳材质选用阻燃ABS工程塑料，满足汽车内饰件的阻燃等级要求，屏幕表面覆盖硬质亚克力防护层，防止碰撞过程中屏幕碎裂产生二次伤害。散热结构设计在装置的上下两侧，采用被动散热格栅布局，没有内置散热风扇，避免运行过程中产生额外噪音影响车内静谧性，内部碟片读取模组做了减震固定处理，通过橡胶减震垫与外壳连接，抵消车辆行驶过程中的颠簸震动，避免碟片读取卡顿、光头过早损坏的问题。
