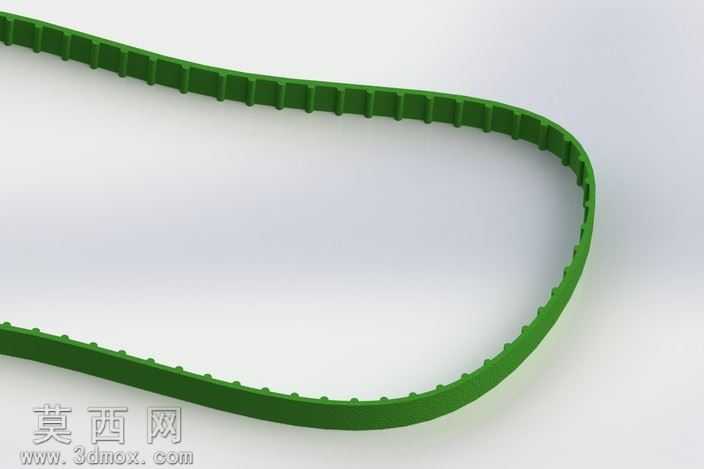

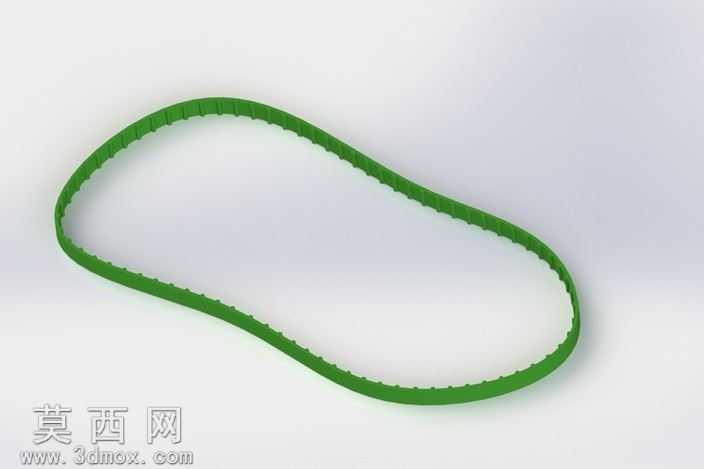

闭合式环形齿形同步传动带三维设计

本同步带三维模型采用SolidWorks软件进行参数化建模，建模过程严格遵循同步带实际生产的尺寸规范，先通过草图绘制同步带的闭合环形轮廓路径，再基于齿形的标准节距、齿高、齿根圆角参数绘制单齿截面轮廓，通过沿路径阵列的方式生成整圈均匀分布的啮合齿结构，同时对带体的基带厚度、齿顶过渡圆角、齿根应力释放槽进行精细化建模，还原真实同步带的结构细节。材质设置上，模型赋予了高饱和度的绿色聚氨酯材质，调整了材质的漫反射粗糙度、高光反射强度参数，模拟橡胶类同步带表面略带哑光的质感，同时对齿面与带背的材质做了细微区分，齿面添加轻微的磨砂纹理效果，还原实际使用中齿面啮合产生的细微质感差异，渲染阶段采用柔和的影棚布光，通过多角度光源照射凸显带体的环形弯曲形态与齿形的立体结构，避免阴影过重遮挡齿部细节。结构设计上，该模型为无端闭合环形同步带，带体内侧的等距齿形可与同步带轮的齿槽精准啮合，实现无滑差的同步传动，建模时特意还原了带体自然弯曲的松弛形态，而非生硬的拉直状态，能够直观展示同步带柔性传动的特性，带体的齿形参数符合常用的圆弧齿同步带规格，齿距均匀、齿形规整，可直接用于传动机构的装配模拟，验证带轮与同步带的啮合间隙、包角范围等装配参数。设计思路围绕工业常用传动场景展开，摒弃了不必要的细节冗余，在保证齿形、带体厚度、环形轮廓等核心结构准确的前提下，控制模型的面数在合理范围，既可以用于机械设计课程的传动结构演示，也可以导入自动化设备、输送机构的装配体中完成整机的传动布局设计，模型的参数化特征支持后续修改齿距、带宽、带长等参数，快速适配不同传动功率、不同中心距的传动场景需求，为传动系统的设计验证提供可靠的三维数字模型支撑。
