钢丝线材自动切削机原型结构设计

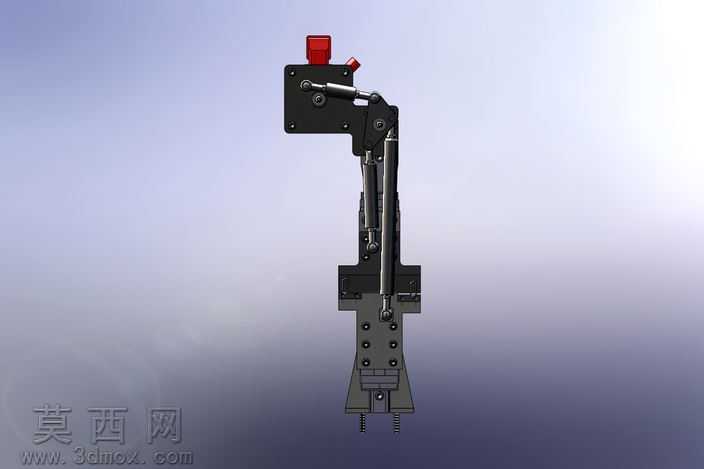

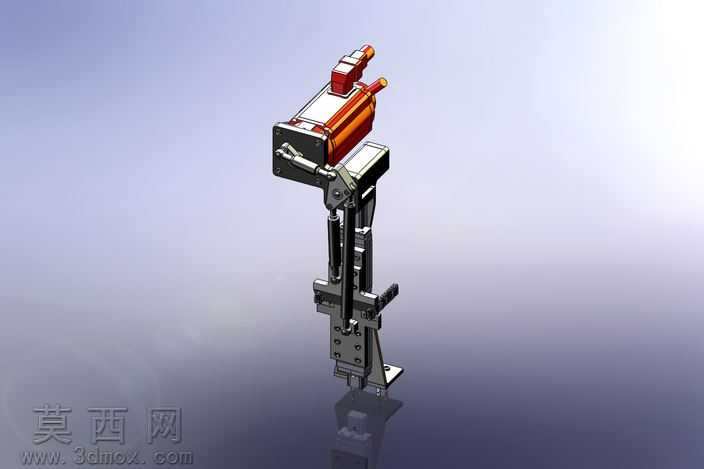

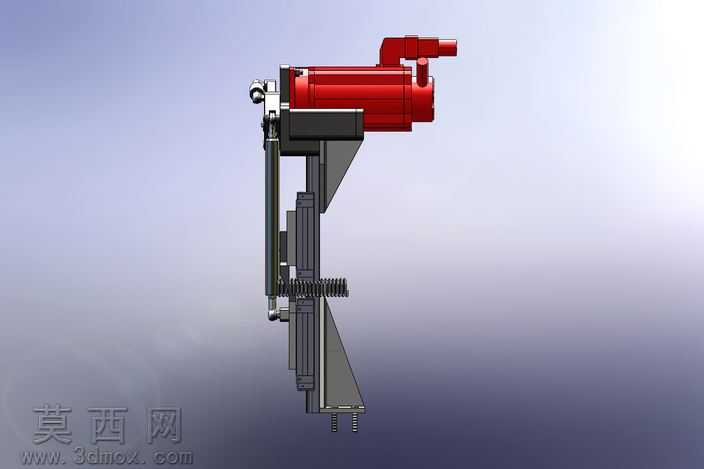

本模型为钢丝线材专用切削机的原型设计方案，采用三维建模软件完成全参数化结构搭建，整体以立式布局为核心设计思路，将驱动单元、执行裁切单元、线材导向定位单元沿垂直轴线依次排布，最大化压缩设备横向占用空间，适配小型线材加工工位的紧凑安装需求。建模过程中对各功能模块做了独立的装配体拆分，顶部的动力驱动模块采用气动执行元件作为动力源，建模时还原了气缸的缸体、端盖、活塞杆、进出气接口的完整结构，表面赋予磨砂金属与亮面塑料的分层材质，通过渲染参数调整区分不同部件的质感差异；中部的传动连接模块设计了铰接式杠杆传力结构，建模时精准还原了销轴连接的配合间隙、摆臂的加强筋结构，材质上采用调质钢材的哑光金属质感，渲染时添加了细微的表面纹理模拟实际机加工的表面粗糙度；下部的裁切执行与线材定位模块，设置了可调式线材导向槽、固定式裁切刀座与活动切刀，建模时还原了刀头的刃口角度、导向槽的定位腰型孔、底座的安装固定孔位，其中裁切刀部分赋予高速钢的高反光金属材质，导向与固定结构赋予45号钢的喷砂质感，底座部分做了发黑处理的深色材质渲染。整体模型在装配阶段完成了全局干涉检查，确保各运动部件在裁切行程内无碰撞卡滞，设计思路上针对细钢丝裁切的工况，优化了传力杠杆的力臂比例，在同等气缸推力下可获得更大的裁切力，同时导向槽采用快拆式结构设计，可快速更换不同规格的导向套以适配不同线径的钢丝加工需求，原型阶段预留了传感器安装位，可后续升级为全自动送料裁切的自动化机型，渲染阶段采用渐变浅灰背景搭配软阴影效果，清晰呈现设备的整体结构与各部件的装配关系，直观展示该切削机的工作原理与结构特点。
