卧式弯脚色环圆柱电阻器三维结构

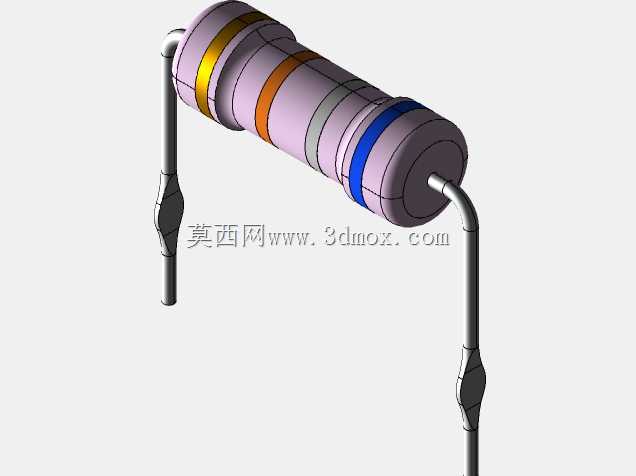

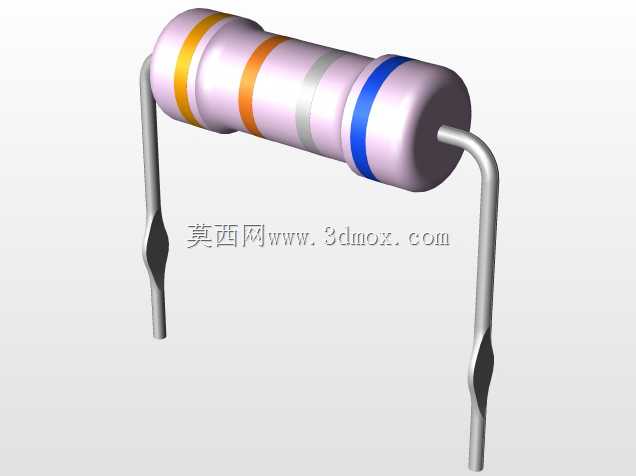

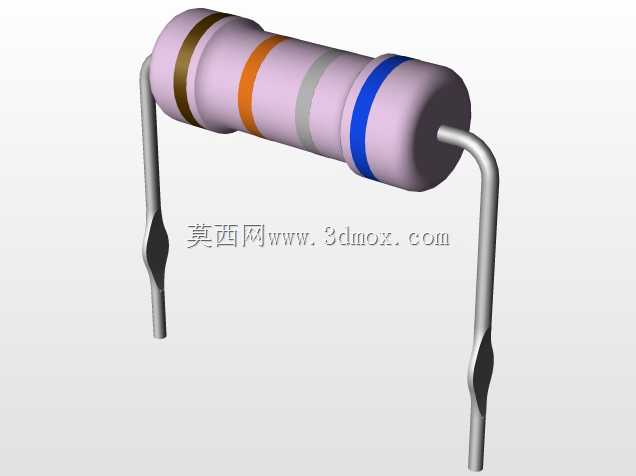

在各类电子控制板、电源模块、工业测控设备的PCB板级设计中，插件式圆柱电阻是应用极为广泛的被动元件，这类元件的三维建模精度直接影响到PCB装配干涉检查、结构布局验证、整机布线仿真的最终效果，很多刚接触板级结构设计的工程师容易忽略这类分立元件的安装边界建模，往往只绘制简化的圆柱本体，遗漏引脚弯折段的实际尺寸，导致后续样机装配时出现引脚顶壳、元件与相邻接插件干涉、波峰焊时引脚过短上锡不良等问题。这款弯脚色环圆柱电阻的建模完全贴合实际量产元件的尺寸规范，本体直径控制在5.5mm，本体长度为15mm，引脚采用卧式弯折成型，两个引脚的安装间距为20mm，元件安装后距离PCB板面的高度为10.2mm，建模时完整还原了引脚根部的应力释放弯折结构，也就是实际元件引脚靠近本体位置的加粗缓冲段，这个结构在很多简化模型中被省略，但在做抗震仿真、引脚疲劳强度校核时是必不可少的细节，工业场景下使用的板卡往往要承受振动、温度循环冲击，引脚的应力缓冲结构直接决定了元件的长期焊接可靠性。从设计思路上看，这类卧式插件电阻的建模需要优先锁定安装基准，也就是两个引脚的中心线位置，这是PCB封装设计的核心定位基准，本体的色环标识按照常规四色环电阻的标注位置做了还原，方便在整机BOM可视化核对时快速识别元件参数，不需要点开属性面板就能快速区分同封装不同参数的电阻。在实际设备应用中，这类电阻常被用作限流、分压、负载匹配，在工业变频器、伺服驱动器、低压配电控制板、老式家电控制板上都能看到同结构的元件，建模时还原的引脚弯折角度完全符合量产时的成型规范，引脚伸出本体后的垂直段长度、弯折处的圆角半径都按照行业通用的加工公差做了还原，不会出现模型引脚过直无法插入PCB安装孔、或者弯折半径过小导致实际加工时引脚断裂的问题。做结构评审时，用这个模型可以直接模拟元件在PCB上的安装状态，核对元件上方的结构件预留空间是否足够，相邻的电解电容、接线端子、功率器件之间是否留有足够的安全爬电距离，尤其是在做高压板卡设计时，电阻本体与周边元件的间距直接关系到安规距离是否达标，精准的三维模型能大幅减少样机打样后的整改次数，避免因为元件尺寸建模偏差导致的整板结构返工。很多工程师在做板级建模时习惯调用通用的电阻模型，往往忽略不同功率等级的电阻本体直径、引脚线径、安装高度的差异，这款模型对应特定的安装尺寸边界，适配对应功率等级的电阻选型验证，引脚末端的锥度也还原了实际元件引脚的可焊性处理结构，在做装配工艺仿真时，可以模拟引脚插入焊盘后的伸出长度，核对波峰焊时的引脚剪脚工艺参数是否合理。
