TO-3P封装BTA41600双向晶闸管三维结构

这款BTA41600双向晶闸管采用行业通用的TO-3P封装结构，在工业控制场景中应用覆盖范围极广，常见于交流调压模块、电机软启动电路、固态继电器核心单元、工业加热温控回路、照明调光系统等需要交流功率通断控制的电气回路中，作为核心功率开关器件承担大电流通断、相位调压的核心功能，可在交流回路中实现无触点开关动作，相比传统机械触点继电器具备开关速度快、无电弧、寿命长、抗震动性能优异的特点。

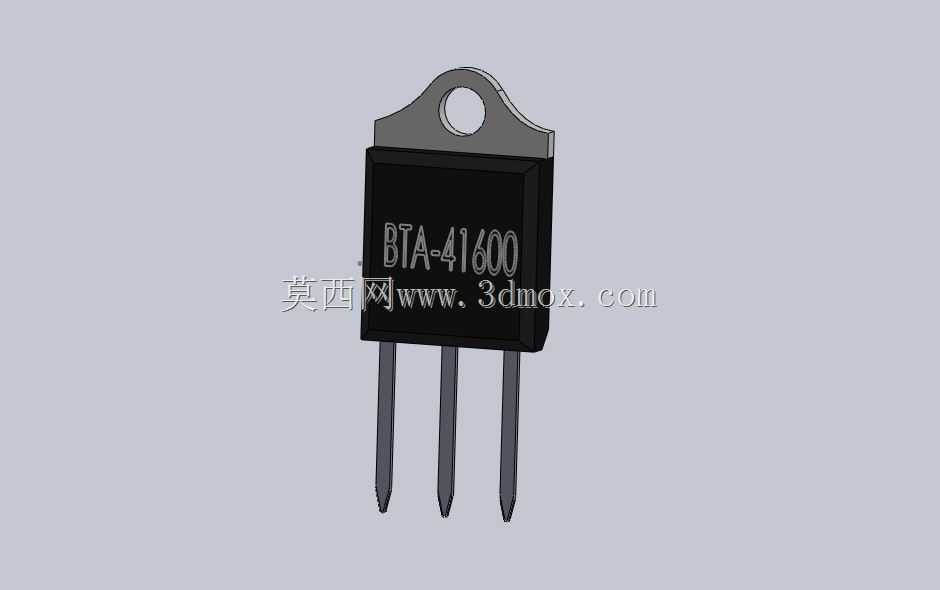

从结构设计层面来看，该器件的三维建模完全还原实物的安装与电气边界：顶部的固定安装孔为标准M3螺丝适配尺寸，安装孔中心到塑封本体顶部的距离、塑封本体的长宽厚尺寸均严格遵循TO-3P封装的行业通用规范，可直接适配市面上绝大多数标准散热片的安装孔位，建模时特意还原了金属散热基板与塑封本体的装配公差间隙，避免结构装配时出现干涉问题。三根引脚的中心间距、引脚直径、引脚伸出长度均按照实物 datasheet 标称尺寸还原，引脚根部做了圆弧过渡处理，还原实际生产过程中引脚与塑封本体结合处的应力释放结构，在PCB Layout设计时可直接调用该模型进行器件布局，提前验证引脚与焊盘的匹配度、器件与周边元件的安全电气间隙，避免生产时出现插件干涉、绝缘距离不足的问题。

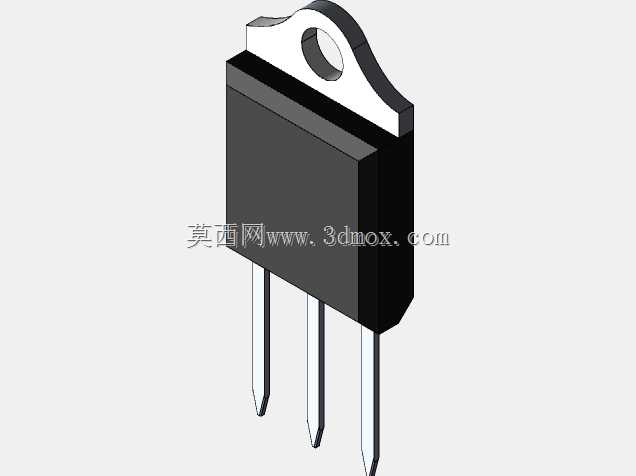

建模过程中对器件的细节还原也贴合工程实际需求：金属散热基板的表面粗糙度特征、塑封本体表面的丝印标识区域、引脚表面的哑光镀锡质感都做了对应呈现，在做整机设备的三维布线、结构装配校验时，可直观呈现器件装配后的真实状态，方便结构工程师评估散热片安装空间、绝缘片放置位置、接线端子与周边结构的安全距离。在大功率应用场景中，该器件必须搭配对应规格的铝制散热片使用，建模时预留的安装孔位可直接匹配标准散热片的装配位置，工程师在做热仿真前置的结构装配时，可直接将该模型与散热片模型组合，验证安装孔的同轴度、器件与散热片的贴合面平整度，避免实际装配时出现螺丝孔错位、器件与散热片贴合不严导致热阻超标的问题。

从电气适配角度来说，该模型的引脚排布严格遵循TO-3P封装双向晶闸管的引脚定义顺序，从正面观察时引脚依次对应主电极T1、主电极T2、门极G，在做三维电气布线时可直接对应接线走向，避免出现接线错误的问题。塑封本体的边缘做了微小的倒角处理，还原实际注塑生产时的脱模倒角特征，没有尖锐直角结构，更贴近实物的生产工艺特征，在做产品外观渲染、装配工艺动画制作时可直接使用，无需二次修改结构细节。
