5W10RJ轴向引线水泥电阻三维结构

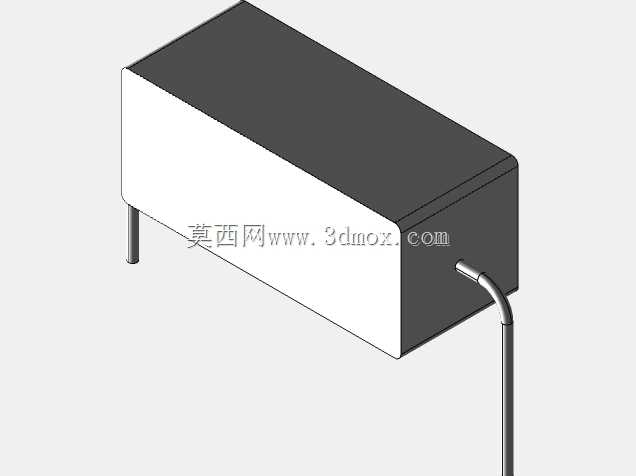

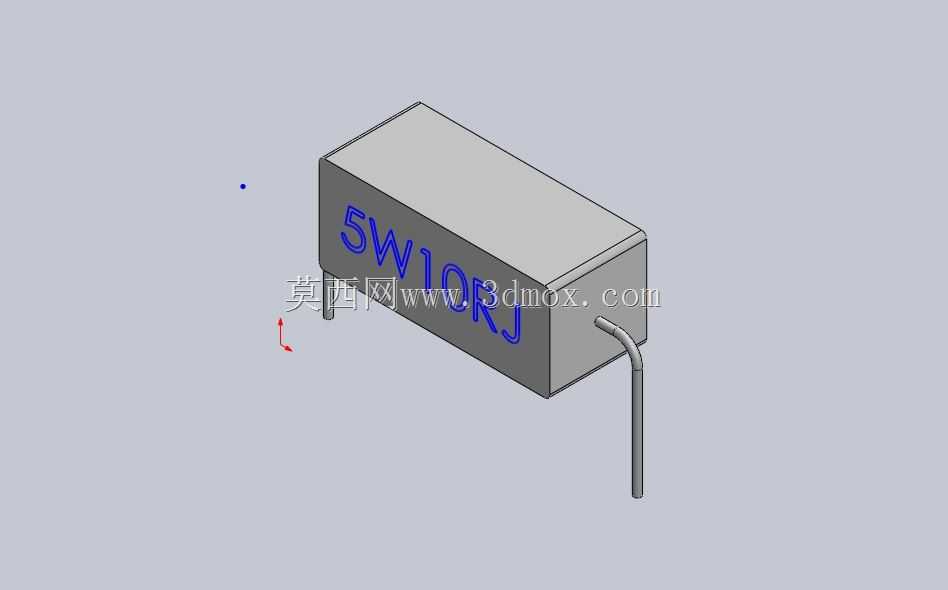

　　做了十几年结构设计，经手的电路板、电控柜三维布局项目里，功率电阻的占位建模从来不是小事，尤其是5W功率等级的绕线水泥电阻，很多新手建模时容易忽略引脚折弯半径、本体安装间隙的细节，最后打样组装时要么引脚穿不进PCB孔，要么本体和周边电容、接线端子挤在一起留下散热隐患。这款5W10RJ电阻的三维结构，完全还原了量产实物的尺寸边界，长方体陶瓷封装本体的棱角做了微小的倒角处理，没有生硬的直角结构，和实际生产中水泥封装的脱模工艺特征完全匹配，本体表面的标识区域做了平整的字符印刷面，还原了实物的丝印位置特征。

　　从实际应用场景来看，这类5W功率的10Ω电阻，常被用在小功率电源的限流回路、工控板的浪涌吸收回路、小型电机驱动的能耗制动回路里，工作时会持续产生热量，所以建模时特意保留了本体和安装面之间的间隙设计——两根轴向引线从本体两端引出后，不是垂直于本体端面直接伸出，而是做了符合行业通用规范的90度折弯，折弯处的圆弧半径完全匹配量产电阻的引脚加工尺寸，既保证引脚穿过PCB焊盘时的对位精度，也能让电阻本体和PCB板面之间留出2mm左右的散热间隙，避免工作时电阻本体的高温直接烘烤PCB板材，长期使用下出现板材碳化、焊盘脱落的问题。

　　设计建模时，没有把引脚做成简单的直杆结构，而是还原了金属引线的拔模斜度，引脚末端做了微小的倒角，模拟实际元件引脚的切脚工艺特征，方便在虚拟装配时模拟插件工序的穿板过程，提前排查焊盘孔径不匹配、引脚间距偏差的问题。本体的尺寸比例严格参照行业通用的5W水泥电阻封装规格，长度、宽度、高度的比例和实物完全一致，在做电控柜内部布局、PCB板级堆叠设计时，可以直接调用这个模型做干涉检查，不需要反复调整占位块的尺寸。

　　很多工程师在做电路相关的三维布局时，习惯用简化的方块代替功率电阻，最后组装时才发现电阻本体高度超标，和上盖、散热片产生干涉，或是引脚折弯位置不对，和周边的贴片元件产生空间冲突。这个模型把实际装配中需要关注的所有边界都做了还原：本体两端的引线伸出长度、折弯后的引脚中心距、引脚的线径尺寸，都和量产实物保持一致，甚至连本体表面的细微磨砂质感都做了对应呈现，在做产品渲染、装配说明书制作时，不需要额外调整材质参数就能得到贴近实物的视觉效果。

　　从安装适配的角度来说，这款电阻的模型考虑了两种常见安装方式的边界：一种是直接插件焊接在PCB上，此时引脚的折弯高度、跨距完全匹配常规2.54mm网格系统的焊盘布局；另一种是通过引线悬空固定在支架上，模型保留了引线的足够长度参数，可以根据实际安装需求调整折弯位置，不会出现模型尺寸和实物偏差导致的支架开孔错位问题。在做散热仿真前处理时，这个模型的本体体积、表面积参数和实物一致，导入仿真软件后不需要额外修正几何特征，就能直接赋予材料参数计算热流密度，评估不同安装位置下的电阻温升情况，避免因为模型简化导致仿真结果出现偏差。

　　日常选型建模时，这类分立功率元件的模型精度，直接影响整个产品的结构可靠性，很多小厂做的电源产品返修率高，往往就是在这些不起眼的元件布局上没留够余量，要么电阻贴板太近烤坏PCB，要么引脚应力太大长期震动后出现焊盘开裂。这个三维结构完全规避了这些建模常见的疏漏，把实际生产、装配、使用中需要关注的结构细节全部还原，不管是做板级设计、整机布局，还是做教学演示、装配工艺模拟，都能直接调用，不需要二次修正尺寸。
