插片式快接导电连接端子结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:252141
  • 插片式快接导电连接端子结构设计
  • 插片式快接导电连接端子结构设计
  • 插片式快接导电连接端子结构设计

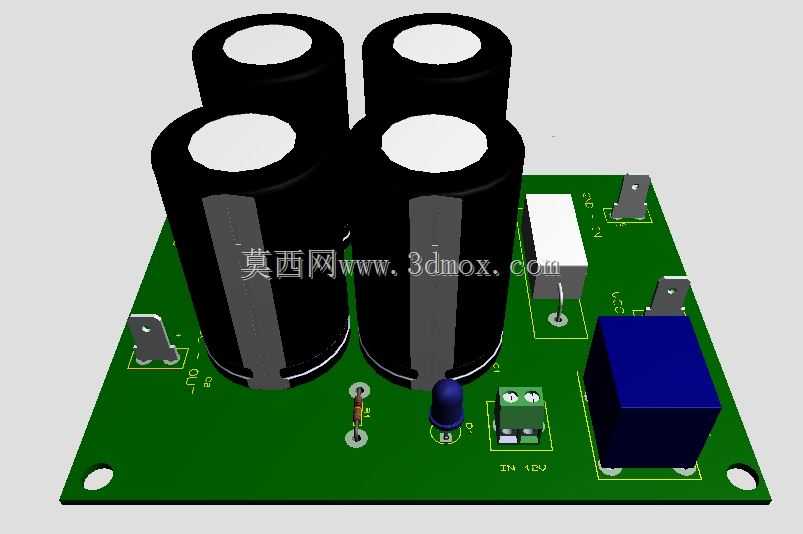

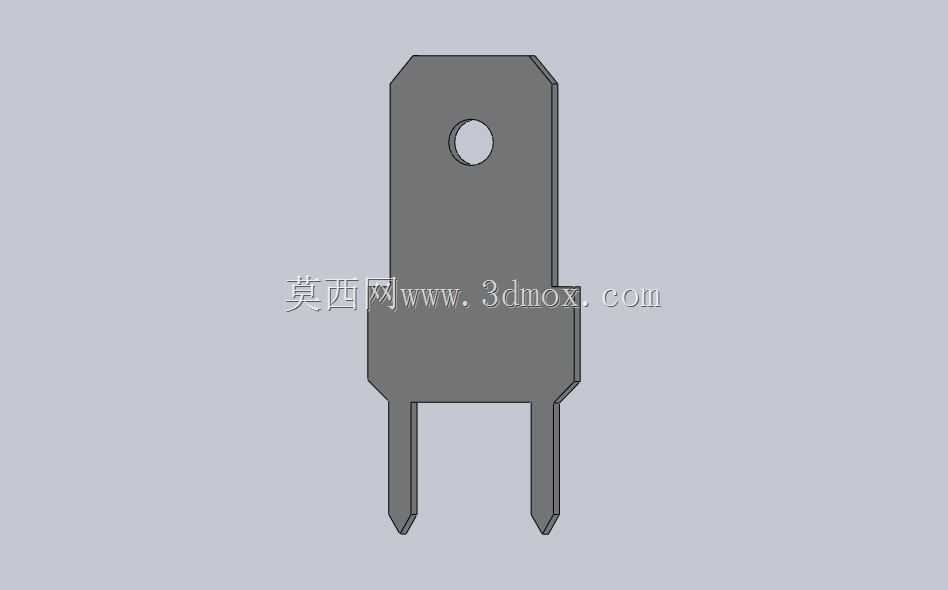

这类插片式快接端子是低压电控回路里最常见的导电连接件之一,日常在消费电子内部布线、工业控制柜二次回路、小型家电电源接驳、车载低压线束端都能见到它的身影,核心作用是实现导线与导电基座之间的快速插拔导通,省去螺丝锁付、焊接的繁琐工序,大幅提升批量装配的作业效率。从结构设计来看,该端子采用一体化冲压成型结构,主体为扁平插片段,上部预留的圆形通孔是定位锁止孔,装配时对应基座上的防脱凸台卡入该孔,可避免插拔受力或设备振动时端子松脱移位,保障导电接触的可靠性;下部的双插脚为压接端,使用时剥除导线端部绝缘层后,将线芯置入两脚之间通过专用压接钳压合,即可实现导线与端子的牢固机械结合与低电阻导电连接,双叉式的插脚设计相比单脚压接,能包裹更大范围的线芯,压接后抗拉力更强,不易出现线芯脱落的问题。端子整体外形做了切角导向处理,插片端部的斜角设计能在插入对应母端护套时自动找正,无需刻意对准即可顺利插入,降低一线装配人员的操作难度,也能减少硬插导致的插片变形、母端弹片损坏的不良率。安装边界方面,这类端子的厚度通常根据额定载流能力匹配,常规10A载流规格的端子厚度在0.5-0.8mm区间,插片宽度适配行业通用的6.3mm、4.8mm等标准母端规格,压接端的尺寸适配0.5-2.5平方毫米的多股铜芯导线,可覆盖绝大多数低压小功率回路的接线需求。设计时需要重点关注几个细节:一是插片表面的平整度,若冲压后存在翘曲、毛刺,会导致插入后接触面积不足,通电时局部温升过高,埋下烧蚀隐患;二是压接脚的折弯角度,角度偏差过大会导致压接时线芯压合不紧实,长期使用后接触电阻上升;三是定位孔的位置精度,孔位偏移会导致防脱结构失效,受外力拉扯时容易出现端子脱出的故障。实际选型应用时,需要根据回路的额定电流、适配导线线径、配套母端的规格匹配对应尺寸的端子,同时要确认端子的基材材质与表面镀层,常规场景用镀锡铜基材即可兼顾导电性能与抗氧化能力,在高湿、高腐蚀的特殊工况下,则需要选用镀镍或者镀金层的端子来提升环境耐受能力。
