KBPC5010单相整流桥三维结构建模

　　在工业电气控制、电源转换类设备的结构布局设计中，单相整流桥是交流转直流回路里的核心功率器件，KBPC5010作为方桥封装的大电流整流器件，常被应用在开关电源前端整流、直流电机驱动供电、工业充电器主回路、电焊机整流单元、低压配电整流模块等场景中，这类器件的三维建模精度，直接影响到PCB布局、散热结构设计、安装工位避让的实际落地效果。

　　从实际使用的功能特性来看，KBPC5010整流桥内部集成了四颗整流二极管组成单相全桥整流电路，额定正向整流电流可达50A，反向耐压峰值为1000V，能够直接将工频单相交流电转换为脉动直流电，后续搭配滤波电容即可为后级电路提供稳定的直流供电，相比分立二极管搭建的整流电路，方桥封装的集成器件能够大幅减少PCB板上的焊接点位，降低回路布线的杂散电感，同时缩小整体安装占用空间，提升整流回路的可靠性。

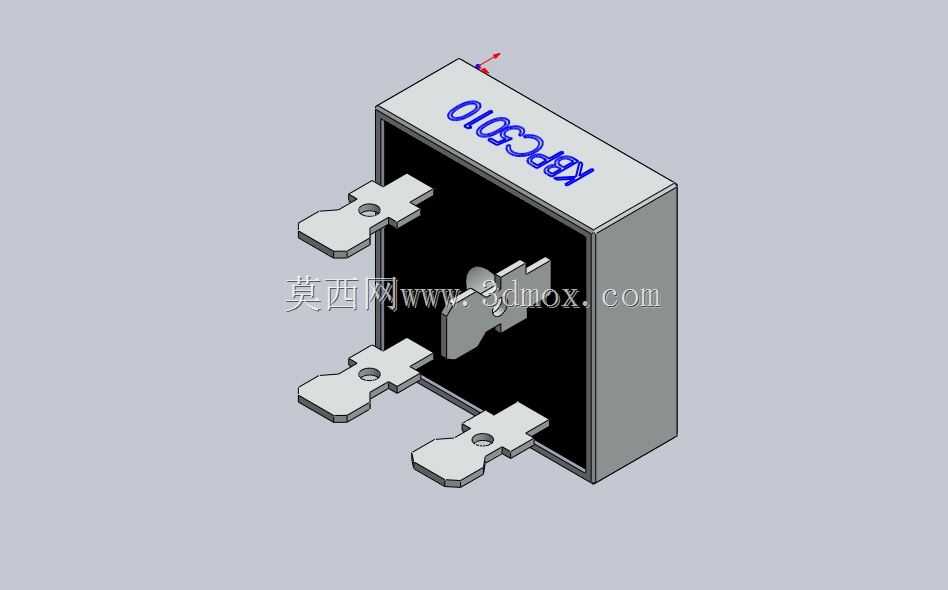

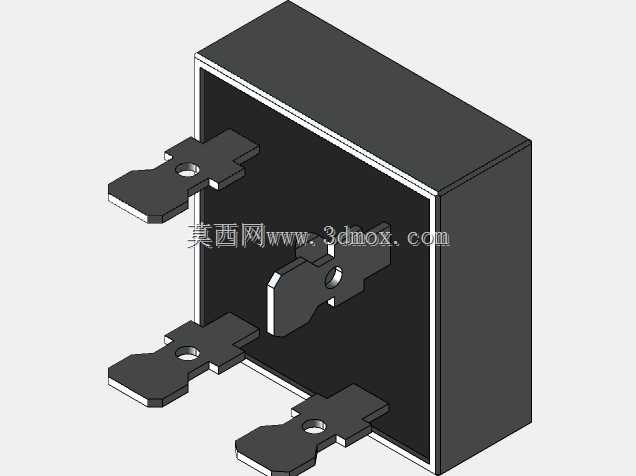

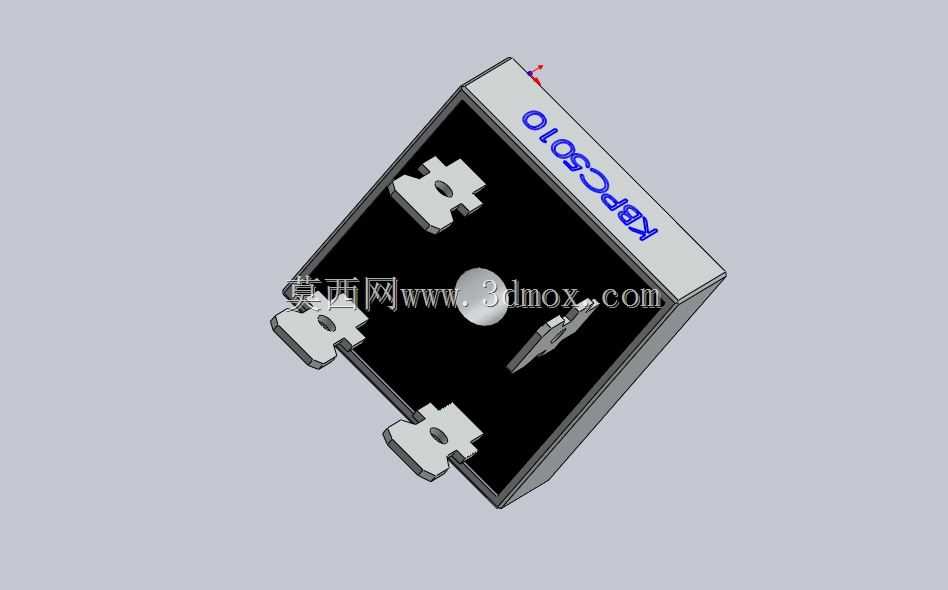

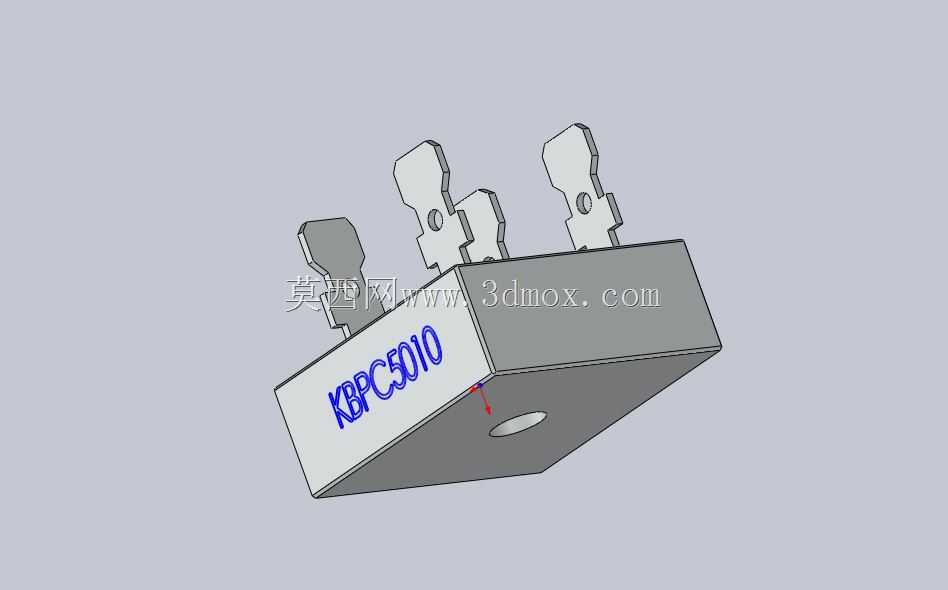

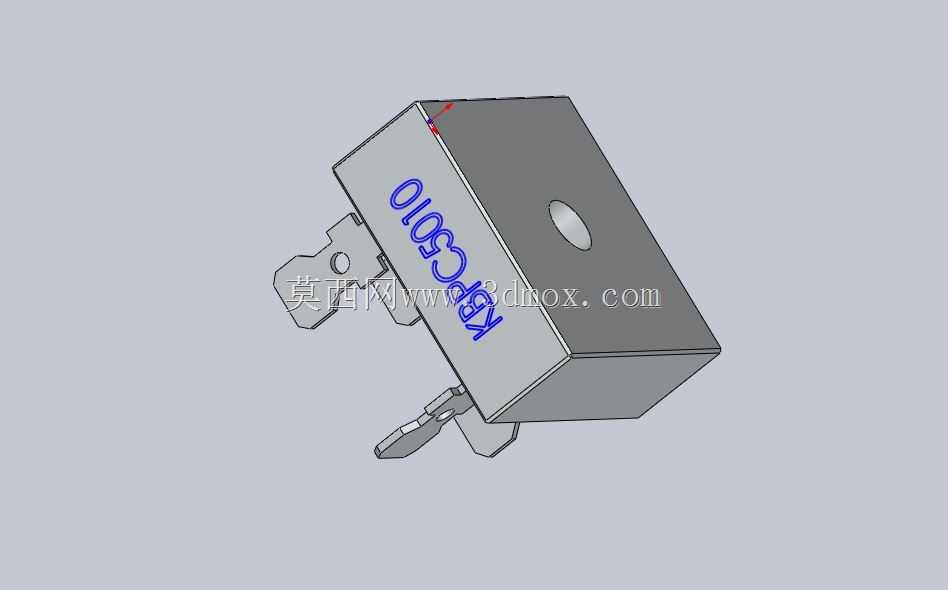

　　建模过程中首先要还原器件的实际安装边界，这类方桥器件采用方形塑封主体加四个插装引脚的结构，主体部分为黑色阻燃环氧塑封壳体，顶面印有器件型号标识，四个引脚从壳体同一侧的端面伸出，呈对称排布，每个引脚都设计有圆形安装孔，既可以直接插装焊接在对应孔径的PCB板上，也可以配合螺丝直接固定在大电流接线端子或者散热铜排上，建模时需要严格还原引脚的伸出长度、引脚间距、安装孔的中心距与孔径尺寸，避免实际装配时出现引脚对位偏差、安装孔错位的问题。

　　外形尺寸的还原需要兼顾器件的实际公差范围，主体塑封部分的棱角做了微小的倒角处理，避免生产过程中出现壳体应力开裂的问题，顶面的型号标识采用凹印填色的工艺，建模时可以通过表面贴图或者浅拉伸特征还原标识细节，方便在整机BOM可视化校验时快速识别器件型号。引脚部分采用镀锡铜质基材，建模时还原引脚的折弯角度与厚度，引脚与塑封壳体结合的位置做了密封台阶，避免使用过程中水汽、粉尘从引脚缝隙进入器件内部造成绝缘失效。

　　设计思路上，这类功率器件的建模不能只还原外观轮廓，必须重点考虑安装干涉与散热匹配的需求：KBPC5010在满负载工作时会产生一定的导通损耗发热，实际应用中通常会将器件的金属散热面贴合在铝制散热片上，建模时需要预留出散热片的安装空间，还原器件背面散热基板的平面度特征，确保装配时散热面能够完全贴合，降低热阻。同时要考虑引脚的焊接工艺空间，引脚伸出塑封壳体的长度要匹配波峰焊的工艺要求，引脚之间的绝缘间距要满足高压场合的电气间隙要求，避免高压工作时出现引脚间拉弧放电的问题。

　　在设备布局设计中，这类整流桥的安装位置通常要远离对温度敏感的信号类器件，同时要靠近交流输入端子与直流滤波电容，缩短大电流回路的布线长度，减少线路损耗与电磁干扰，精准的三维模型能够帮助结构工程师在设计阶段就完成安装空间的校验，提前规避器件与周边结构件、线束的干涉问题，也能帮助电气工程师完成PCB板的器件封装匹配，减少打样阶段的改版次数。建模时还要还原器件的实际重心位置，方便在做整机振动仿真时评估器件的固定可靠性，对于有冲击振动要求的工业设备，还可以基于模型提前设计器件的压片固定结构，避免设备运行过程中引脚受长期振动出现疲劳断裂的问题。
