多声道音频信号分路转接装置

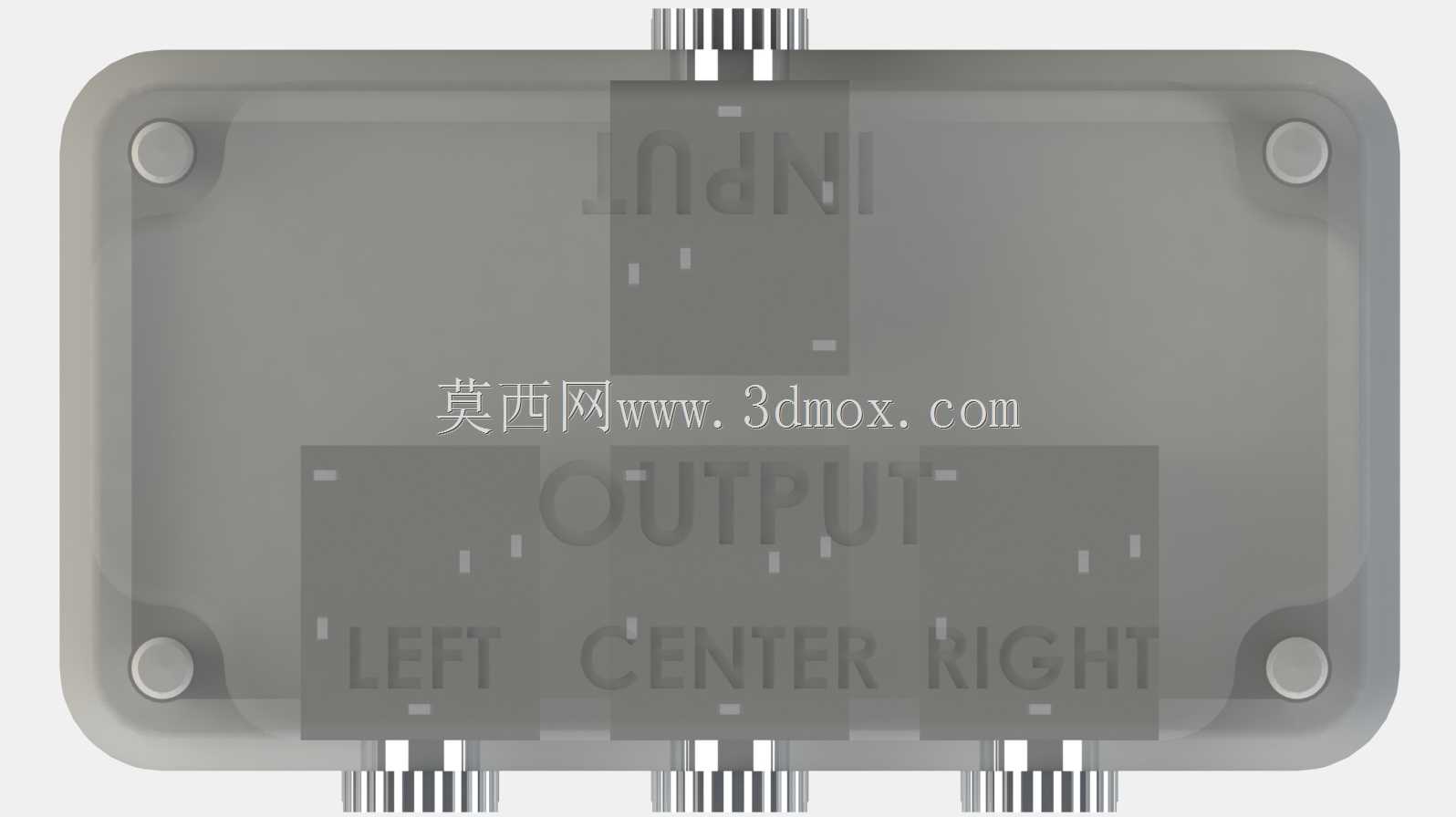

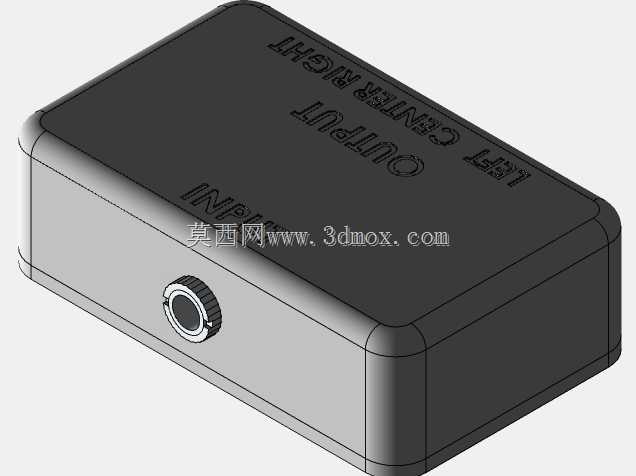

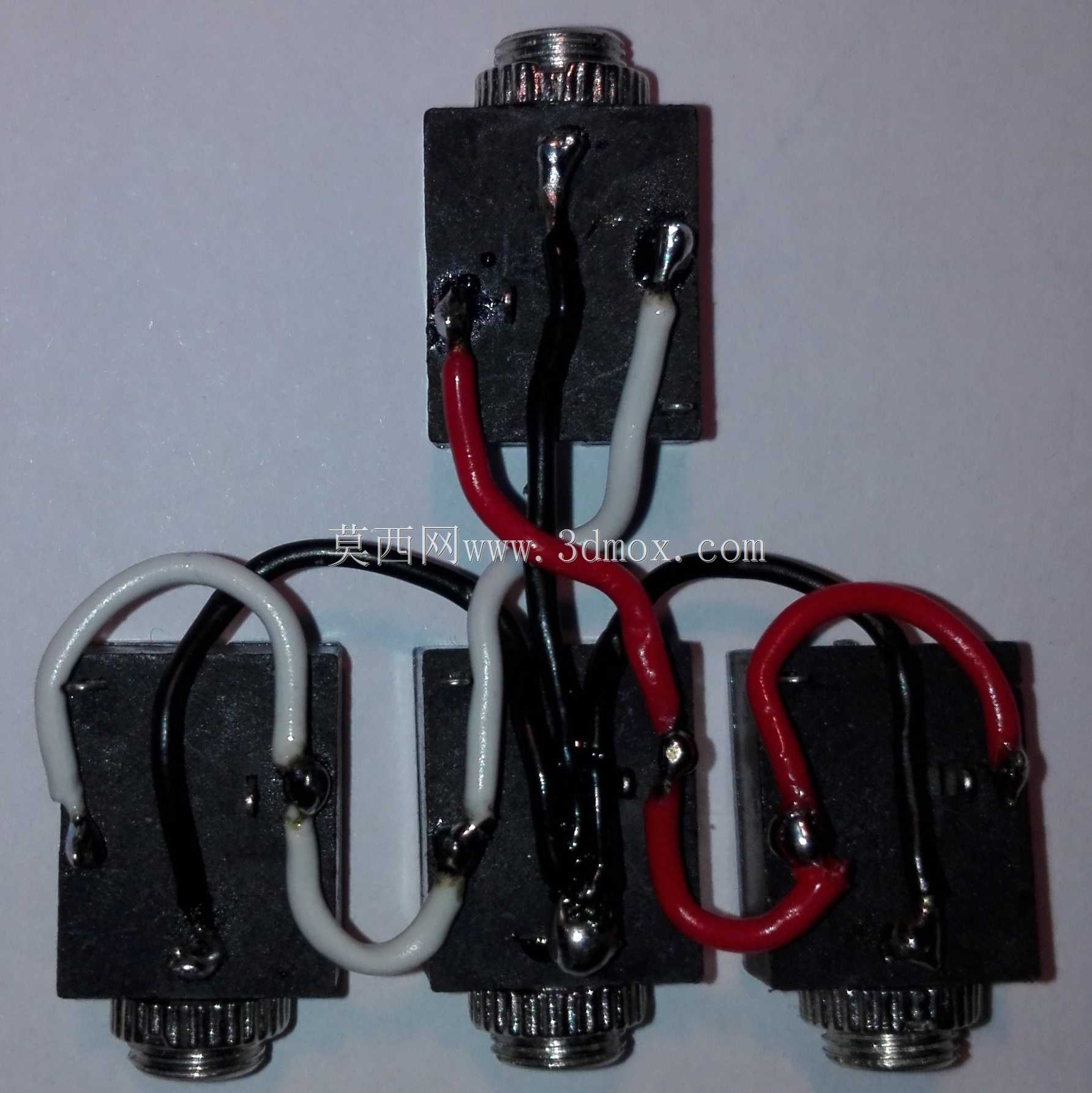

日常桌面音频系统搭建场景中，经常会遇到单路音频输出需要接驳多组放音设备的需求，比如桌面同时连接近场监听音箱、头戴式耳机、桌面小型扬声器组时，反复插拔音频插头不仅操作繁琐，长期使用还会磨损设备端的音频接口引脚，造成接触不良、信号衰减等问题，这款音频分路装置正是针对这类桌面音频扩展场景设计的信号转接部件。从结构设计来看，装置采用单路输入、三路独立输出的接口布局，输入接口设置在壳体一侧，三个输出接口对应左声道、中置声道、右声道的独立信号通路，分别排布在壳体另一侧，每个接口周边都做了加厚的凸台结构，提升接口插拔时的结构强度，避免长期插拔导致接口座与壳体连接部位开裂。壳体整体采用圆角矩形的造型，边角做了大圆弧过渡处理，没有尖锐的棱角，放置在桌面时不会刮擦桌面涂层，也能减少意外磕碰时的壳体损伤；壳体四个角的内侧设置了圆柱形的脚垫安装位，装配橡胶脚垫后可以抬高壳体底部，避免桌面的水渍、灰尘进入接口缝隙，同时也能增加壳体与桌面的摩擦力，插拔插头时装置不会随插头施力方向滑动。设计阶段针对3D打印的工艺特性做了专门的结构优化，壳体壁厚控制在均匀的1.8mm，没有出现壁厚突变的结构，避免打印过程中出现翘曲、填充不均的问题；接口安装位的定位柱尺寸预留了0.2mm的装配公差，适配常规3.5mm音频母座的安装尺寸，打印完成后不需要二次打磨就能直接完成接口部件的压装。内部的走线槽做了分层设计，输入信号线与三路输出信号线分别走不同的槽位，避免不同声道的信号线之间出现信号串扰，保证环绕声音频信号的分离度，每个声道的走线转角都做了圆弧过渡，没有直角弯折的走线结构，方便线材穿装的同时，也能避免线材绝缘层被槽体棱角割破。壳体上表面对应每个接口的位置都做了凹陷的字符标识，分别标注输入、左输出、中置输出、右输出的功能位置，标识采用凹陷式设计而非后期印刷，长期使用也不会出现标识磨损脱落的问题，用户接驳线材时不需要反复确认接口定义，降低接错线的概率。安装边界方面，装置整体尺寸控制在掌心可握持的范围内，不需要额外的固定安装结构，直接平放在桌面即可使用，底部的橡胶脚垫可以适配木质、玻璃、金属等不同材质的桌面，不会出现打滑移位的情况；接口的插拔力经过结构适配，常规3.5mm音频插头插入后可以保持稳定的连接，不会出现轻微拉扯就脱落的问题，同时拔出时也不需要使用过大的力度，避免长期插拔导致接口松脱。
