49英寸商用壁挂式液晶显示终端结构

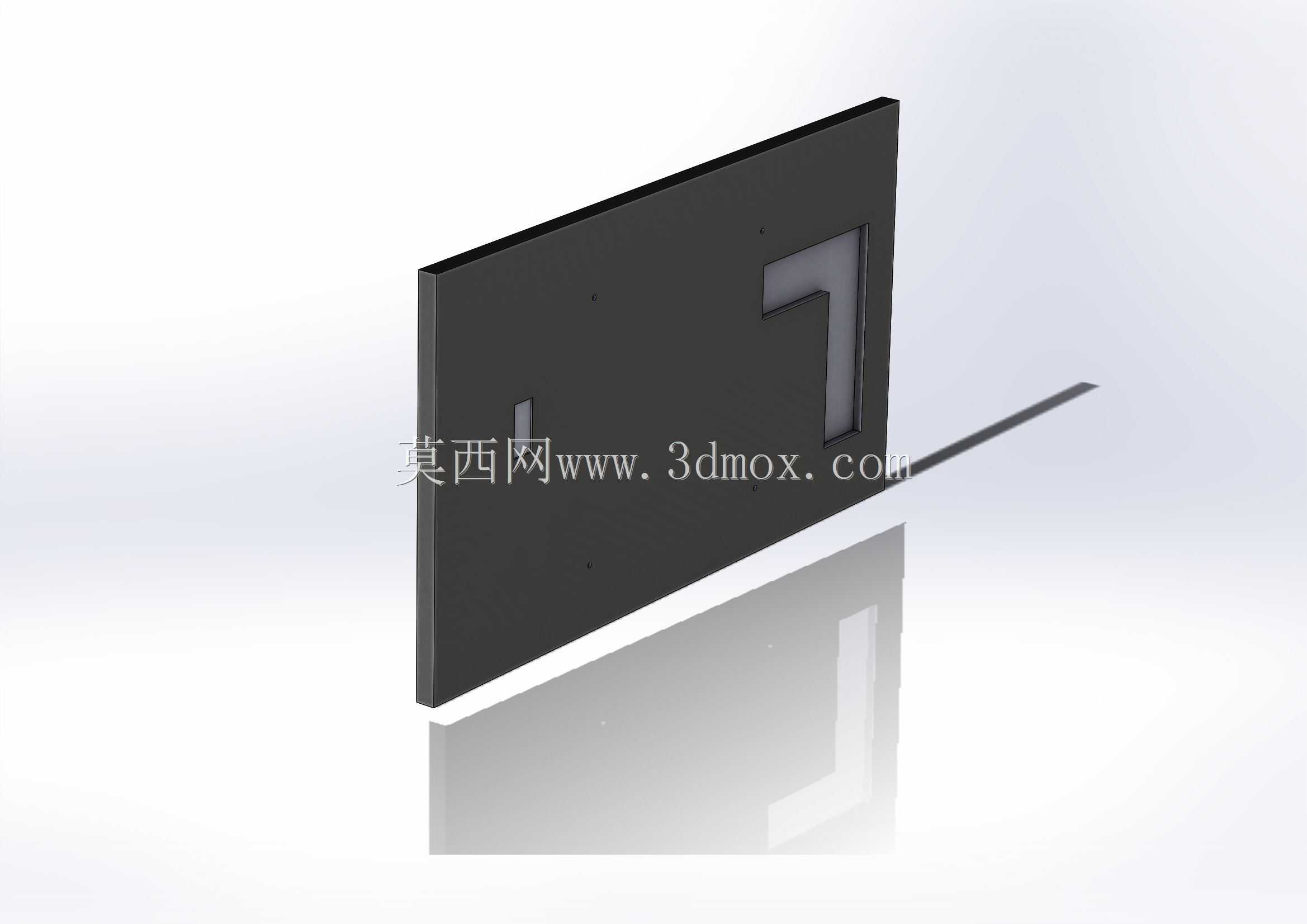

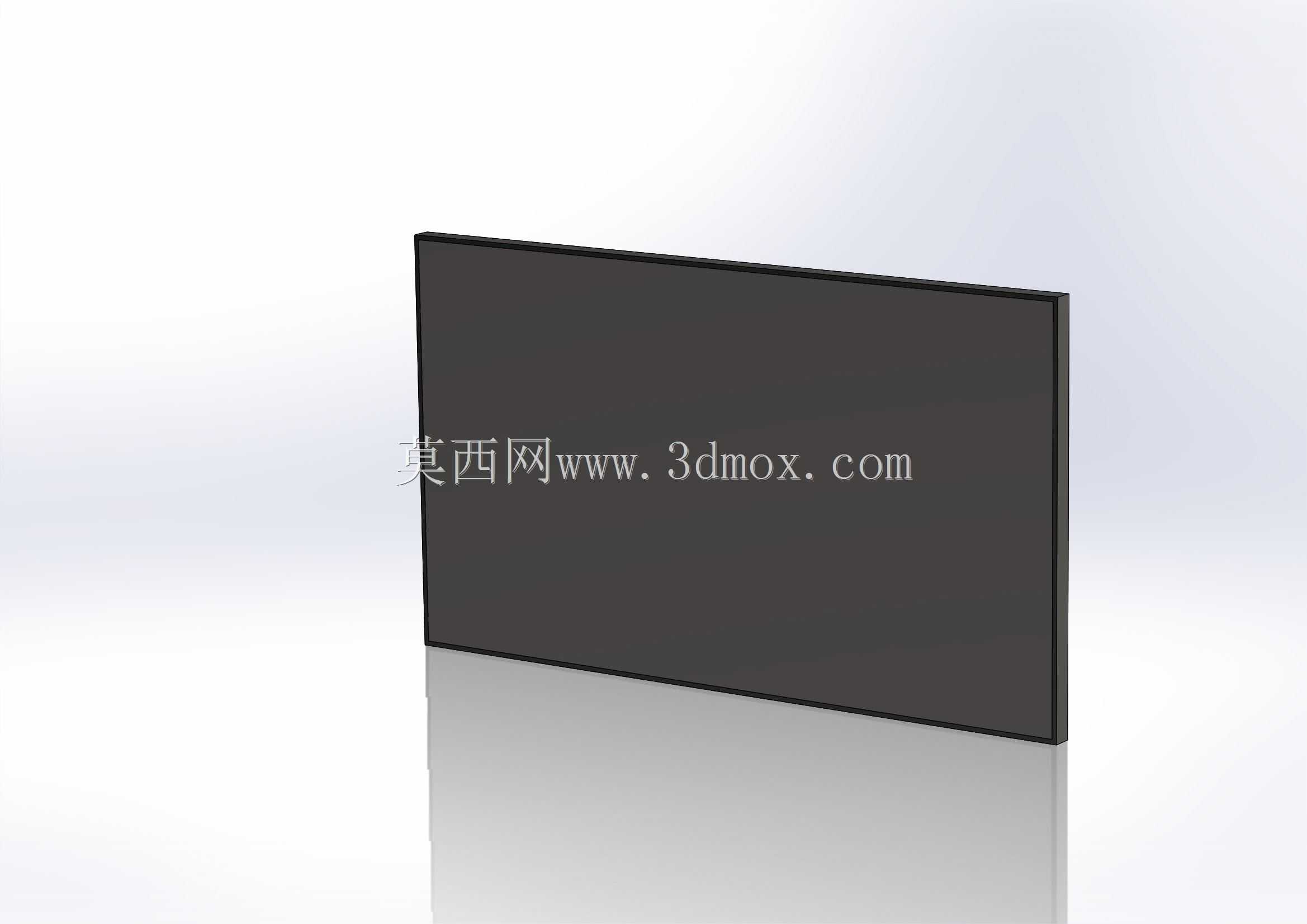

这款49英寸显示终端的三维结构，在做方案选型阶段能帮结构工程师省不少反复核对安装边界的功夫。日常做工业监控调度台、会议室信息发布、展厅多媒体点位、生产线工位安灯系统搭建时，这类尺寸的显示设备是选型高频项，建模时首先要匹配常规VESA壁挂孔位的通用标准，背部安装挂点的间距、沉台深度都要和市面主流壁挂支架、液压升降挂架的适配尺寸对齐，避免后期现场安装出现孔位错位、支架干涉的问题。从结构设计逻辑来看，整机采用窄边金属外框搭配背部钣金后盖的组合，前框的拼接缝隙控制在0.2mm以内，既保证屏幕面板的固定强度，也兼顾商用场景下的外观整洁度，屏幕面板与前框之间预留了0.5mm的缓冲泡棉安装位，能抵消运输过程中的振动冲击，避免面板受挤压出现漏光、碎裂的问题。设备的实际使用场景覆盖很广，在工业监控场景下可以长时间持续点亮，背部预留的散热格栅位置对应内部驱动板的发热区域，建模时特意把散热通道的避让空间做了预留，不会因为后盖贴紧驱动板导致热量堆积，延长设备连续运行的寿命。在安装边界上，整机厚度控制在常规商用显示设备的主流区间，壁挂安装后突出墙面的距离不会占用过多通道空间，底部边框预留的按键、接口位置做了下沉式处理，壁挂状态下插拔信号线、调试按键不需要把设备从挂架上拆下，日常运维操作更顺手。做展厅集成方案时，这类窄边结构也支持多台拼接成小间距拼接墙，相邻设备的边框拼缝宽度一致，拼接后的画面完整性更好。建模过程中对屏幕显示区域做了单独的面分层，后续做渲染时可以直接替换显示内容，不用重新拆分结构，外框的圆角处理做了R3的小圆弧，既避免直角磕碰的安全隐患，也不会因为圆角过大影响窄边的视觉效果。背部的走线槽位置做了隐藏式设计，电源线、信号线可以顺着挂架的走线通道排布，不会出现线材外露杂乱的问题，适配各类对整洁度要求较高的商用、工业场景。
