扶轮社式钣金自我倾卸料斗结构设计

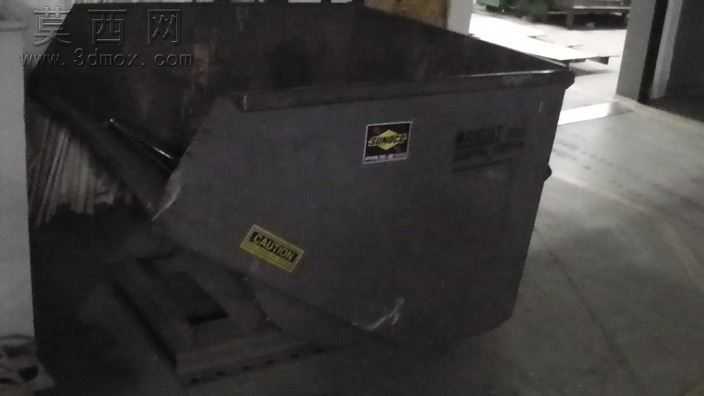

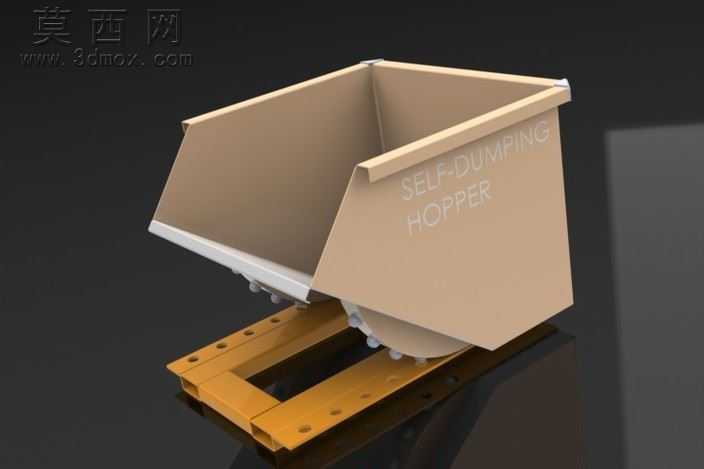

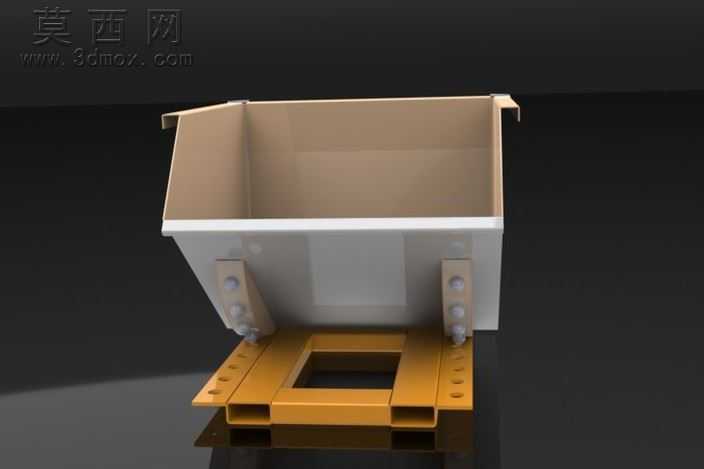

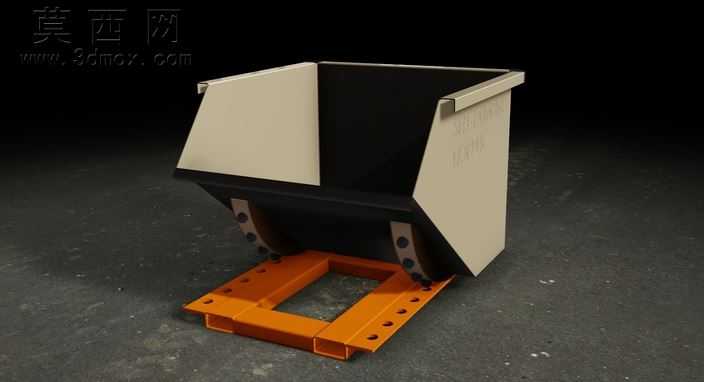

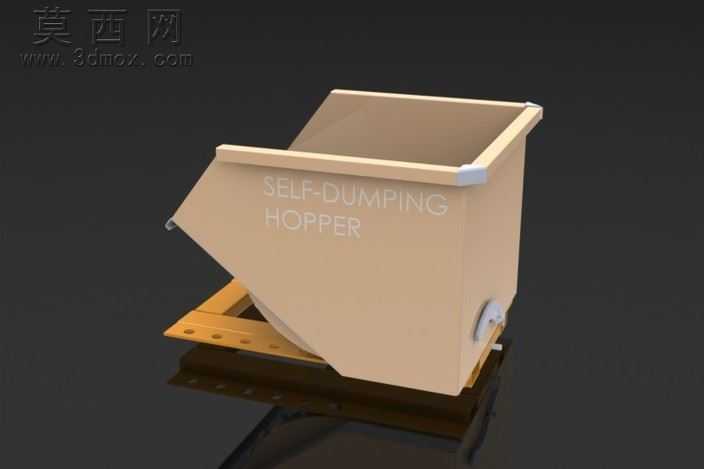

本模型为扶轮社结构的自我倾卸料斗，整体采用钣金工艺设计制作，建模过程严格遵循钣金加工的工艺规范，所有折弯、开孔、拼接结构均对应实际钣金加工的工序要求，可直接用于生产工艺参考。模型在三维软件中完成全参数化建模，首先通过草图绘制料斗的主体轮廓，区分料仓与底座安装结构的尺寸边界，料仓部分采用多块钣金折弯拼接成型，侧壁设置倾斜导料角度，保证内部存储的废料、工件可依靠自重顺利滑出，无需额外设置推料机构即可完成卸料动作。渲染阶段对模型不同部件赋予对应材质，料仓主体采用磨砂金属板材材质，还原冷轧钢板经钣金加工后的哑光质感，底部安装底座采用醒目的橙色烤漆材质，模拟工业设备中常用的安全警示涂装效果，铰接部位的销轴、加强筋结构单独赋予金属机加工材质，区分不同部件的加工工艺差异。结构设计上，料斗底部通过两侧的铰接耳板与橙色安装底座连接，铰接位置设置多组安装孔位，可适配不同规格的叉车、输送设备安装接口，底座采用框架式钣金折弯结构，在保证整体承重强度的同时降低整体自重，料斗的重心经过精准核算，当料斗内物料装载至额定容量时，重心偏移可驱动料斗绕铰接轴自动翻转完成卸料，卸料完成后依靠自重自动复位，无需额外动力驱动。设计过程中充分考虑钣金加工的工艺性，所有折弯圆角均匹配常规钣金折弯刀具的R角参数，避免出现无法加工的锐角结构，拼接焊缝位置预留合理的焊接余量，安装孔位均采用标准孔径设计，可直接适配常规标准紧固件，料斗边缘设置折边加强结构，提升料仓整体的抗变形能力，避免长期装载物料出现侧壁变形的问题。模型完成后经过装配干涉检查，所有铰接部件均可顺畅转动，无结构干涉问题，整体结构紧凑，安装便捷，可广泛应用于机床排屑、工业废料收集、生产线工件中转等场景，自我倾卸的结构设计可大幅降低人工卸料的劳动强度，提升物料转运的工作效率。
