PIC16F877A微控制器芯片结构建模

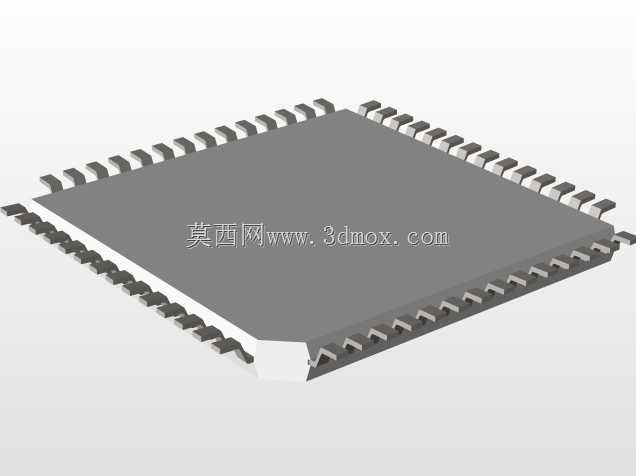

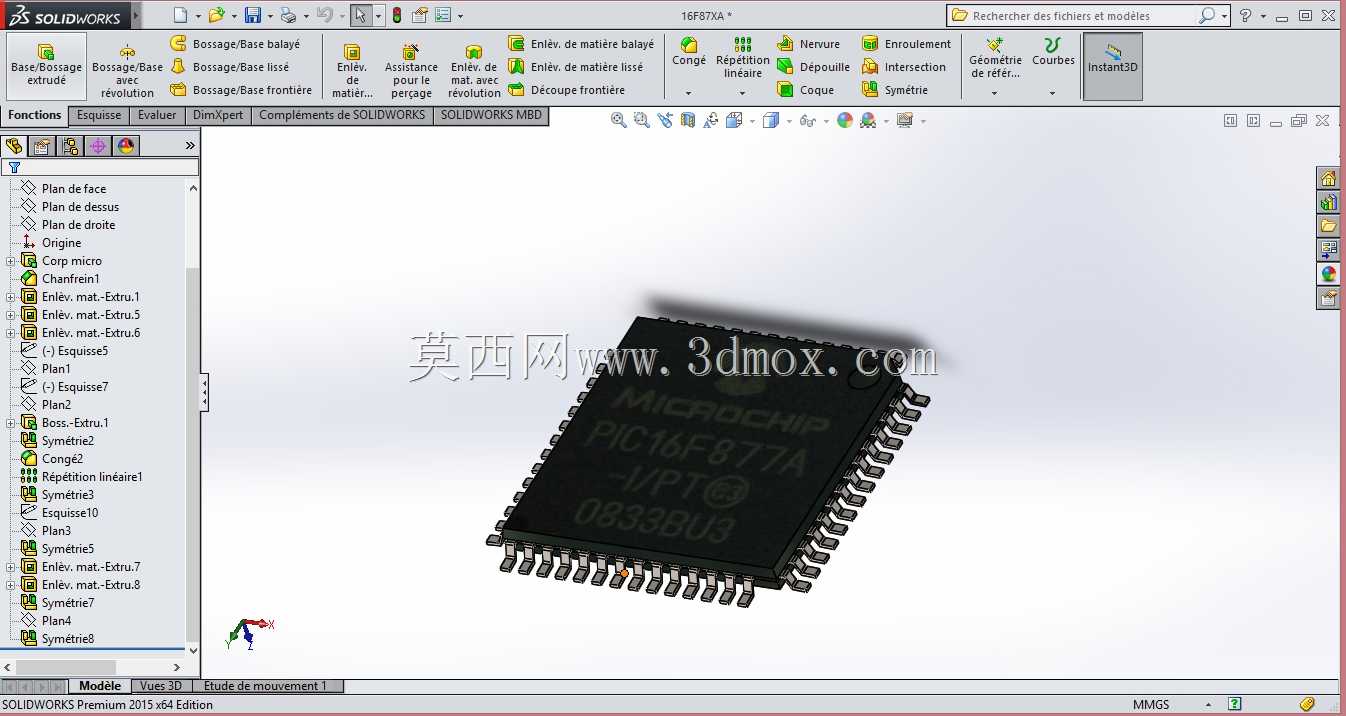

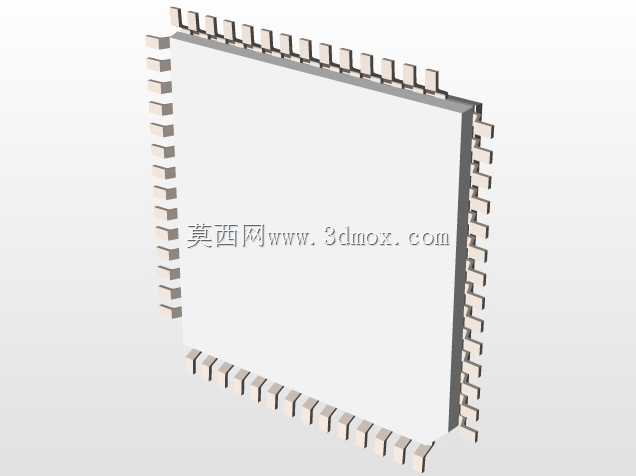

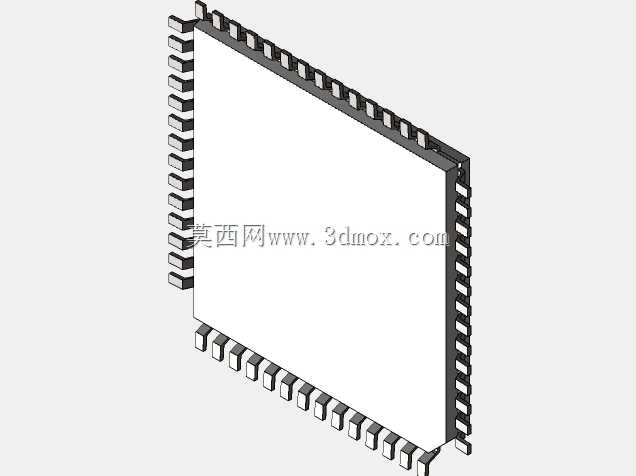

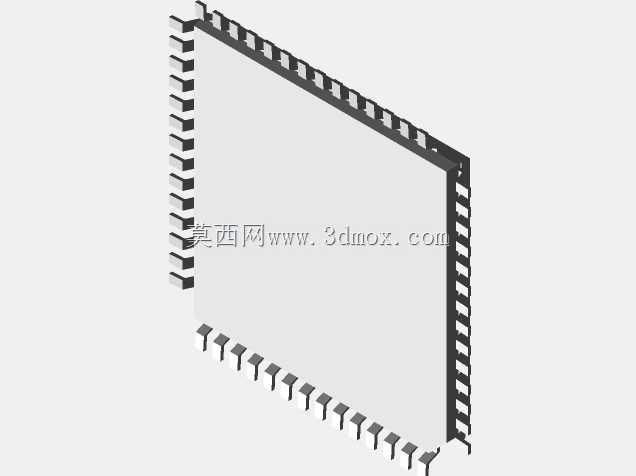

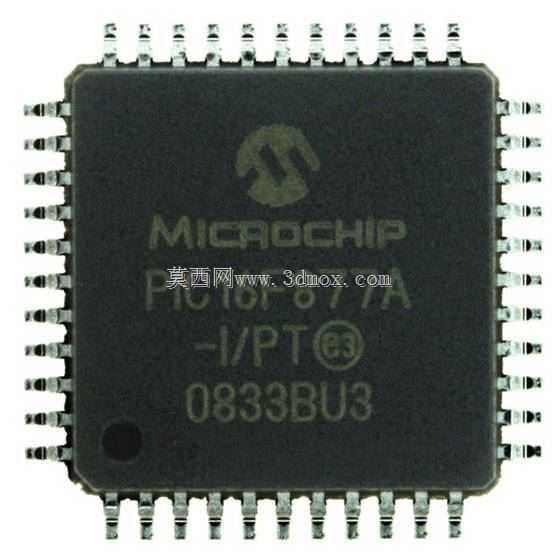

在工业控制板卡、小型智能终端、嵌入式开发验证场景中，这类TQFP封装的微控制器是核心控制单元的核心载体，建模时首先要还原其贴片安装的边界约束，引脚间距、引脚伸出长度、芯片本体厚度都严格对应量产封装的实际尺寸，确保后续做PCB布局干涉检查、结构装配验证时能直接复用。做这个模型的过程中，首先梳理了芯片实际的功能承载逻辑：作为8位微控制器，其本体上的丝印标识对应型号、批次、封装温度等级信息，建模时还原了顶面丝印的凹凸质感，没有做过度的纹理夸张，完全匹配实物丝印的印刷位置与字号比例。引脚部分是建模的重点，四周引出的鸥翼型引脚，每一根的弯折角度、引脚宽度、相邻引脚的中心距都严格参照封装手册的公差范围做了还原，没有出现引脚错位、间距不均的问题，做板级装配仿真时，能直接匹配PCB焊盘的位置，验证焊接间隙是否符合工艺要求。从实际应用角度看，这类芯片常被用在小型工控模块、传感器采集节点、教学实验板上，建模时特意保留了芯片本体底部的中心散热焊盘结构，对应实际焊接时的接地散热需求，模型的本体边缘倒角也还原了塑封本体的实际脱模倒角，没有做尖锐直角的错误处理。设计思路上没有做多余的装饰性结构，完全围绕结构验证的需求搭建：顶面的塑封微凹纹理、引脚根部的塑封包裹边界、引脚末端的焊接平面都做了精准还原，导入装配环境后，可以直接检查芯片与周边电容、排针、接插件的高度间隙，避免后期打样出现元件干涉的问题。安装边界方面，模型的占位尺寸完全对应TQFP44封装的占位要求，X/Y方向的最大轮廓、Z方向的最高高度都和实物一致，做结构堆叠时不需要额外调整尺寸比例，能直接用于整机的结构布局评审，也能用于焊接工艺的模拟演示，验证回流焊过程中引脚与焊盘的对位精度。
