37瓦TEC热电冷却散热装置设计

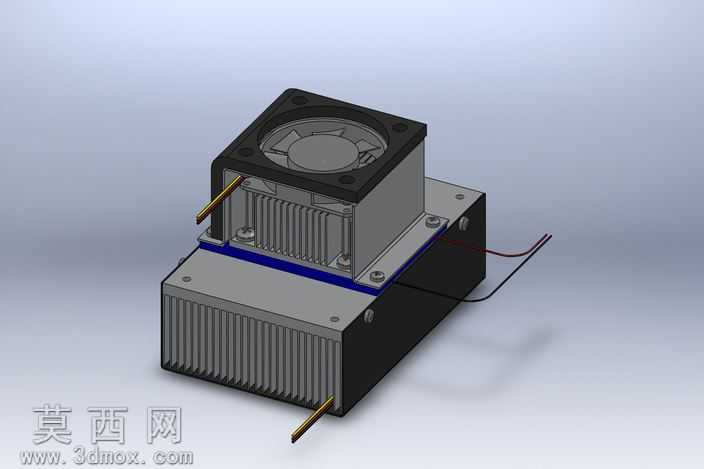

本作品为37瓦功率规格的TEC热电冷却装置三维建模成果，建模过程严格遵循半导体制冷组件的实际工程结构逻辑，在三维软件中完成全零件参数化建模与整机装配校验。建模阶段首先完成核心TEC制冷片的结构还原，精准还原陶瓷基片、半导体晶粒阵列、导电铜桥的层叠结构，保证冷热端界面的尺寸匹配精度；随后完成两侧散热模组的建模，冷端与热端均采用铝挤型鳍片散热结构，对鳍片的厚度、间距、基底厚度做了符合散热设计规范的参数设定，鳍片边缘做了微小倒角处理还原真实加工特征，热端顶部匹配标准尺寸的轴流散热风扇，还原风扇的框架、扇叶、轴承位、供电引线的细节结构，引线做了自然的弯曲走线处理，还原实际装配的走线状态。装置的固定结构采用金属压片与螺丝锁紧的方案，建模时还原了压片的折弯造型、螺丝的沉头结构、安装孔位的同轴度校验，在TEC制冷片与两侧散热基底之间预留了导热界面材料的装配层，还原实际组装中导热介质的填充空间。渲染阶段采用哑光工业灰作为散热鳍片的基底材质，金属压片赋予镀锌钢的金属质感，风扇框架采用哑光黑工程塑料材质，扇叶做半透明磨砂质感处理，供电引线区分正负极做红黑双色的绝缘胶皮材质，导热层赋予淡蓝色半透明硅胶材质，场景采用柔和的工作室漫反射光照，添加柔和的地面阴影突出装置的层叠装配结构，清晰展现冷热端分离的结构特征。设计思路围绕小功率精准制冷的使用需求，采用风冷散热搭配TEC半导体制冷的方案，无需冷媒管路即可实现稳定的温差制冷效果，整体结构紧凑集成度高，所有零件的装配间隙均做了干涉检查，确保结构可直接用于实际加工组装，可用于小型电子元件制冷、小空间温控、实验平台温控等场景的结构参考，建模过程中对每个零件的可加工性做了验证，避免出现无法加工的薄壁、倒扣结构，保证模型具备实际工程参考价值。
