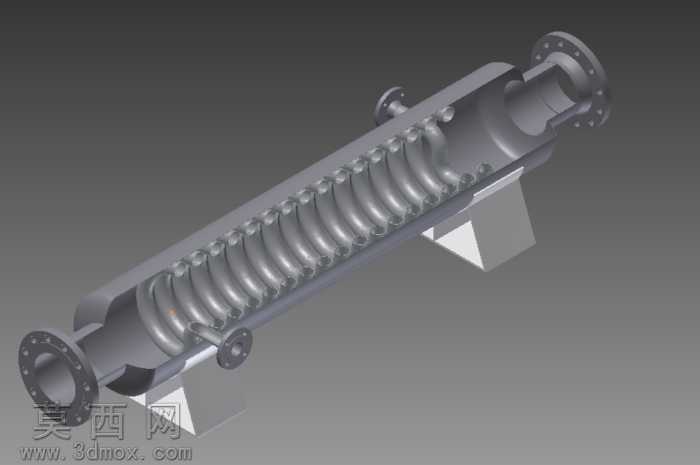

带内肋结构的工业管式换热设备三维设计

本作品为管式换热设备的三维参数化建模成果，建模过程严格遵循工业换热设备的设计规范，先完成整体结构的基准轴与基准面搭建，以设备轴向为核心布局基准，依次构建两端法兰连接端、筒体壳体、内部换热管束、折流支撑结构、侧部介质接管以及底部支撑支座等核心部件。建模阶段针对内部换热管的螺旋内肋结构做了精细化特征处理，通过螺旋线引导扫掠、阵列特征批量生成管内强化换热的肋片结构，还原了内肋管扰动流体、提升换热效率的结构特性；筒体部分采用抽壳与布尔运算结合的方式，精准预留出管束穿装、接管焊接的结构空间，两端法兰的螺栓孔通过圆周阵列实现均匀排布，完全匹配工业管道连接的标准尺寸要求。材质渲染阶段针对不同部件做了区分处理，筒体、法兰、接管等金属承压部件赋予哑光不锈钢材质，调整金属粗糙度与反射参数还原工业金属的真实质感，支撑支座赋予铸铁哑光材质，区分不同部件的材质属性与功能定位，内部剖切区域做了半透明处理，可清晰展示内部管束的排布方式与内肋结构形态。结构设计上充分考虑管壳式换热器的双介质流动路径，管程与壳程的介质通道做了明确的结构分隔，侧部的两个接管分别对应壳程介质的进出接口，两端法兰对应管程介质的进出接口，内部折流结构可引导壳程介质形成折返流动，延长介质换热路径，提升整体换热效率。建模过程中对所有配合面做了公差适配处理，法兰密封面、接管焊接位置、管束与管板的配合位置都预留了合理的装配间隙，确保模型可直接用于后续的工程出图、装配模拟以及换热性能仿真分析，整体结构完整无缺失特征，各部件的参数可根据实际换热工况需求做快速调整，适配不同换热面积、不同压力等级的工业应用场景。
