带手动扳把的外螺纹连接安全泄压阀

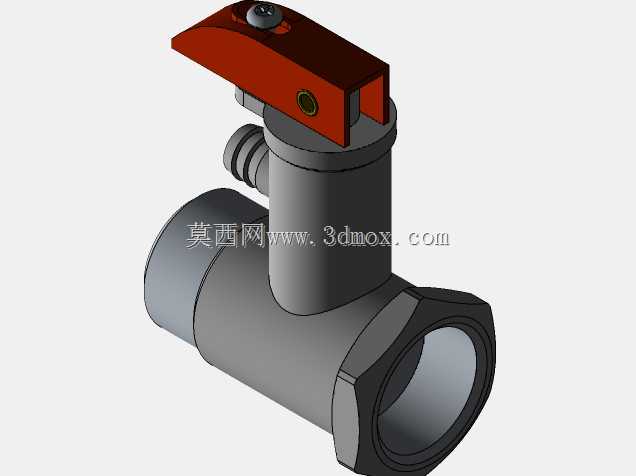

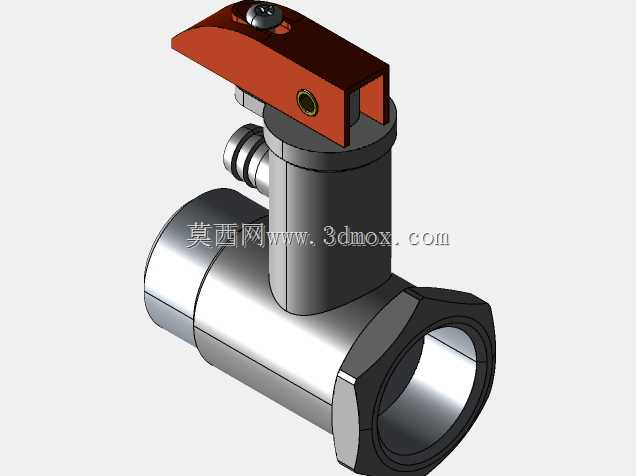

这款带手动操作扳把的安全泄压结构，主要应用在民用供水、小型承压储水设备、壁挂炉配套水路、太阳能热水管路这类承压流体输送场景中，核心作用是在管路内部压力超过设定安全阈值时自动开启泄放多余压力，避免管路、承压容器因超压出现爆裂、渗漏等故障，同时顶部的红色手动扳把支持人工强制开启泄压，可在设备检修、管路调试、手动排空作业时直接操作，无需等待压力自然升高触发机构动作。从结构设计来看，整体采用角式流道布局，进水端为外螺纹活接结构，配套多道密封胶圈，安装时可直接与带内螺纹的管路接头对接，活接结构允许安装时调整阀体角度，无需整体转动阀体即可完成拧紧操作，能有效避免安装过程中密封件扭曲损伤；出水端为内螺纹接口，可对接泄压引流管，将泄放出的流体引导至指定排放位置，避免泄放的高温水、带压流体喷溅伤及周边人员或设备。阀体主体采用直角转弯流道，内部阀芯为直动式弹簧加载结构，弹簧预紧力对应设定的开启压力，当进水侧压力高于弹簧预紧力时，阀芯被顶开，流体从侧方出口流出，压力回落至安全值后弹簧推动阀芯复位，自动截断流道。顶部的红色扳把通过销轴与阀杆联动，扳动扳把时可直接顶开阀芯，实现手动泄压功能，扳把表面做了加宽防滑处理，操作时施力方便，即便戴防护手套也能可靠操作。安装边界方面，阀体整体轴向长度适配常规4分或6分民用管路安装间距，扳把的操作空间预留充足，安装后扳把转动范围内无遮挡即可满足操作要求，阀体侧面的小型旁通接口可接压力检测元件或者小型泄流支路，适配不同的管路配置需求。建模过程中对密封槽的尺寸、螺纹配合公差、扳把转动的干涉边界都做了对应还原，各部件的装配关系完全匹配实际产品的装配逻辑，可直接用于管路布局干涉检查、产品结构改型设计参考，也可作为水暖系统、小型承压设备三维布管时的标准元件调用，避免重复建模的工作量。
