AOC液晶显示器三维结构数模

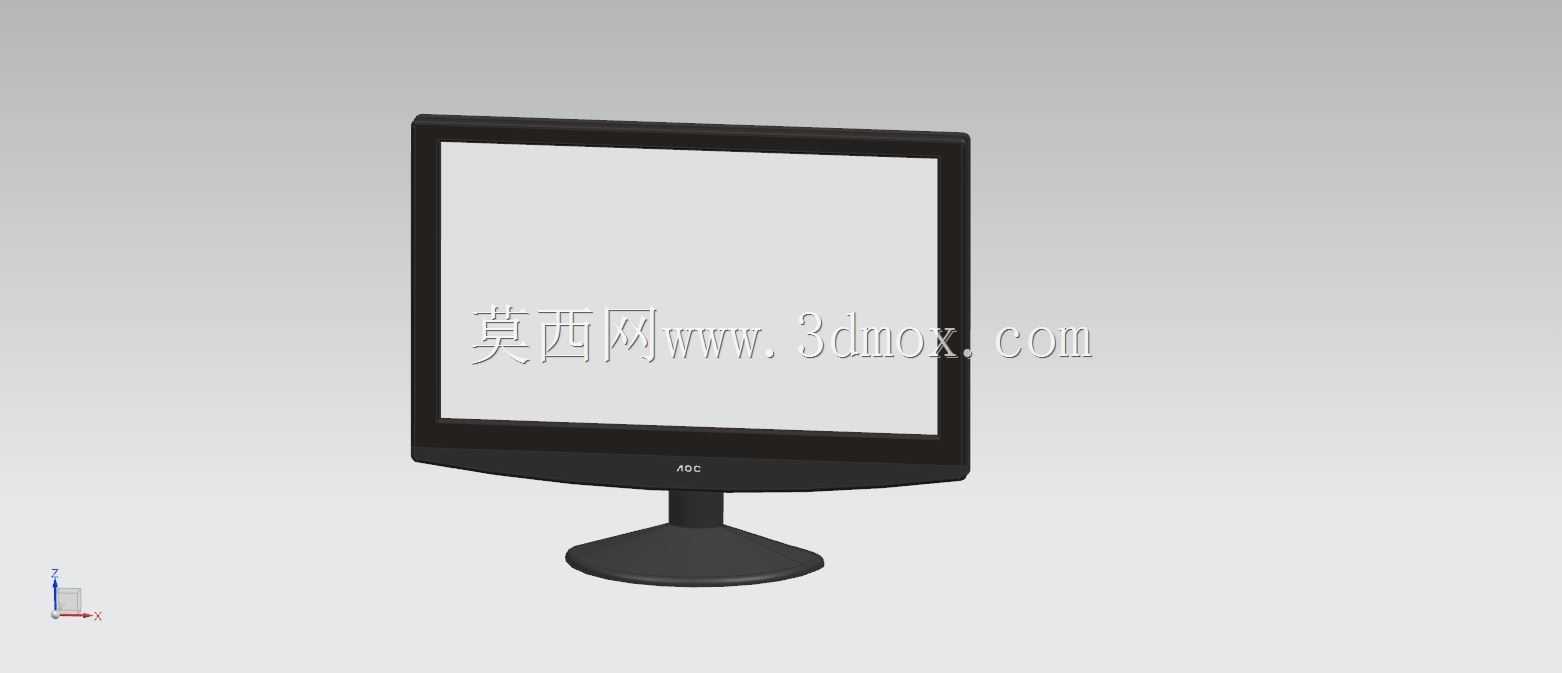

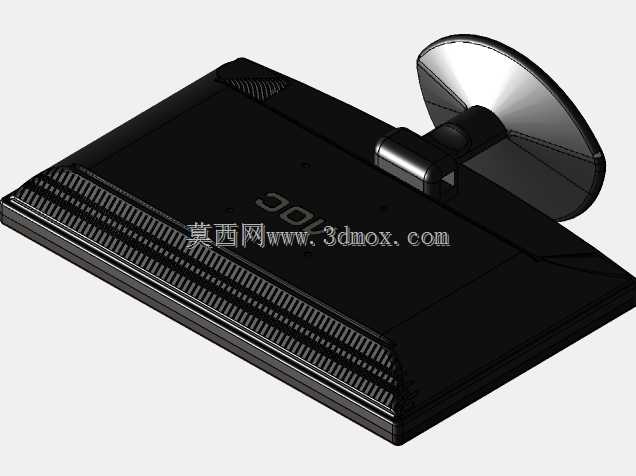

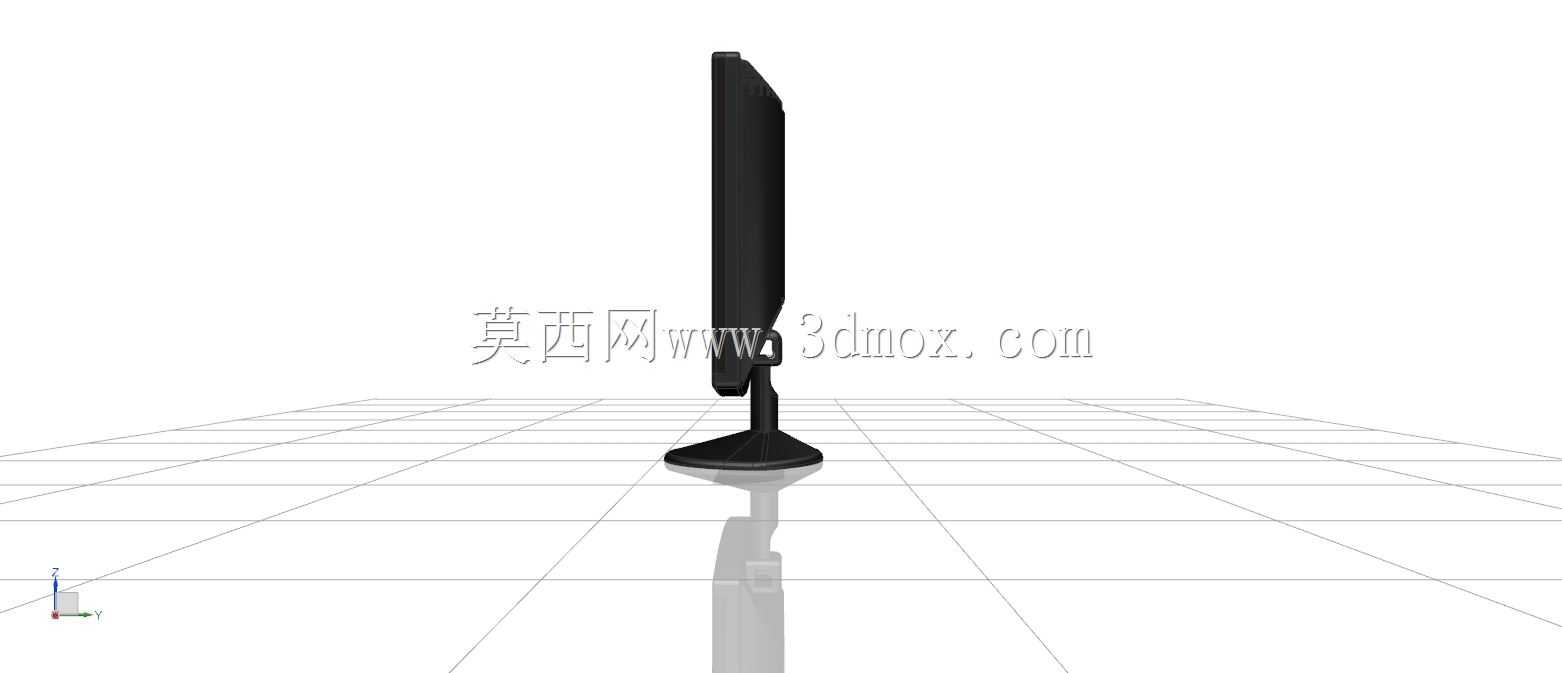

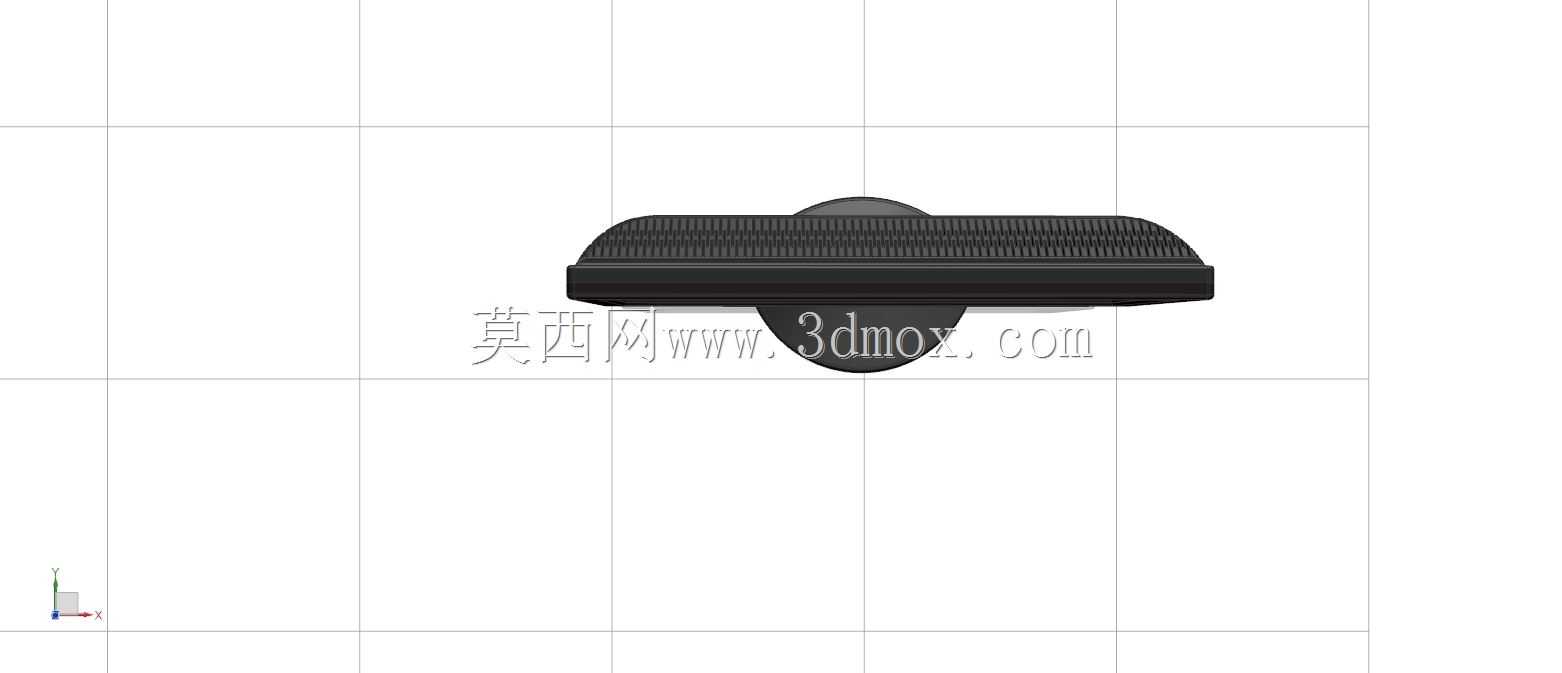

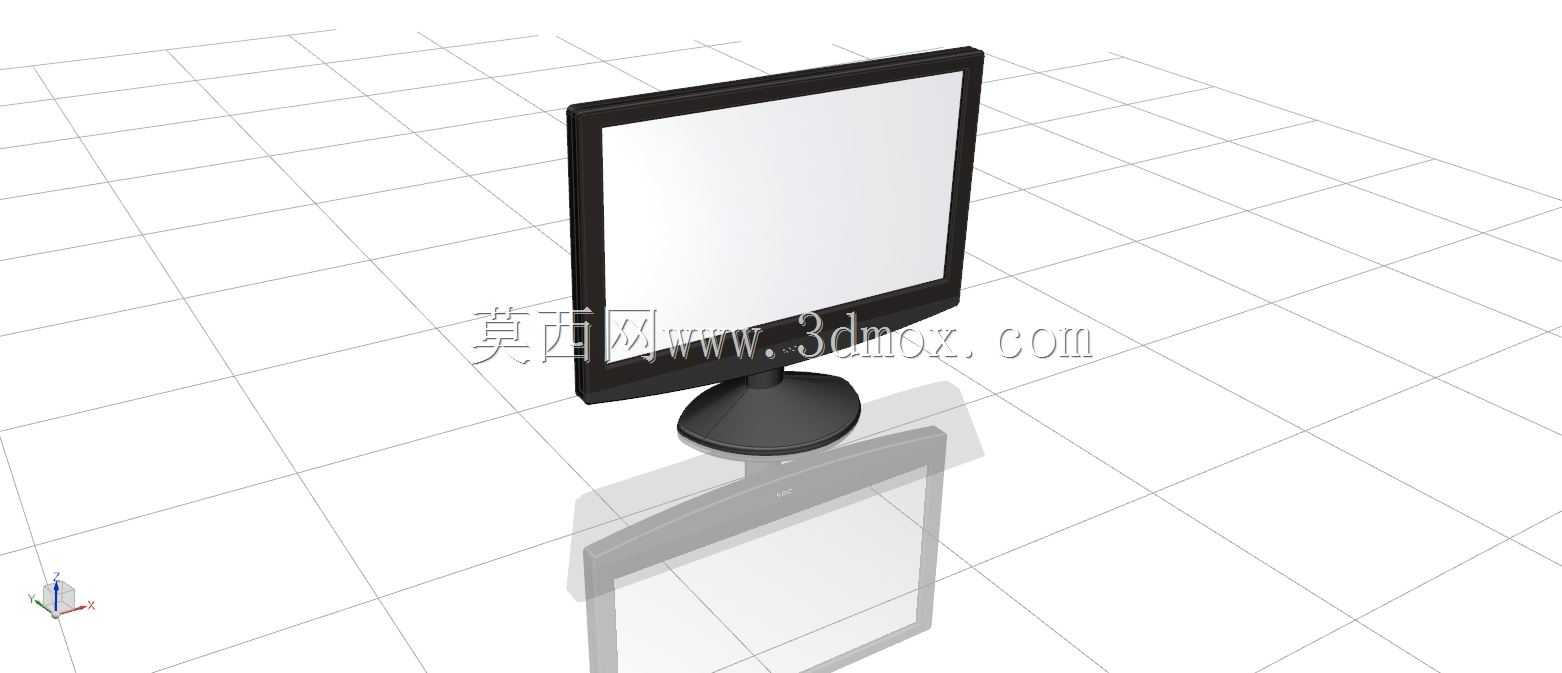

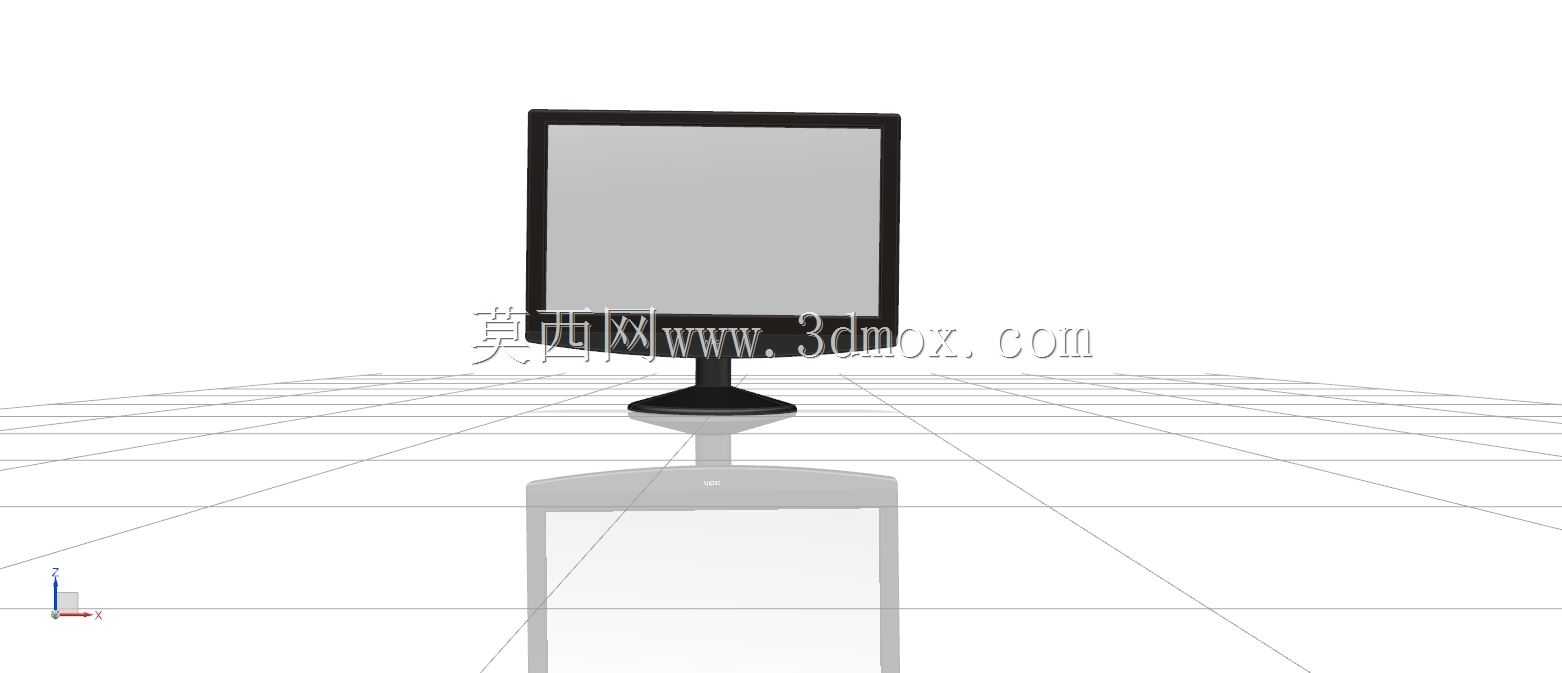

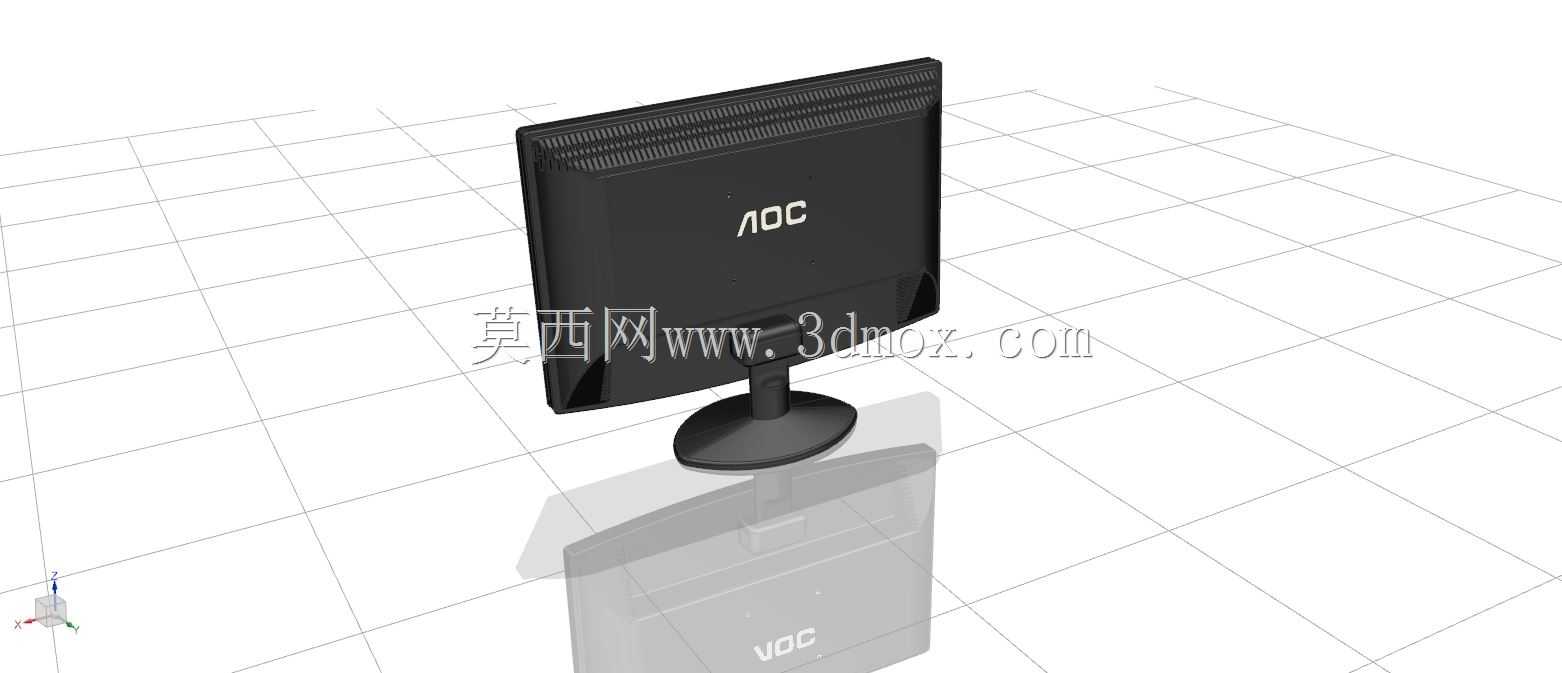

这款桌面式液晶显示终端的三维数模，完整还原了设备从显示面板到支撑底座的全部结构细节，可直接用于办公工位布局仿真、桌面设备装配干涉校验、人机工程学视野验证等场景。在日常办公、工业控制操作台、普通家用桌面的设备排布设计中，这类显示设备的占位尺寸、安装调节范围是工位布局阶段必须明确的边界参数，数模中保留的结构间隙、部件相对位置关系，能帮助结构工程师在做配套桌面支架、操作台开孔、设备走线布局时提前规避干涉问题。从功能结构来看，模型完整呈现了窄边框显示面板的壳体包裹结构，背部的散热格栅预留区域、底部支撑立柱的旋转连接结构、圆形配重底座的接触面轮廓都做了精准还原，其中支撑立柱与面板背部的连接位预留了俯仰角度调节的转动间隙，可模拟实际使用中屏幕上下倾角调整的活动范围，底座的配重区域做了厚度区分，对应实际产品中为降低整机重心添加的配重块结构，能保证屏幕调整角度时的整机稳定性。设计层面上，这款显示器的壳体做了圆弧过渡处理，所有边角位置都避免了尖锐直角，既符合日常使用的安全要求，也能减少壳体注塑成型时的应力集中问题；屏幕显示区域的边框宽度控制在常规桌面显示器的主流尺寸范围，背部的走线槽位置在模型中做了凹陷标识，方便布局阶段规划电源线、视频传输线的走线路径，避免线缆与支撑结构产生挤压。安装边界方面，模型标注的整机最大外轮廓尺寸可直接用于工位排布的空间预留计算，底座与桌面的接触区域为圆形平面，放置时不需要额外的固定结构，依靠底座自重即可保持稳定；面板背部的标准壁挂安装孔位也在数模中做了对应位置的特征还原，可兼容常规的壁挂支架、悬臂支架安装需求，在做壁挂安装场景的仿真时，可直接匹配对应支架的安装接口做装配校验，不需要额外测量孔位间距。在工业操作台的布局设计中，这类显示设备的屏幕高度、倾角调节范围直接影响操作人员的长时间作业疲劳度，数模中可活动的连接结构能帮助工程师模拟不同坐姿下的屏幕视野角度，调整操作台的台面高度、屏幕安装位置，让屏幕中心区域与操作人员的坐姿视线保持合理夹角，减少长期作业的颈部疲劳。同时模型中还原的屏幕厚度尺寸，也能帮助做嵌入式安装场景的开孔尺寸计算，保证屏幕嵌入操作台面板时，背部的散热空间、接线空间预留充足，不会出现安装后壳体挤压、线缆弯折过度的问题。
