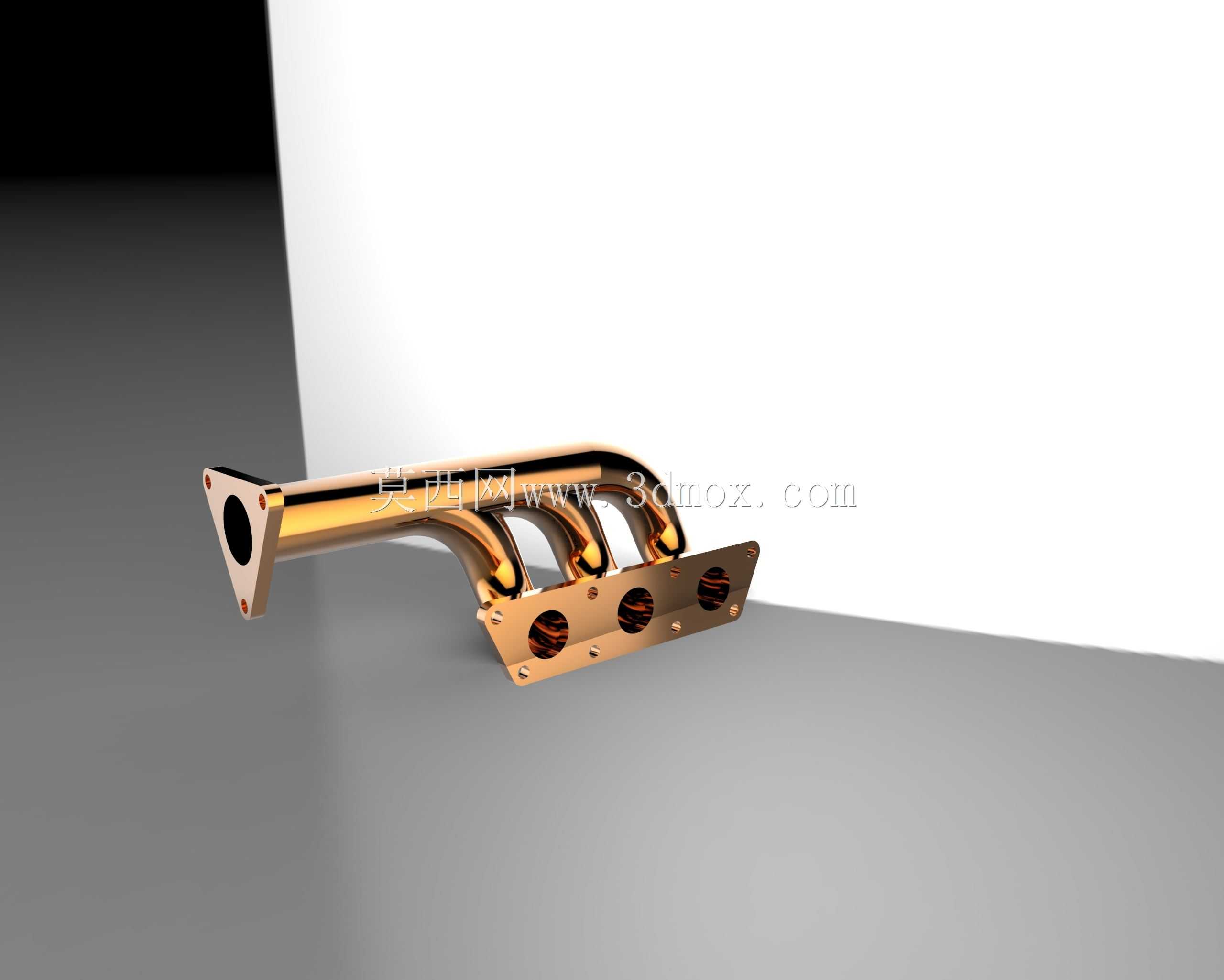

汽车改装用等长排气歧管结构设计

这款排气歧管的设计核心围绕四缸自然吸气发动机的排气脉冲优化展开，在民用改装与入门赛事场景中应用广泛，主要作用是将各气缸排出的高温废气有序汇集，输送至三元催化与尾段排气系统，同时通过管路长度的一致性设计，避免各缸排气脉冲相互干扰，提升发动机高转速区间的充气效率。从结构设计思路来看，歧管采用等长管路布局，每根支管的弯折弧度、内壁流通截面经过反复校核，既保证各缸排气路径长度差值控制在5mm以内，又尽可能降低管路弯折带来的排气阻力，支管与缸盖连接的法兰面采用平面度0.05mm的加工精度要求，安装时配合金属密封垫片可避免高温废气泄漏，适配多数主流1.6L-2.0L排量的直列四缸发动机缸盖安装孔位。歧管汇集端的连接法兰预留了三个传感器安装位，可兼容原厂氧传感器、排气温度传感器的加装需求，法兰厚度设计为8mm，采用耐热铸铁材质可承受800℃以上的持续排气高温，避免长期高温工况下出现法兰变形导致的密封失效问题。管路部分采用壁厚2mm的不锈钢管材弯折成型，弯折处的截面变形率控制在8%以内，不会出现局部流通截面骤缩影响排气顺畅度的问题，支管与法兰的连接位置采用满焊工艺处理，焊缝经过打磨平整后可降低废气流通的局部阻力，同时避免长期振动工况下出现焊缝开裂的问题。安装边界方面，这款歧管的整体横向安装尺寸为320mm，纵向高度为140mm，安装时需预留发动机舱内侧15mm的安全间隙，避免与周边的冷却水管、线束产生干涉，歧管的固定吊耳位置与原厂排气系统的安装吊点完全匹配，不需要额外改动车身安装位即可完成替换，适配多数前置前驱横置布局的车型安装需求。在实际使用场景中，这款歧管既可以满足民用街车改装的低扭损失控制需求，等长设计带来的排气脉冲谐振效应可以在3500转以上的转速区间提升8%-12%的扭矩输出，同时管路内壁的光滑处理可以降低排气紊流产生的排气噪音，不会出现改装排气常见的低转速共振问题。设计过程中还针对歧管的热膨胀量做了补偿设计，支管的弯折弧度预留了足够的热变形余量，发动机达到正常工作温度后，歧管的热膨胀量不会对连接法兰的密封面产生额外的应力，避免长期使用后出现法兰翘曲、螺栓松动的问题。
