带防滑纹理的蓝色PET饮用水瓶结构设计

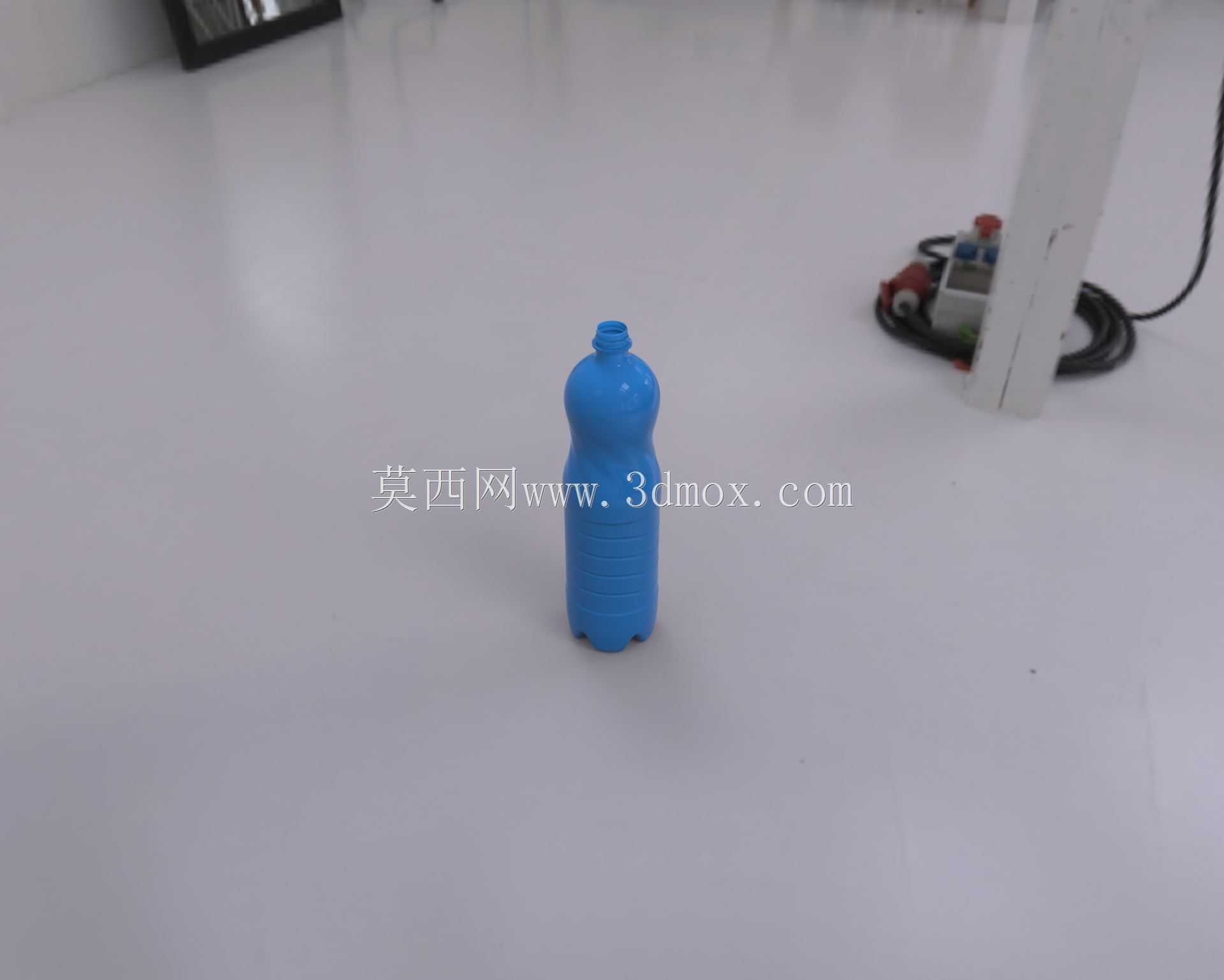

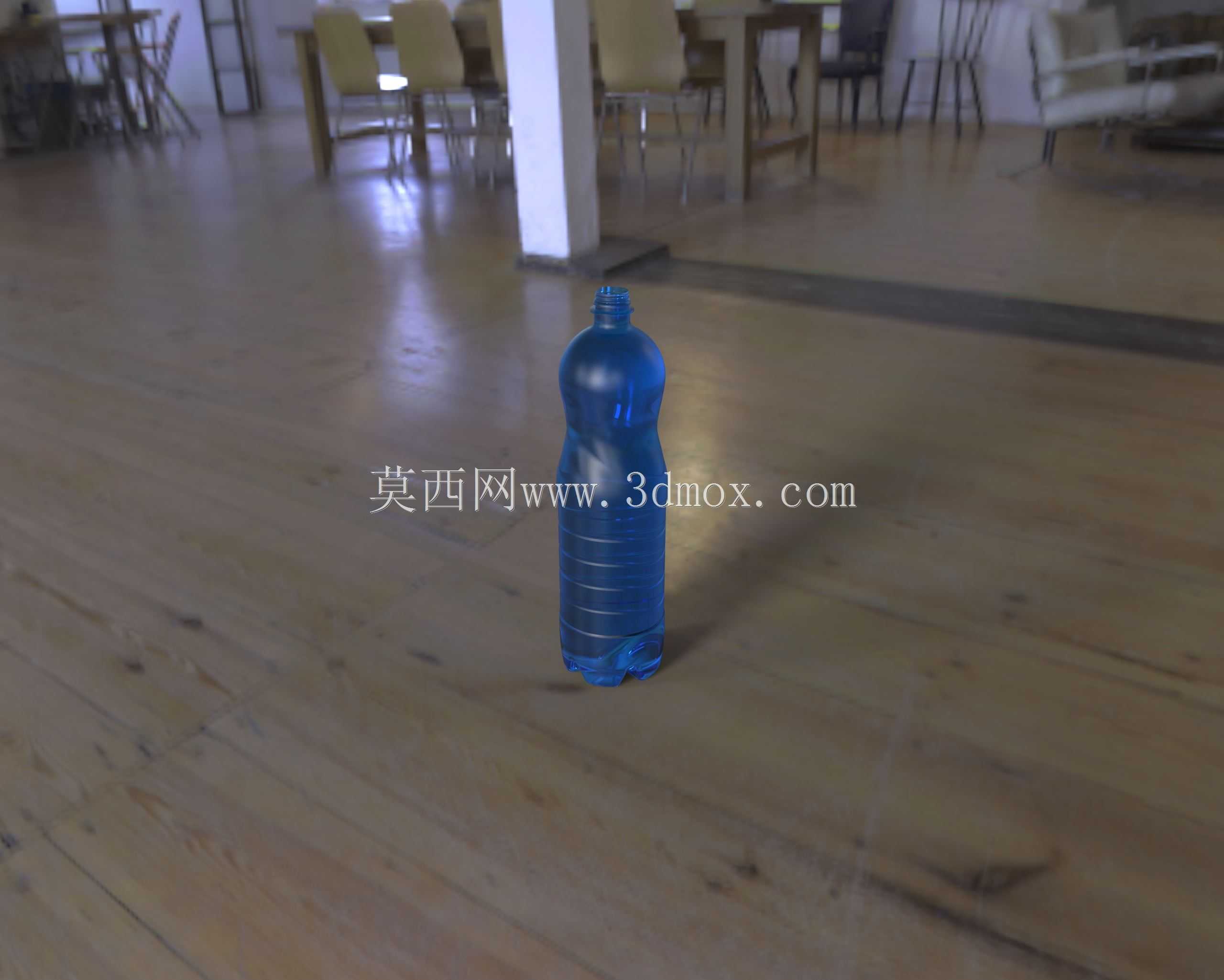

日常流通场景里的瓶装饮用水容器，看似结构简单，实际在结构设计阶段要兼顾握持稳定性、灌装适配性、堆叠承重、材料利用率等多重工程需求，这个蓝色PET瓶的三维结构，完整还原了量产饮用水瓶的全部结构细节，可直接用于包装结构验证、灌装生产线适配调试、运输堆叠仿真等工程场景。从实际使用场景来看，这类瓶型主要适配常温饮用水的灌装、流通与终端售卖环节，覆盖自动灌装线的上瓶、冲洗、灌装、旋盖、贴标、码垛全工序适配，同时要满足终端消费者单手握持开启、随身携带饮用的使用需求，还要适配运输环节的多层堆叠载荷，以及商超货架的陈列摆放要求。瓶身的功能结构设计上，下半段的环形凹凸纹理并非装饰性结构，一方面是在瓶身壁厚较薄的前提下，通过环向加强筋结构提升瓶身的径向抗挤压能力，避免灌装后内压变化或者运输堆叠时出现瓶身瘪陷变形，另一方面这些环向纹理可以增加手掌与瓶身的接触摩擦力，即便瓶身附着冷凝水或者消费者手部潮湿，也能稳定握持不会打滑；瓶身中段的内收弧面，是贴合成年人手掌握持时的掌面弧度设计的，单手握持时手指可以自然贴合在弧面位置，不需要刻意调整握姿就能稳定持握，同时这个内收结构也能在自动贴标环节提供定位基准，保证标签粘贴位置的一致性，不会出现标签偏移、歪斜的问题。瓶口部分采用标准的饮用水瓶口螺纹结构，适配市面通用的28mm口径塑料防盗瓶盖，螺纹的导程、牙型高度都经过匹配验证，旋盖时的扭矩符合量产灌装线的工艺要求，防盗环的连接桥结构也做了细节还原，旋开时连接桥断裂的力值控制在合理区间，既不会出现运输过程中防盗环意外断裂的问题，也不会出现消费者开启时需要过大扭矩难以拧开的情况。瓶底的花瓣式凹陷结构，是PET吹塑瓶的经典承重结构，五个凹陷的支撑脚可以将瓶身垂直放置时的载荷均匀分散到瓶底的五个接触点上，提升空瓶堆放以及满瓶堆叠时的垂直承重能力，同时瓶底中心的内凹结构，可以抵消灌装后液体自重带来的瓶底向下鼓胀变形，保证瓶子放置在平面上时的稳定性，不会出现放置不稳、倾斜晃荡的问题。从设计思路的维度看，整个瓶体的曲面过渡都做了圆角处理，没有尖锐的棱角结构，一方面是吹塑工艺的要求，避免吹塑过程中出现应力集中导致的瓶身壁厚不均、局部易破损的问题，另一方面也能避免消费者握持时被棱角硌手，提升使用触感；瓶身的壁厚分布遵循吹塑工艺的成型规律，瓶口部分因为要配合瓶盖密封、承受旋盖扭矩，壁厚设计值最高，瓶身主体部分壁厚均匀控制在合理区间，在保证结构强度的前提下尽可能减少材料用量，控制单瓶的材料成本，瓶底部分因为要承受堆叠载荷，壁厚也做了局部加厚处理，避免底部受压开裂。外形尺寸与安装边界方面，该瓶型的整体高度适配常规550ml饮用水的灌装容量，瓶身最大直径适配常规自动售货机的货道尺寸，不会出现卡瓶的问题，同时也适配常规瓶装水的外包装箱尺寸，单箱24瓶排布时的间隙控制在合理范围，既不会因为间隙过大导致运输过程中瓶体晃动碰撞，也不会因为间隙过小导致装箱困难。在生产线适配层面，瓶身的各个结构段都匹配高速灌装线的卡瓶板、导瓶板尺寸，上瓶过程中可以顺畅进入灌装工位，不会出现倒瓶、卡滞的问题，旋盖工位的瓶口夹持位置也做了对应的结构避让，保证旋盖头可以稳定夹持瓶口完成旋盖动作。做包装结构设计的工程师在做同类瓶型开发时，可以参考这个模型的加强筋布局、曲面弧度设计，结合自身的容量需求、工艺参数做调整，减少前期结构验证的试错成本；做灌装生产线调试的技术人员，也可以借助这个模型做产线的干涉仿真，提前验证导瓶、灌装、旋盖、贴标各个工位的结构适配性，避免上线调试时出现结构干涉问题。
