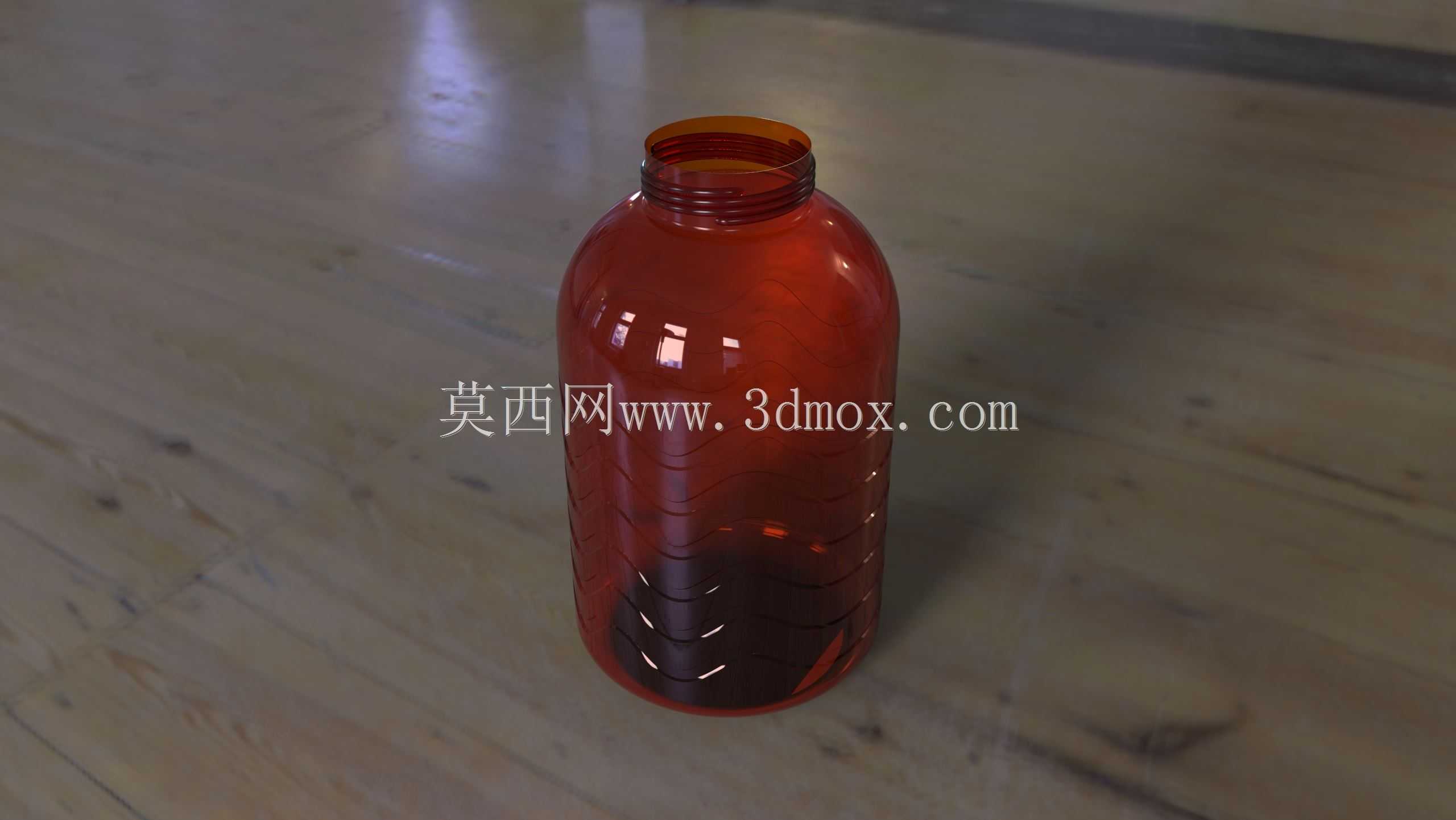

半透明琥珀色螺纹口塑料饮水瓶结构

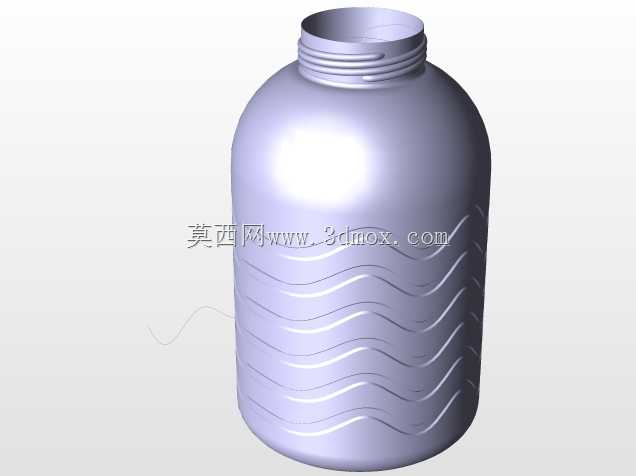

日常快消品流通场景里，这类半透明琥珀色塑料饮水瓶的使用覆盖度极高，从便利店散售饮用水、便携运动补水容器到工业场景下的洁净液体分装载体都能见到它的身影，结构设计的合理性直接影响灌装效率、运输堆叠稳定性以及终端用户的握持使用体验。做这个瓶体结构建模的时候，首先要匹配吹塑成型的工艺特性，瓶身整体壁厚控制在均匀区间，避免局部壁厚差过大导致吹塑成型时出现缩痕、吹穿或者冷却后应力集中开裂的问题，尤其是螺纹瓶口位置，因为要配合瓶盖实现密封旋合，壁厚要比瓶身主体稍厚，保证螺纹啮合时的结构强度，不会因为多次旋拧出现螺纹滑牙或者瓶口变形漏液的情况。瓶身的周向防滑凹槽不是随意排布的装饰纹路，每一圈凹槽的深度、间距都要结合人手握持的触感来设定，凹槽深度控制在1.2mm到1.5mm之间，既不会因为凹槽过深导致吹塑时材料堆积难成型，也不会因为凹槽过浅导致沾水后握持打滑，同时周向的凹槽还能起到加强筋的作用，提升瓶身整体的环向刚度，避免灌装后堆叠或者运输挤压时出现瓶身瘪塌变形。瓶口的螺纹采用标准的多头浅螺纹设计，旋合行程控制在一圈半到两圈之间，既可以保证终端用户单手就能顺利旋开瓶盖，也能配合瓶盖内的密封垫片实现足够的密封压力，避免运输过程中颠簸漏液，瓶口端面做了0.3mm的圆角处理，避免锐边在灌装或者用户饮用时划伤接触部位，同时瓶口的内径尺寸要匹配常规灌装头的外径公差，保证高速灌装时液体不会顺着瓶口外壁溢出。瓶底的内凹结构是设计里很容易被忽略的细节，内凹的弧度要匹配吹塑模的底部冷料穴结构，同时内凹的深度要保证瓶子放置在平面上时的支撑稳定性，不会因为底部轻微变形就出现放置歪斜的情况，瓶底周向的支撑边做了微小的倒角，避免运输过程中瓶底和传送带、包装箱摩擦产生毛边或者开裂。整体瓶身的高度和直径比例控制在3.2:1左右，这个比例下的瓶体既可以适配常规的自动贴标工位，贴标时标签不会因为瓶身曲率变化过大出现翘边，也能匹配常规纸箱的装箱排布，单位体积内的装箱数量可以达到最优值，减少运输包装的空间浪费。瓶身的半透明材质特性在建模时也做了对应的结构考量，壁厚均匀性直接影响透光后的视觉效果，如果局部壁厚偏差超过0.2mm，透光观察时就会出现明显的明暗条纹，影响产品的外观质感，所以在做曲面建模的时候，每一段曲面的曲率过渡都做了G2连续处理，避免曲面出现硬棱或者曲率突变，保证吹塑成型后瓶身的曲面顺滑，光线透过时的折射效果均匀。另外瓶身的容量公差控制在±5ml以内，灌装液位线的位置距离瓶口预留了足够的空气预留空间，避免高温环境下液体膨胀导致瓶内压力过大出现漏液或者瓶体变形，这个预留空间的大小还要结合液体的热膨胀系数来计算，常规饮用水的灌装温度下，预留的空气腔体积占总容积的6%左右，既不会因为预留空间过大导致运输时液体晃动感太强，也不会因为预留空间不足导致温度变化时内压异常。做这类薄壁吹塑件的三维建模时，不能只做外观曲面，还要提前把成型后的收缩率补偿进去，PET类材质的吹塑收缩率大概在1.2%到1.8%之间，建模时要根据选定的材料特性提前把尺寸做补偿，避免开模后成品尺寸超出公差范围，尤其是瓶口的螺纹尺寸，收缩率补偿不到位会直接导致和瓶盖的配合出现问题，要么旋合过紧难以打开，要么旋合过松密封失效。
