车用排气消声筒体结构设计方案

在整车排气系统的布局中，这类筒状排气消声组件承担着核心的气流疏导与降噪功能，日常装车场景覆盖乘用车辆、小型商用车辆的排气中段或尾段布置，是排气路径上不可或缺的功能部件。实际装车运行时，发动机燃烧室排出的高温高压脉动气流会先通过前端连接法兰进入筒体内部，经过多腔室的节流、扩容、吸音材料阻尼作用后，将排气过程产生的宽频噪声逐步衰减，最终从尾端接口导出符合噪声限值要求的气流，同时避免排气背压过高影响发动机的充气效率。

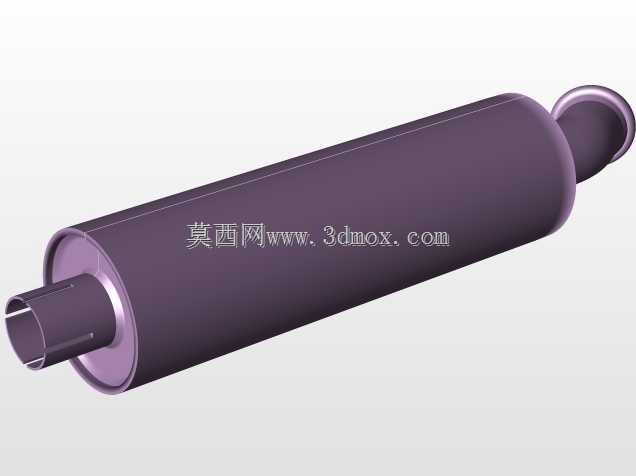

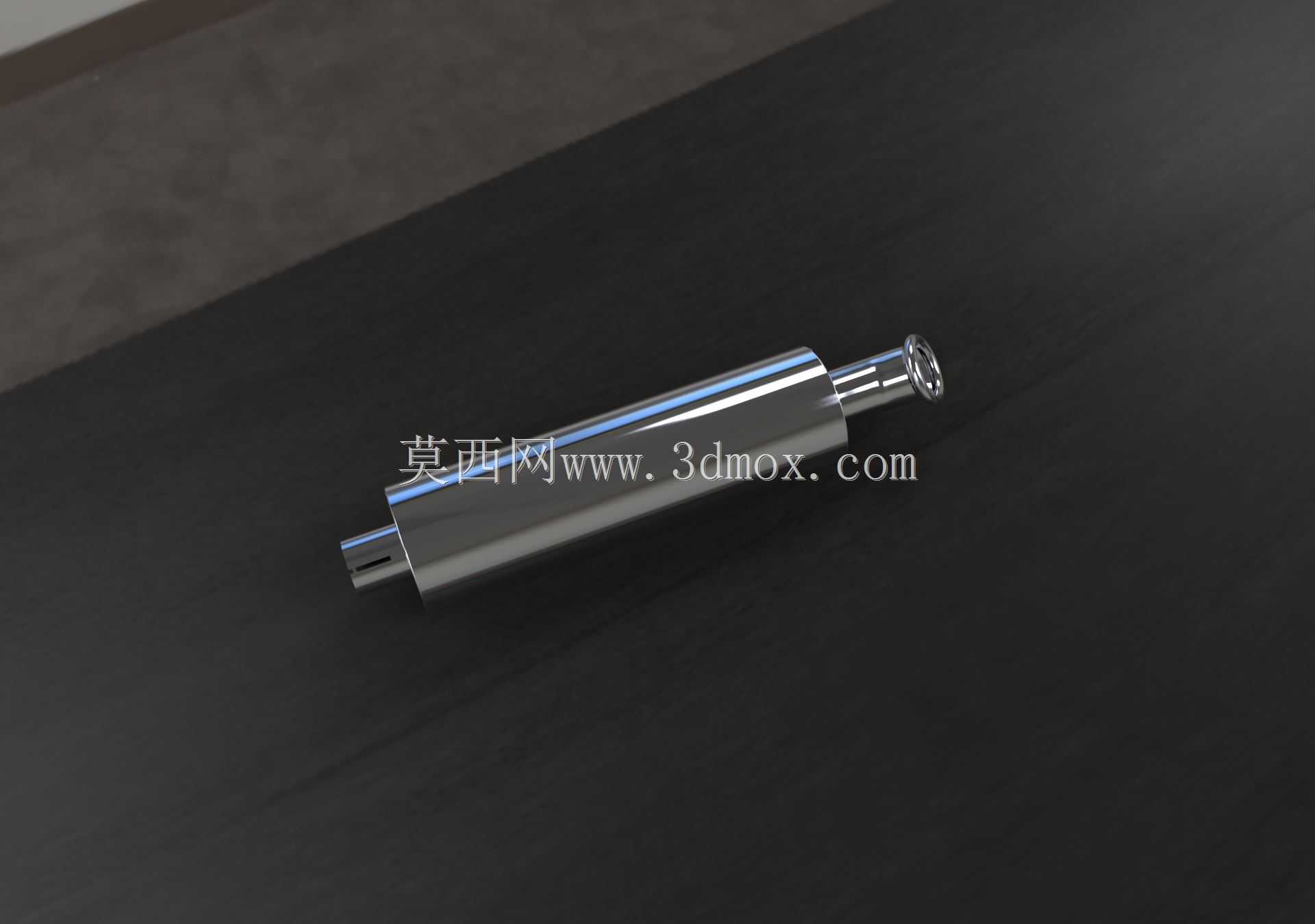

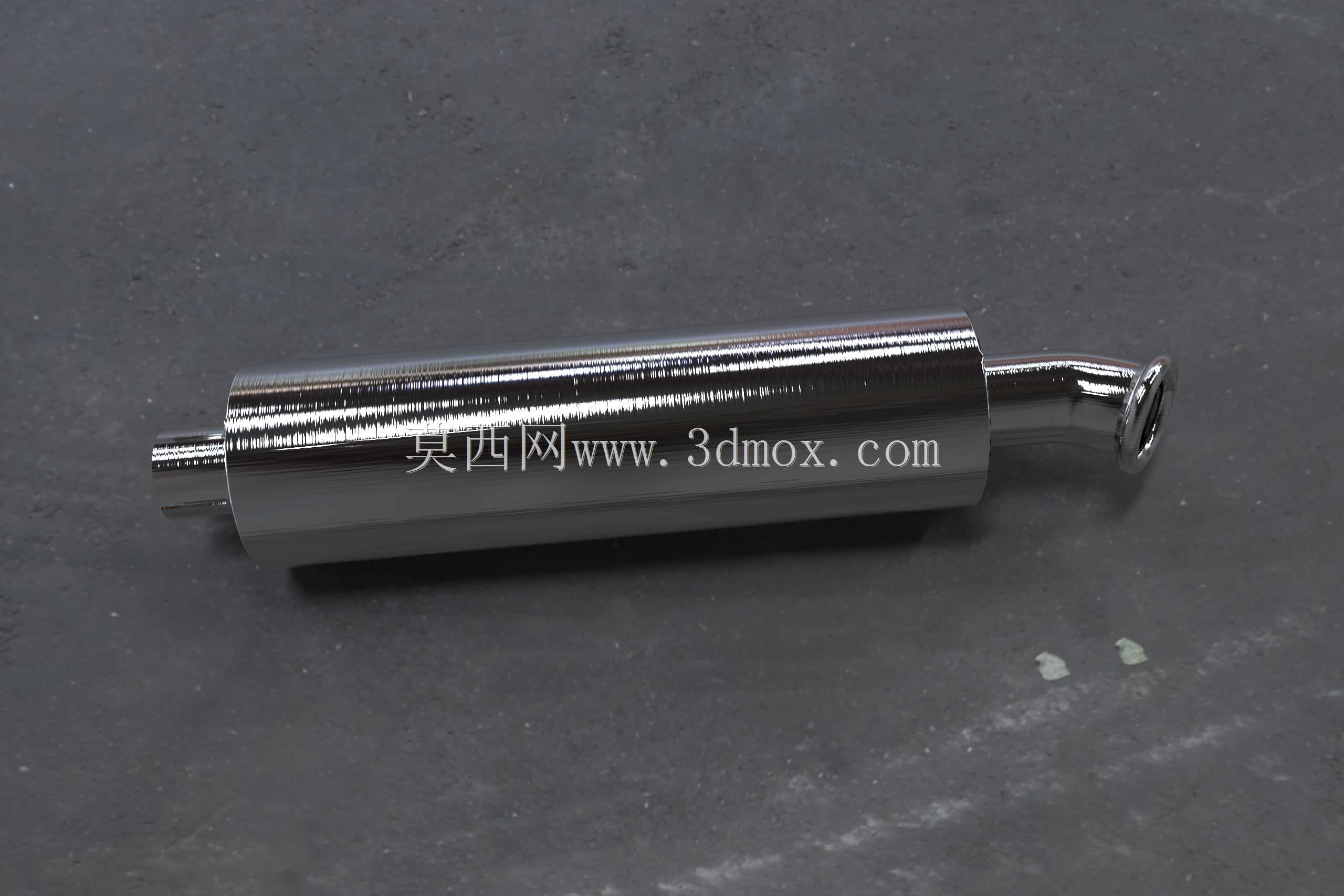

从结构设计逻辑来看，整个筒体采用同轴回转体布局，主体为等直径薄壁圆筒结构，两端通过旋压或焊接工艺收口形成连接端，一端为适配前段排气硬管的插入式接口，另一端为适配尾段排气装饰管的缩径接口，筒体表面做了抛光防锈处理，既可以抵御行车过程中泥水、融雪剂的腐蚀，也能在部分外露式排气布局中兼顾外观装饰作用。设计过程中首先要匹配发动机的排气流量参数，确定筒体的通流截面积，避免通流面积过小造成排气阻力过大，导致发动机功率损耗、油耗上升；同时要根据目标降噪频段，合理划分筒体内部的腔室数量、穿孔管的孔径与开孔率，以及吸音棉的填充密度，在背压与降噪效果之间找到平衡。

安装边界层面，这类筒体的轴向长度需要适配整车底盘的排气布置空间，不能与底盘下方的燃油管路、制动管路、线束以及车身底板产生运动干涉，同时要预留足够的热膨胀间隙，避免车辆运行过程中筒体受热伸长后挤压周边部件。筒体的外径尺寸需要避开底盘的凸起结构，保证车辆在满载颠簸、悬架极限压缩工况下，筒体与周边部件的最小间隙满足热态安全要求，防止高温筒体烤坏周边的橡胶件、塑料件。两端连接接口的尺寸需要与前后段排气管的管径完全匹配，接口处采用卡箍压紧密封或者焊接密封的方式，保证整个排气路径的密封性，避免废气泄漏进入车厢内部。

在实际建模过程中，回转体主体部分优先采用旋转特征生成基础筒体，再通过抽壳命令设定符合行业常规的薄壁厚度，两端的收口结构采用扫掠或者多截面实体特征生成，保证过渡段的曲面顺滑，避免出现应力集中的尖角结构。筒体上的安装吊耳位置需要根据底盘的悬挂点布局确定，吊耳的焊接位置要做局部加厚处理，承受车辆行驶过程中排气系统的振动载荷，避免长期振动导致焊缝开裂。建模时还要考虑生产工艺的可行性，筒体的焊缝位置要避开安装受力点，旋压收口段的锥度要符合常规旋压设备的加工范围，不能出现过小的圆角导致加工难度陡升、废品率上升。

这类排气组件在实际选型匹配时，除了关注消声性能与背压参数，还要考虑自身的重量控制，薄壁筒体在保证结构强度的前提下尽可能降低壁厚，减少整车的簧下质量，提升车辆的操控响应。同时筒体内部的吸音材料要选用耐高温、抗气流冲刷的材质，避免长期高温工作后材料粉化被气流吹出，导致消声效果快速衰减。整个结构的共振频率需要避开发动机的常用工作转速区间，防止车辆在常用车速下出现排气共振，引发车内低频噪声问题，影响驾乘舒适性。
