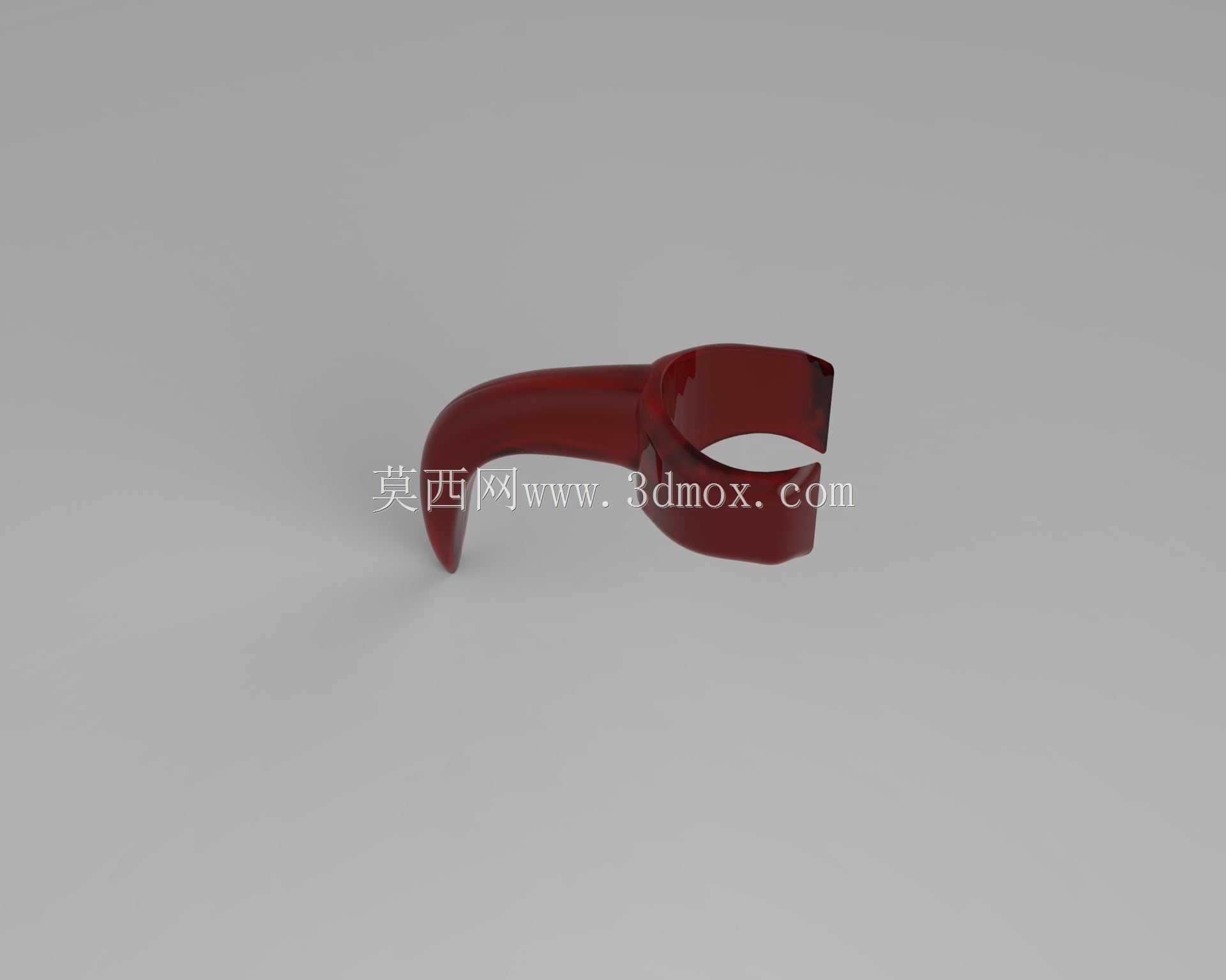

半开口弯钩式连接卡扣结构设计

这款半开口弯钩结构，在轻工装配、小型设备线束固定、民用五金挂载场景里的适配性很强，日常做结构选型时经常会碰到这类小零件的设计需求，很多人觉得这类小挂钩结构简单，实际要兼顾挂载可靠性、拆装便捷性、长期使用的抗形变能力，需要考量的细节并不少。从实际使用场景来看，这类钩形结构常被用在小型设备的可拆卸舱门挂扣、便携工具的挂载挂点、线束整理的固定卡扣、民用置物架的挂载钩位上，不同场景下对结构的受力要求差异很大：如果是用于设备舱门的挂接，需要兼顾扣合后的预紧力，避免设备运行振动导致松脱；如果是用于置物挂载，需要重点考虑弯钩根部的抗弯折强度，避免长期承重出现塑性形变；如果是用于线束固定，需要控制开口处的弹性变形量，既方便线束卡入，又能保证卡入后不会轻易滑脱。

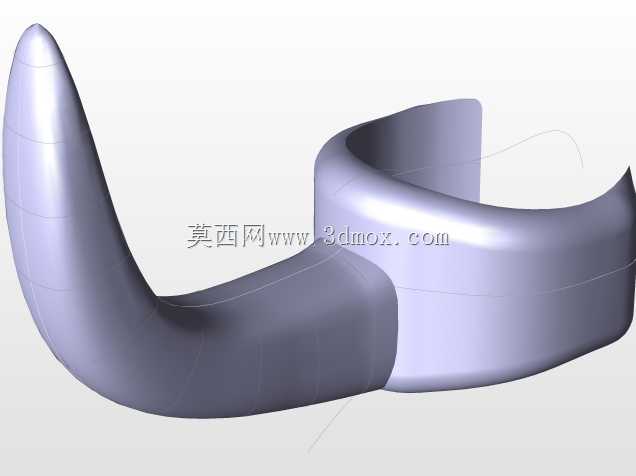

设计这类结构的时候，首先要明确安装边界的限制：整个结构的环形抱合段是用于和固定基座连接的部分，抱合段的内径需要和配套的圆柱基座直径做公差匹配，常规小尺寸挂载场景下，抱合段和基座的间隙控制在0.1-0.2mm即可，间隙过大会导致挂载后钩体出现径向晃动，间隙过小则会导致装配时卡滞，甚至无法顺利套入基座。抱合段的开口宽度需要根据基座的安装形式确定，如果是侧面卡入式装配，开口宽度要比基座直径小15%-20%，依靠材料本身的弹性变形卡入基座，装配到位后抱合段的内圆弧面完全贴合基座外壁，保证周向固定的可靠性；如果是端部穿入式装配，开口宽度可以适当收窄，重点控制轴向窜动的间隙即可。

弯钩段的曲率设计是整个结构的核心，很多新手做这类设计时会直接做等半径的圆弧弯钩，实际使用时很容易出现挂载物滑脱、或者应力集中在弯钩根部导致断裂的问题。合理的弯钩曲率应该是从根部到钩尖逐步收窄半径，根部的圆弧半径更大，用来分散承重时的弯折应力，靠近钩尖的位置半径缩小，形成一个向内的收口角度，这个收口角度一般控制在12°-18°之间，角度太小会导致挂载物卡入困难，角度太大则起不到防脱的作用。钩尖位置需要做0.3-0.5mm的圆角处理，避免尖锐边缘划伤挂载的线缆、或者操作人员的手部，同时也能减少应力集中，避免钩尖受碰撞时出现崩裂。

从受力角度分析，整个结构的应力集中点主要在两个位置：一个是抱合段和弯钩段的连接过渡处，另一个是弯钩的根部圆弧位置。做结构设计时，这两个位置必须做圆角过渡，圆角半径不能小于结构壁厚的0.8倍，避免直角过渡导致的应力集中，在长期承重或者反复拆装的场景下，过渡位置的壁厚要比其他位置厚20%-30%，提升抗疲劳强度。如果是采用塑料材质制作这类结构，比如常见的尼龙、POM材质，壁厚要控制均匀，整体壁厚差异不能超过30%，避免注塑成型时出现缩痕、翘曲，影响最终的装配精度；如果是采用金属材质冲压成型，要注意折弯处的圆角半径不能小于板材厚度，避免折弯时出现开裂。

安装适配方面，这类钩形结构的整体外轮廓尺寸需要根据安装空间做调整，比如在狭小的设备内部做线束固定用的卡扣，整体高度不能超过相邻元器件的安全间隙，避免和其他零件产生干涉；如果是外置的挂载挂钩，要保证弯钩的开口深度足够，挂载常规的挂环、束带时不会因为晃动脱出。另外，抱合段的轴向宽度也要根据承重需求确定，承重越大，抱合段和基座的接触面积就要越大，降低单位面积的压强，避免长期使用后基座被磨损，或者抱合段出现形变松脱。

实际做三维建模的时候，要提前预留出材料的变形余量，比如弹性卡扣类的结构，要模拟卡入时的最大变形量，保证变形量在材料的许用弹性变形范围内，不会出现塑性变形导致卡扣失效。对于需要反复拆装的使用场景，还要考虑磨损余量，抱合段的内圆弧面可以适当增加0.1mm左右的磨损预留量，长期使用磨损后依然能保持足够的抱紧力。这类小结构虽然看起来不起眼，但是在整套设备里往往起到很关键的固定作用，设计时如果忽略了细节，很容易出现使用过程中松脱、断裂的问题，导致后续的售后维护成本升高。
