TE连接带开关一体式电源输入插座结构设计

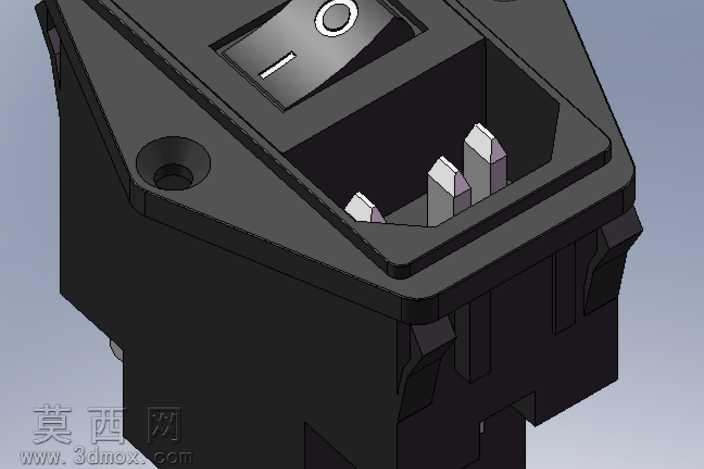

本作品为集成电源开关的TE连接品字尾电源输入插座三维建模成果，建模过程中严格遵循TE原厂连接器的尺寸规范与装配要求，首先通过草图绘制勾勒插座外壳的整体轮廓，针对外壳的安装固定孔位、卡扣卡位、插片容纳腔等结构进行精准的尺寸约束，确保各特征的位置公差符合实际五金接插件的生产标准。材质设置上，外壳部分采用哑光黑色阻燃工程塑料材质，通过调整材质的粗糙度、漫反射参数还原真实塑胶件的磨砂质感，开关拨杆部分采用同系列阻燃塑胶材质，边缘做细微的高光处理模拟注塑件的脱模边角效果，内部导电插片采用镀镍铜合金材质，设置金属特有的反射与高光参数，还原金属接插件的金属光泽与导电件的质感表现。结构设计上，将船型翘板开关与品字电源插座做一体化集成布局，开关模块嵌入插座外壳的上部预留腔体内，预留开关拨杆的活动行程空间，避免拨杆动作时与外壳产生干涉；插座内部的三个电源插片按照国标品字插座的间距排布，插片根部做加强筋结构设计，提升插片的抗弯折能力，外壳侧边设置导向卡扣与安装定位柱，方便该组件在设备壳体上的快速装配与固定。建模过程中对所有装配间隙做了合理预留，开关的活动部件与固定壳体之间预留0.1-0.2mm的装配间隙，插片与外壳的嵌合位置做过盈配合的结构设计，确保导电件安装后不会出现松动脱落的问题。渲染阶段采用柔和的侧上方打光方案，突出外壳的棱角结构与材质质感，对插片的金属切面做重点光影表现，清晰展示内部导电结构的排布位置，同时通过剖面视角的预留设计，可直观展示开关与插座内部的连通结构，方便使用者理解该集成组件的电路连通逻辑，该模型可直接用于电子设备的电源输入部分结构选型、装配干涉检查以及产品外观设计参考。
