群晖DS220+壁挂安装固定支架结构

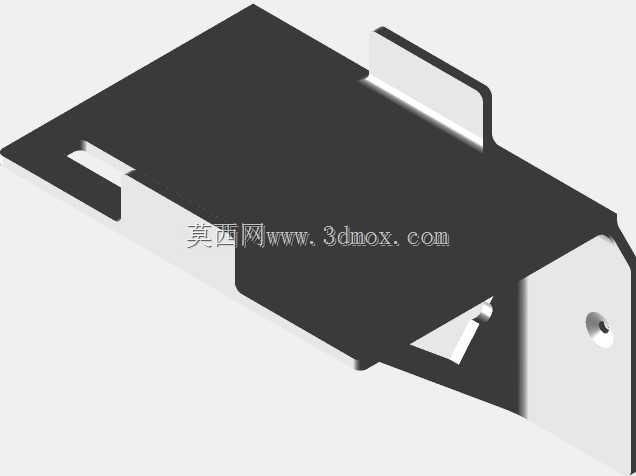

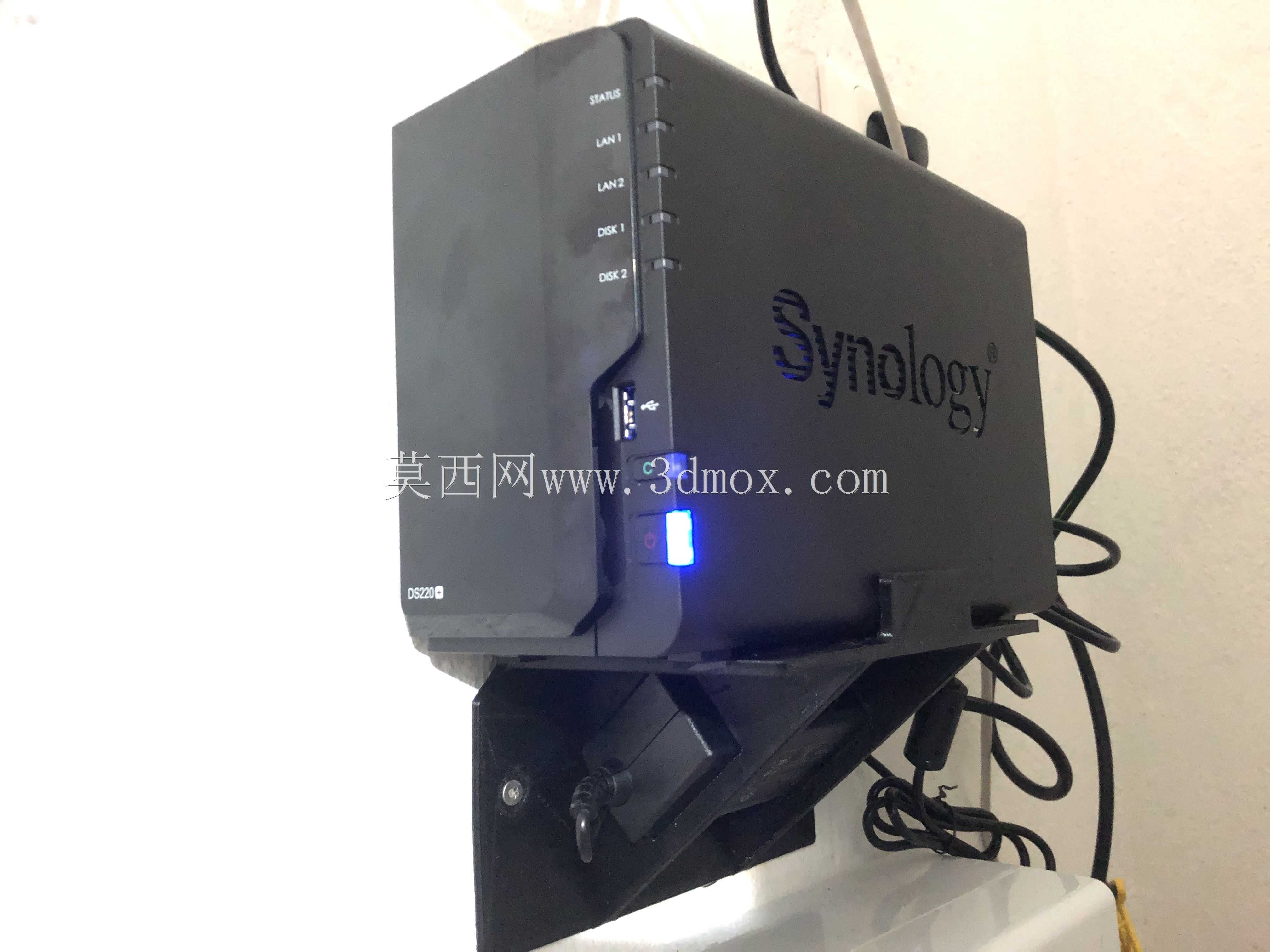

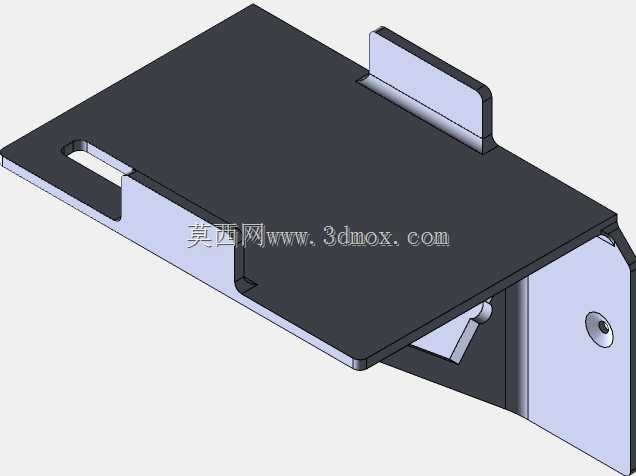

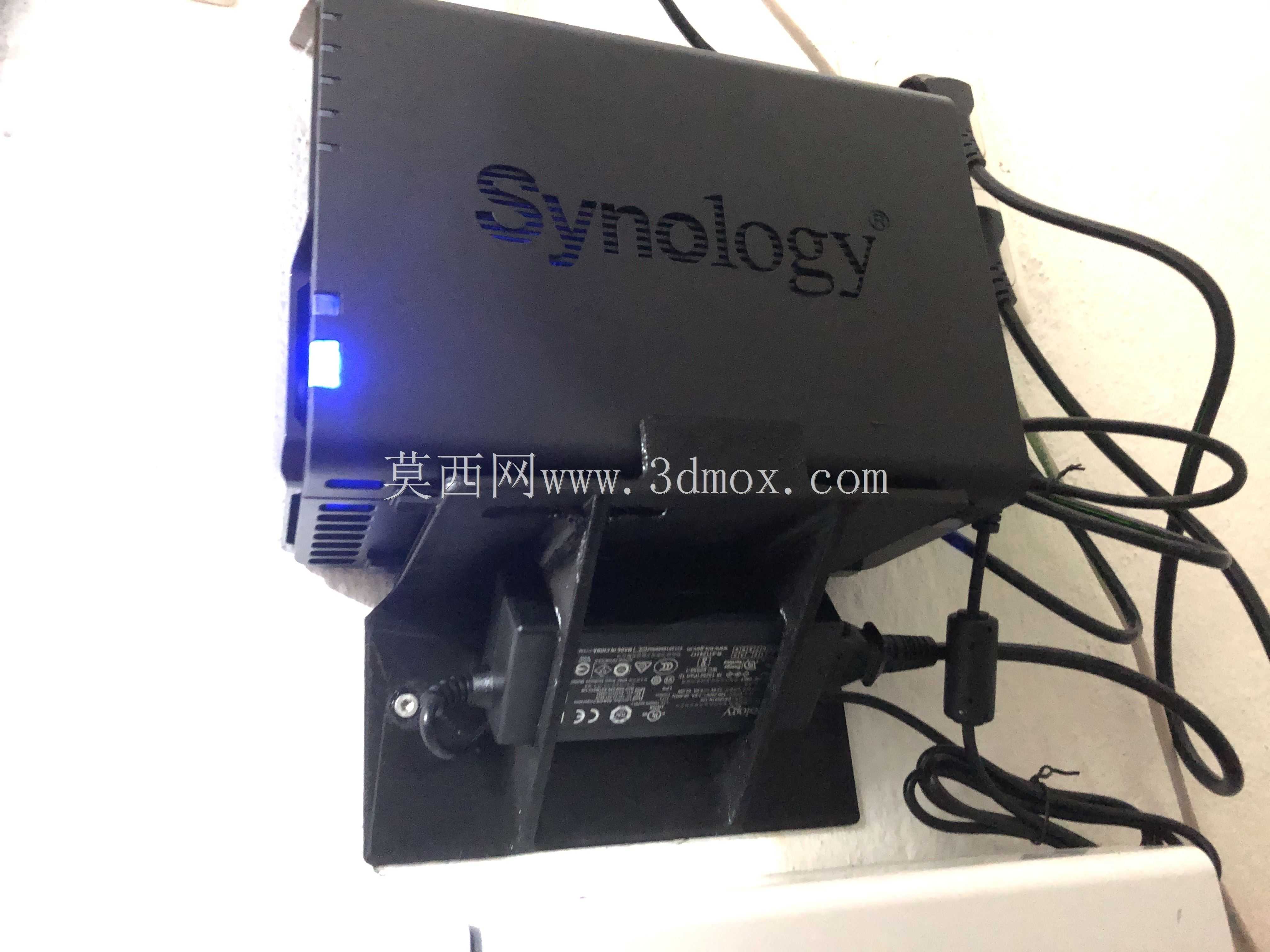

在小型办公网络部署、家庭数据中心搭建场景中，桌面式NAS设备常因桌面空间局促、线缆杂乱易被触碰、设备积灰散热受阻等问题影响使用稳定性，壁挂式安装支架正是针对这类痛点开发的配套结构件，适配群晖DS220+双盘位网络存储设备的安装固定需求。该支架采用贴墙安装的布局设计，整体安装角度设置为85°仰角，既避免设备完全垂直墙面导致的接口插拔操作不便，也能让设备正面的状态指示灯保持在日常站立或坐姿的可视范围内，无需刻意俯身或抬头即可查看设备运行状态。结构设计上，支架主体采用承托式受力结构，底部设置与NAS设备底部轮廓完全贴合的定位卡槽，设备推入卡槽后即可完成水平与前后方向的限位，侧面设置弹性卡扣结构，无需额外螺丝即可锁定设备，避免设备从支架中滑脱，同时也支持快速拆卸维护。除了NAS主机的固定位，支架还集成了电源适配器的专属固定舱位，可将体积偏大的电源适配器牢牢卡在支架下方的预留空间内，避免电源适配器悬空拉扯电源线、或垂落占用额外空间，所有线缆可沿支架侧面的理线卡槽排布，从墙面出线端到设备接口端的线缆全程被规整约束，不会出现线缆缠绕、拉扯接口的问题。针对3D打印的工艺特性，该支架在结构设计时做了针对性优化：所有壁厚保持均匀，避免打印过程中出现翘边、填充不均的问题；所有受力部位做了加厚处理并设置三角加强筋，可承受双盘位NAS满载硬盘时的整体重量，长期使用不会出现形变；安装孔位采用沉头设计，螺丝拧入后表面保持平整，不会刮蹭设备外壳。安装边界方面，支架贴墙侧设置四个对称的安装孔位，适配常规的膨胀螺丝安装方式，安装完成后设备突出墙面的距离控制在合理范围，不会过度占用通道空间，设备与墙面之间预留了足够的散热间隙，保证设备背部的散热孔空气流通顺畅，不会因贴墙安装导致散热效率下降。支架的所有边角都做了圆角处理，安装和维护设备时不会划伤手部，整体结构无多余冗余设计，在保证结构强度的前提下尽可能减少材料消耗，适配PETG材料的打印特性，打印完成后无需复杂后处理即可直接投入使用。
