硬盘内部金属支撑固定结构件

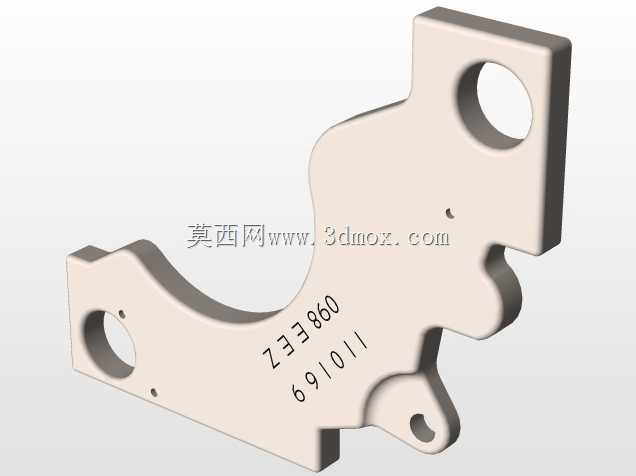

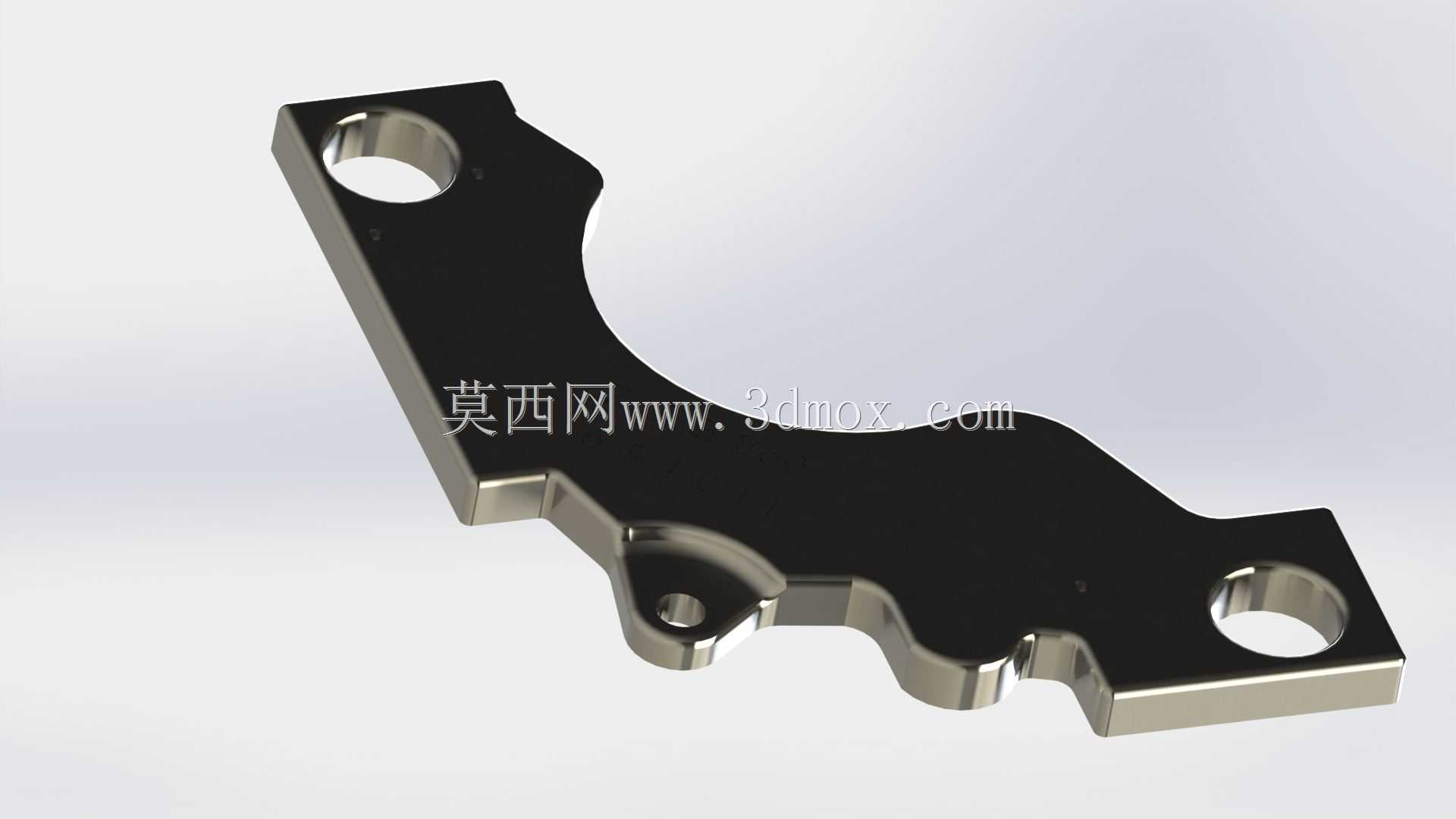

该结构件属于硬盘内部的核心支撑固定组件，主要应用于机械硬盘的内部装配场景，承担磁头驱动组件周边的结构限位、部件承载以及安装基准定位的作用。在硬盘实际运行过程中，盘片高速旋转会产生持续微幅振动，该零件通过自身刚性结构分散振动载荷，避免磁头寻道过程中出现偏移，保障读写动作的稳定性。从设计思路来看，零件整体采用异形钣金切削成型结构，轮廓完全适配硬盘内部腔体的预留空间，三个带倒角的安装孔分别对应硬盘底座上的定位柱，孔位公差控制在微米级，确保装配后无旷量。零件中部的弧形避让缺口完全对应盘片的外圆轮廓，既避免了与高速旋转的盘片发生干涉，又最大化利用了腔体内部的有限空间，在不增加整体体积的前提下提升了结构强度。零件边缘做了阶梯式的让位设计，对应磁头摆臂的运动行程范围，摆臂在寻道摆动过程中不会与该支撑件发生触碰，同时零件下部的小型凸台结构用于固定磁头驱动线圈的侧边限位块，装配后可限制线圈的最大摆动幅度，避免磁头超出盘片工作区域造成盘片刮伤。从安装边界来看，零件整体厚度均匀，安装面平面度要求极高，装配后与硬盘底座的贴合间隙不超过0.02mm，三个安装孔的中心距严格匹配硬盘底座的预装柱位置，无需额外调整即可完成快速装配。零件表面采用发黑处理，既提升了金属表面的防锈能力，又避免硬盘内部产生多余反光干扰磁头的信号读取，同时表面粗糙度控制在合理范围，不会因高速气流带动产生碎屑污染盘片。在结构强度设计上，零件在弯折处做了加厚过渡处理，避免长期受振动影响产生金属疲劳变形，整体重量控制在极低水平，不会增加硬盘整体的负载，同时满足抗冲击要求，在硬盘受到意外跌落冲击时，该结构件可吸收部分冲击能量，保护内部精密的磁头与盘片组件不受损坏。
