六十吨级承载吊具梁结构设计

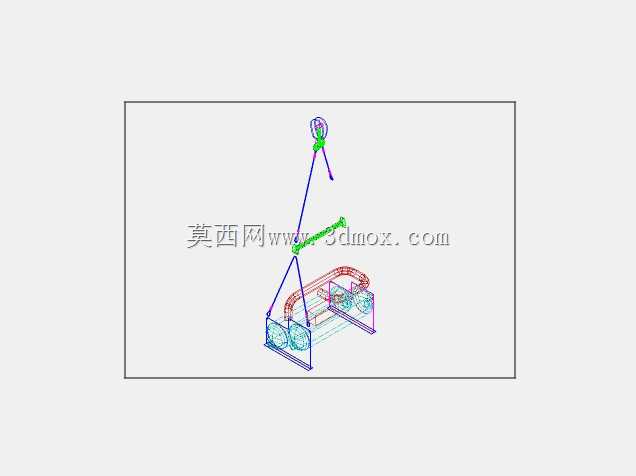

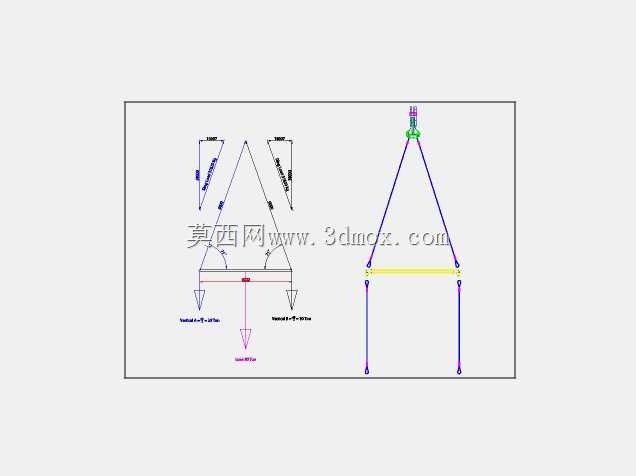

在重型设备吊装、大型钢结构转运、港口重型货件装卸这类作业场景里，吊具梁是直接决定吊装安全与载荷分配合理性的核心承载部件，本次设计的六十吨级荷载吊具梁，主要适配大吨位双吊点起重作业需求，解决常规单吊索吊装时载荷偏载、被吊件受挤压变形的问题。从实际作业逻辑出发，该吊具梁的核心功能是将起重设备的单点起吊力，通过梁体结构均匀分配到下部两个吊点位置，匹配被吊件的预设吊耳间距，避免吊索夹角过大带来的额外水平分力对被吊件结构造成损伤，同时降低起重索具的受力负荷。设计阶段首先明确了60吨额定荷载下的安全冗余要求，梁体主体采用箱型焊接结构，相比工字梁结构具备更好的抗扭性能，能适配吊装过程中可能出现的小幅偏载工况，梁体上部设置的中央吊点通过卸扣与起重吊钩连接，下部两个对称布置的吊点间距根据常见重型构件的吊点分布做了适配预留，吊点位置均做了加强筋板补强，避免应力集中导致的结构开裂。从安装边界来看，该吊具梁的上部吊点连接尺寸适配通用大吨位卸扣的安装孔径，下部吊点可直接连接吊装索具或定制吊爪，整体结构的重心与上部吊点处于同一竖直线上，空载状态下可保持水平姿态，方便现场作业人员快速挂接索具。梁体的外形尺寸充分考虑了现场转运与存储需求，长度方向控制在常规货运车辆的装载宽度范围内，无需额外拆解即可完成厂区转场，梁体上预留的减重孔在不影响结构强度的前提下降低了自身重量，减少起重设备的无效载荷消耗。结构细节上，所有焊接位置均做了圆角过渡处理，避免焊接应力集中，吊点连接孔采用镗孔加工，保证与卸扣销轴的配合精度，减少吊装过程中的冲击磨损，梁体表面的结构加强筋沿受力方向布置，在额定荷载下梁体的最大扰度控制在行业标准允许的范围内，不会出现永久变形。实际作业中，该吊具梁可搭配不同长度的下部索具，适配不同外形尺寸的重型被吊件，无论是大型机床床身吊装、重型钢结构构件转运，还是港口重型集装箱类货件的装卸作业，都能通过稳定的载荷分配保证吊装过程平稳，减少被吊件在吊装过程中的晃动幅度，降低现场作业的安全风险。设计过程中对梁体的各个受力截面做了详细的力学验算，包括正应力、剪应力以及局部挤压应力的校核，确保在1.25倍动载试验荷载下结构无屈服、无焊缝开裂，满足重型起重作业的安全规范要求，同时吊点位置的对称设计也方便现场作业人员快速判断吊具安装是否到位，减少吊装前的检查工作量。
