造纸厂卸料回转窑动力提升安装结构

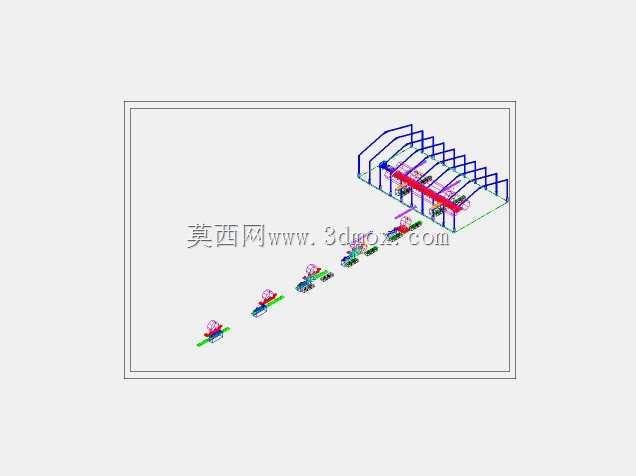

　　在制浆造纸生产线的原料预处理工段，回转窑承担着蒸煮后浆料的均化、冷却及中转输送职能，传统回转窑安装多采用大型起重设备分段吊装，受厂房内部净空限制、生产区设备排布密集的现场条件约束，吊装作业往往需要提前停产清场，作业周期长且对周边已投产设备的防护要求极高，这套动力提升式安装结构正是针对这类受限空间作业场景开发的专用工装。整套结构沿回转窑轴向排布，从窑头卸料端延伸至窑尾进料侧，分段式的支撑框架采用模块化桁架设计，单段桁架可通过现场拼接适配不同长度规格的回转窑筒体，框架底部设置可调式支脚，可根据厂房地面的实际平整度调整支撑高度，支脚与地面接触处预留膨胀螺栓固定孔，安装时无需额外浇筑设备基础，大幅缩短现场施工的准备周期。

　　动力提升单元采用分级顶升设计，沿回转窑筒体圆周方向均匀布置多组顶升点，每组顶升点配备独立的位移监测结构，可实时反馈各点位的顶升高度，避免筒体顶升过程中出现偏斜导致的密封面错位、筒体变形问题，顶升行程覆盖从地面预装位到最终安装位的全高度区间，作业过程中无需二次倒运筒体段节。配套的滑移轨道沿框架纵向铺设，轨道面做淬火硬化处理，降低筒体平移过程中的摩擦阻力，轨道侧方设置限位挡块，可根据筒体的实际直径调整挡块间距，防止平移过程中筒体出现侧滑偏移。在卸料端位置，结构集成了卸料罩的预装位，可在筒体顶升就位前提前完成卸料罩与筒体端部的密封装配，减少高空作业的工作量。整套结构的安装边界充分考虑了造纸厂厂房的常规柱距、层高参数，

　　框架外侧预留了人员操作及管线布设的空间，作业时不会与厂房内的原有工艺管线、电缆桥架产生干涉，顶升动力单元采用集中控制模式，操作人员可在框架侧方的安全区域完成全部顶升、平移操作，无需进入设备下方的危险区域。相较于传统吊装方案，这套结构可在不停产的情况下完成相邻生产线的回转窑安装作业，作业过程中对周边生产区域的影响降至最低，同时模块化的组件可拆解转运，适配不同厂区的作业需求，结构的受力经过反复校核，可满足大吨位回转窑筒体的顶升承重要求，各连接节点采用标准化紧固件，现场拆装无需专用焊接设备，进一步降低现场施工的作业门槛。
