发电机组汽轮机配套提升装置结构设计

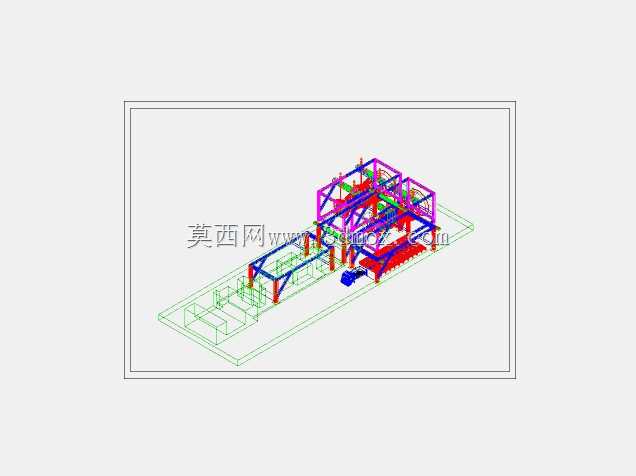

　　这套结构针对火电厂发电机组检修环节的汽轮机部件移位需求设计，日常运维中，汽轮机缸体、转子等重型部件的拆装移位一直是运维作业的难点，常规起重设备受厂房内管线、其他配套设备的布局限制，无法精准覆盖汽轮机周边的作业点位，这套提升装置直接架设在发电机组旁的预留安装区域，无需额外占用厂房主通道空间，可在设备停机检修时完成核心部件的垂直提升与水平移位作业。从结构布局来看，整套装置采用模块化型钢焊接机架作为承载主体，底部框架沿汽轮机轴向延伸布置，预留出足够的部件下放与转运空间，机架立柱采用加厚H型钢拼接，横向连接梁通过螺栓加焊接的复合连接方式固定，兼顾整体刚性与现场拆装的便利性，顶部的承载梁根据汽轮机部件的重心分布做了偏心载荷校核，

　　可满足不同重量级部件的起吊需求，不会出现单侧形变超差的问题。设计过程中优先考虑了现场安装的边界条件，机架底部的安装脚位对应厂房原有预埋地脚螺栓的点位，无需对现有厂房地面做二次开凿处理，整套装置的外围轮廓避开了厂房内的蒸汽管线、电缆桥架与巡检通道，安装完成后不会影响日常巡检时的人员通行，也不会和周边其他配套设备产生运动干涉。装置的滑动承载模块沿顶部横梁的导轨运行，配合导向轮组避免运行过程中的卡滞问题，起吊点位的预留接口可适配不同规格的吊具，不管是起吊汽轮机上缸还是抽出转子，都能通过调整吊点位置保证部件起吊过程中的水平度，避免部件磕碰损伤密封面。考虑到电厂作业环境的高湿、多粉尘特性，所有结构件的连接位置都做了防松设计，

　　导轨接触面预留了润滑脂加注通道，日常维护时无需拆解机架即可完成保养作业，机架侧面预留的爬梯与操作平台点位，可方便运维人员在提升作业过程中近距离观察部件对位情况，保障检修作业的安全性。整套结构的受力点都经过有限元校核，在额定载荷下的形变量控制在行业允许的范围内，不会因为长期反复承载出现结构疲劳变形，各模块之间的连接尺寸做了统一标准化设计，后续如果需要移位到同型号其他发电机组旁使用，可直接拆解转运后快速组装，无需重新做适配性修改。
