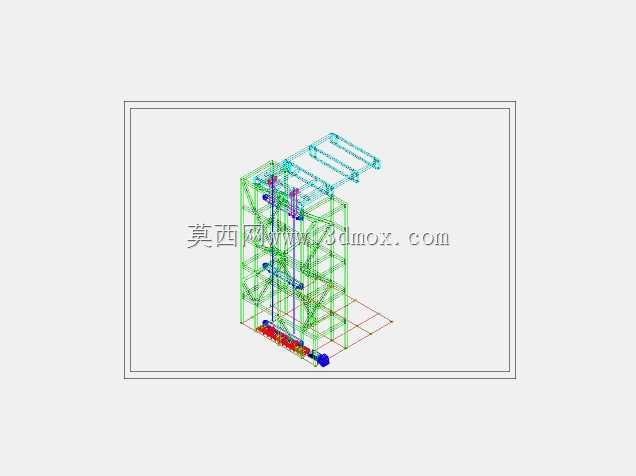

  在火电、化工等行业的大型承压设备安装场景中,汽包作为锅炉系统的核心承压部件,单体重可达数十吨至上百吨,安装位置通常处于厂房高层钢架平台区域,常规吊装设备受作业空间、厂房结构承载限制,难以直接完成就位作业,钢绞线千斤顶提升装置正是针对这类受限空间内的重型构件垂直提升需求设计的专用作业机构。整套装置的核心承载框架采用型钢焊接桁架结构,设计阶段通过有限元仿真对不同提升行程下的框架受力变形做了迭代校核,主立柱选用H型钢拼接成型,横向连系梁按等间距布置,既保证框架整体抗侧倾刚度,也预留了钢绞线穿束、液压管路排布的操作空间,框架底部设置可调式支撑脚,可适配现场不同平整度的安装基面,避免基础不均匀沉降带来的附加应力。

  提升执行单元采用多组钢绞线千斤顶集群协同布置,钢绞线沿框架竖向导向槽排布,每束钢绞线的夹持锚具做了冗余设计,单根钢绞线失效时剩余承载能力仍能满足1.5倍以上安全系数要求,液压控制系统可实现各组千斤顶的同步位移调节,提升过程中位移偏差控制在毫米级,避免汽包提升过程中出现偏载、卡滞问题。设计过程中充分考虑了现场安装的作业边界,框架整体采用分段模块化设计,单段构件重量控制在现场常规吊装设备的额定起重量范围内,无需额外配置大型起重设备即可完成装置自身的组拼,装置的竖向提升行程覆盖从地面预制平台到高层安装位的全高度需求,横向导向机构可适配汽包就位过程中的小幅位置微调,无需额外搭设临时调整工装。

  整套机构的受力路径从钢绞线夹持点经顶部承载梁传递至主立柱,再通过底部支撑脚分散传递至安装基础,所有连接节点均采用高强螺栓配合定位销的连接形式,既保证连接刚度,也便于装置完成作业后的拆解转运,可在不同项目现场重复周转使用。针对汽包这类圆柱形重型构件的提升需求,装置配套的专用吊具做了弧面贴合设计,吊具与汽包接触面铺设防滑垫层,增大接触摩擦力的同时避免吊装过程中对汽包外壁造成压痕损伤,吊具与钢绞线的连接节点采用万向铰结构,可自动适配提升过程中微小的角度偏差,避免钢绞线出现附加弯曲应力。
