工业现场嵌入式自动控制中心结构设计

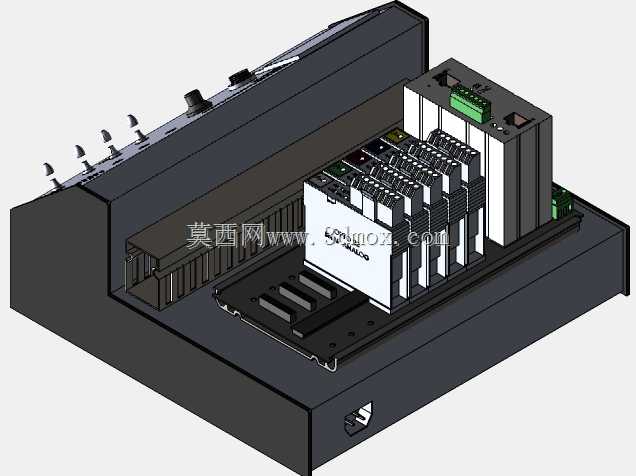

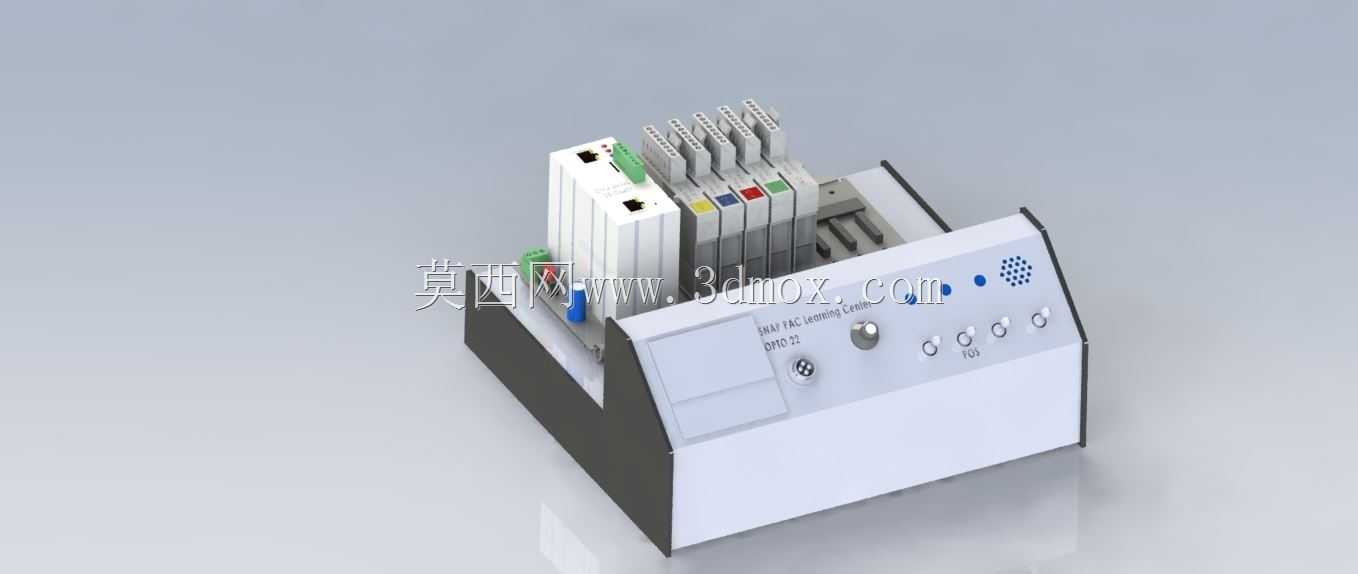

这套自动控制中心的结构设计，核心面向离散制造产线、中小型过程控制站点的本地部署需求，可直接嵌入设备侧控制柜或者独立壁挂、台面安装，承担现场IO信号采集、逻辑运算、执行机构驱动输出的核心控制职能。从结构布局来看，整体采用封闭式金属机箱设计，上盖预留了操作按键与状态指示的安装位，现场运维人员无需打开箱盖即可完成基础状态查看与手动操作触发，降低日常运维的开盖频次，也能减少车间粉尘、切削液雾气进入箱体内部的概率，适配多粉尘、轻度油污的工业现场环境。箱体内部采用分层导轨式安装设计，主控模块、电源模块、信号隔离模块、通讯中继模块沿导轨依次排布，模块之间预留了标准的散热间隙与走线空间，强弱电走线区域做了物理分隔，避免动力线缆的电磁干扰对弱信号采集、通讯传输造成影响，每个模块都预留了标准快插接口的安装空间，后期更换故障模块时无需重新整线，可直接插拔替换，大幅缩短现场故障停机的维护时长。从安装边界来看，箱体底部预留了统一的接地桩位与进出线格兰头安装孔，进出线方向可根据现场布线需求选择底部或者侧部进线，适配不同现场的布线走向；机箱的安装孔位兼容标准工业安装尺寸，既可以通过壁挂支架固定在墙面或者设备立柱上，也可以搭配减震脚垫放置在操作台面上，适配不同的安装场景。设计过程中充分考虑了模块扩容的预留空间，导轨预留了20%左右的空余安装位，后期如果需要增加采集通道或者拓展通讯协议，可直接加装对应功能模块，无需更换整个控制箱体，降低产线升级的改造成本。箱体内部的走线槽采用可拆卸设计，布线时可根据线缆走向调整线槽分段位置，让内部走线更规整，也方便后期排查线路故障时快速定位对应线缆。上盖与箱体主体采用快拆螺丝连接，开盖维护时无需完全卸下螺丝，即可翻开上盖查看内部模块状态，避免螺丝掉落至车间设备缝隙造成额外故障。
